介绍 13 图 1-7 B 非循环式流体系统 编号 名称 描述 1 冲洗阀 冲洗阀主要用于排空循环式胶水供应 系统内的空气。阀体净化操 作跳过环流阀作业， 通常在系统作业启动前 或更换 胶水后使用。 2 环流阀 环流阀用来控制流通环路的流量。 3 泵 该隔膜泵为气动的往复泵，在 100 psi 下进行 1:1 的工作。 作用 于该泵上的压力，由 SL - 940E/SL - 941E 表面涂敷系统的主气压直接供应。 4 胶水调节 阀 该…
介绍 13
图
1-7B

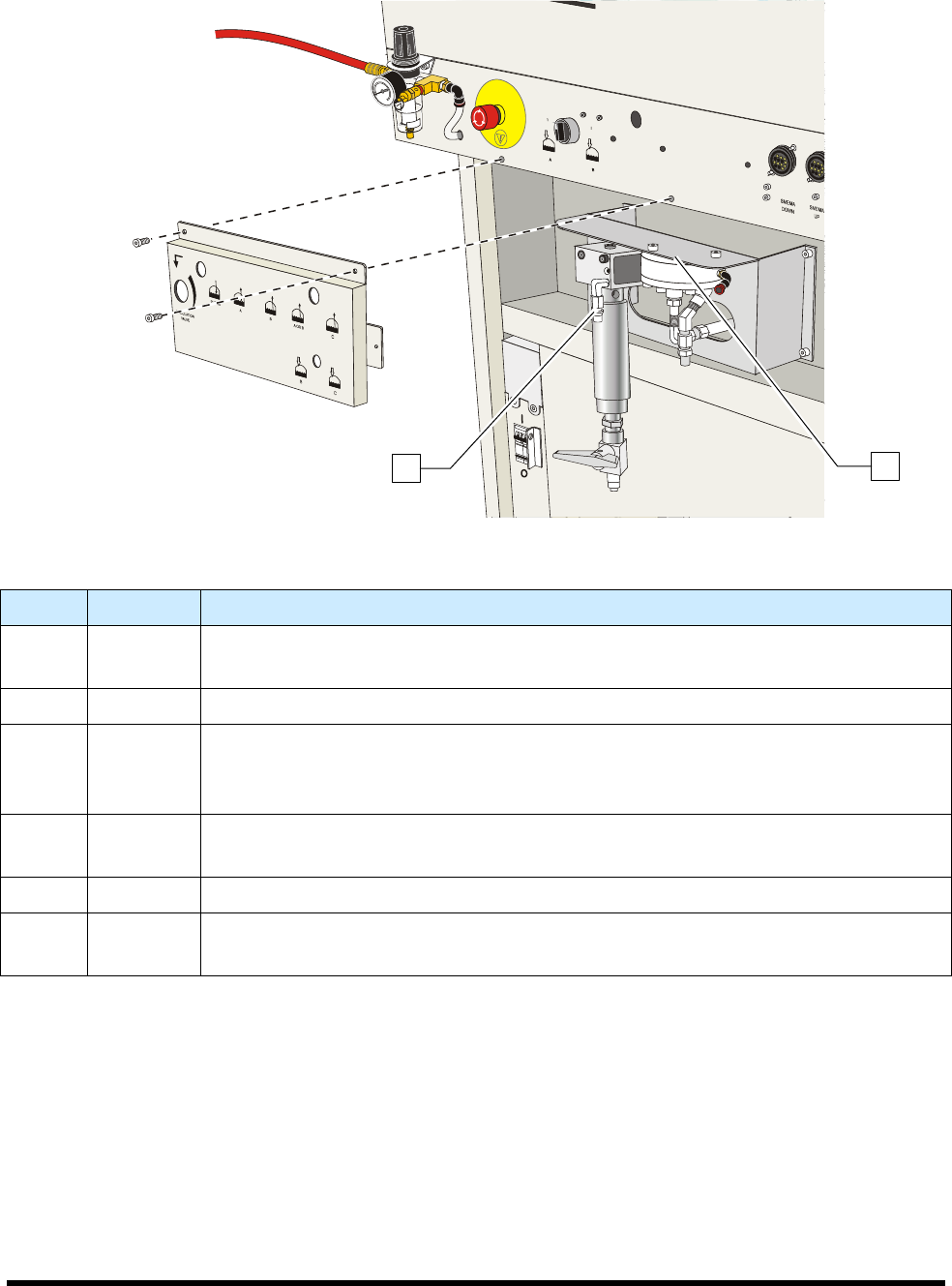

非循环式流体系统
编号
名称
描述
1 冲洗阀
冲洗阀主要用于排空循环式胶水供应系统内的空气。阀体净化操作跳过环流阀作业，
通常在系统作业启动前 或更换胶水后使用。
2 环流阀 环流阀用来控制流通环路的流量。
3 泵
该隔膜泵为气动的往复泵，在 100 psi
下进行 1:1 的工作。作用于该泵上的压力，由 SL-940E/SL-941E
表面涂敷系统的主气压直接供应。
4
胶水调节
阀
该胶水调节阀是一种气体导向调节装置，它通过软件控制的一种称作电气式气压调节
装置来控制胶水压力
5 过滤组件 过滤组件能过滤掉表面涂敷流体中的微小颗粒，防止堵塞涂敷喷头。
6
流体加热
器
流体加热器通过 ECXP 软件来控制流体温度。

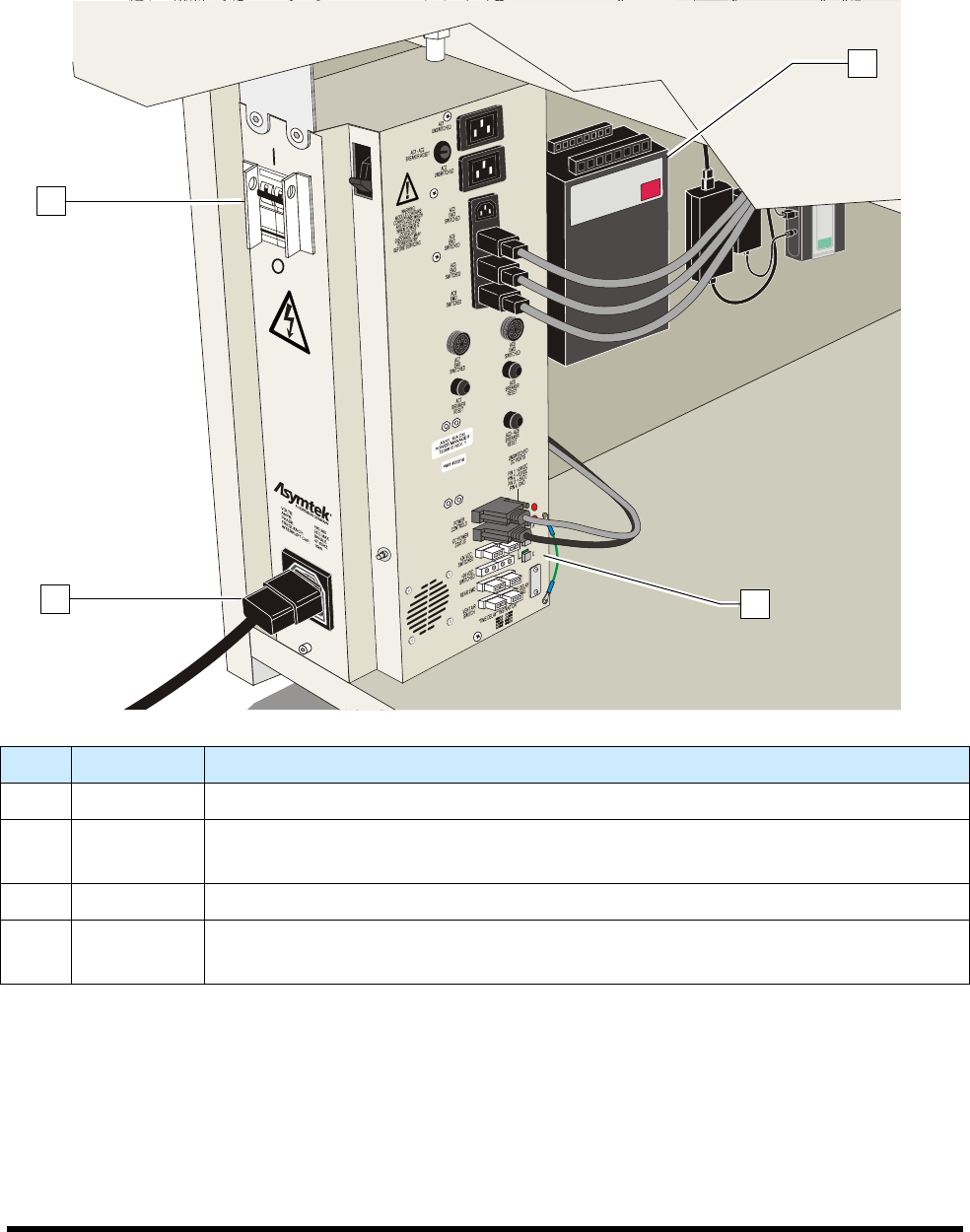

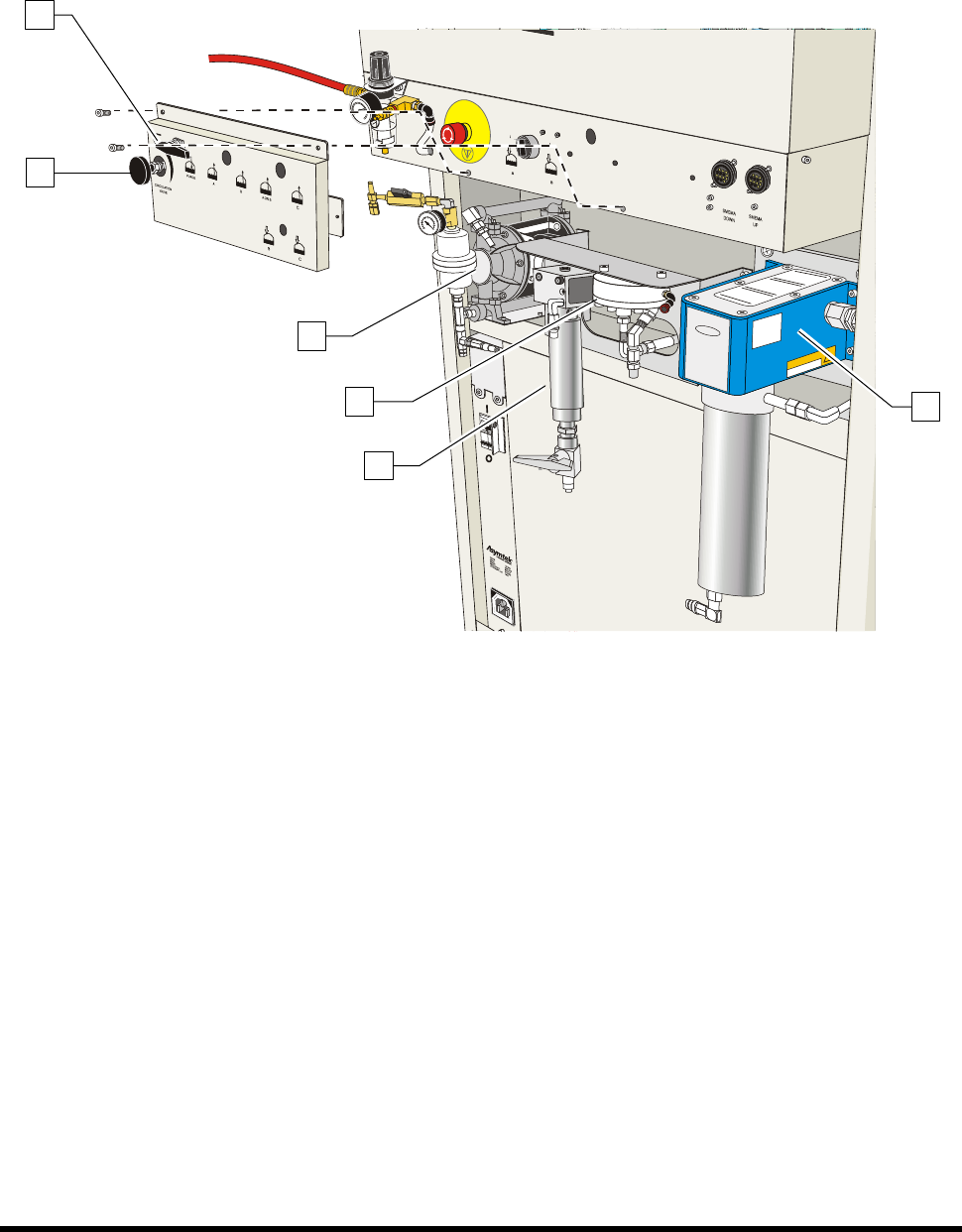

图
1-7
流体系统
(
后视
)
4
5
