操作 37 3.11 气压调节阀与气压表 SL - 940E /SL - 941E 表面涂敷系统配备以 下气压调节阀与气压表： • 主气压调节阀与气压表 • 储料罐的气压调节阀与气压表 • 胶水压力调节阀与压力表 • 传送带的气压调节阀与气压表 主气压调节阀位于 系统的后部 ( 图 3-5) 。 储料罐的气压调节阀位 于机柜内部 的前方 ( 图 3-6) 。 流体压力通过 ECXP 软件控制 ( 图 3-7) 。 警告 ! 小心 ! 在…
36 操作
3.10 机器手位置矫正
如果有必要的话，操作者可以使用 ECXP 对主机的 X 轴，Y 轴和 Z 轴进行重新定位。
如何借助箭头按钮移动机器手
:
1. 启动 ECXP 软件。参阅 3.9
启动
Windows
下的
Easy Coat (ECXP).

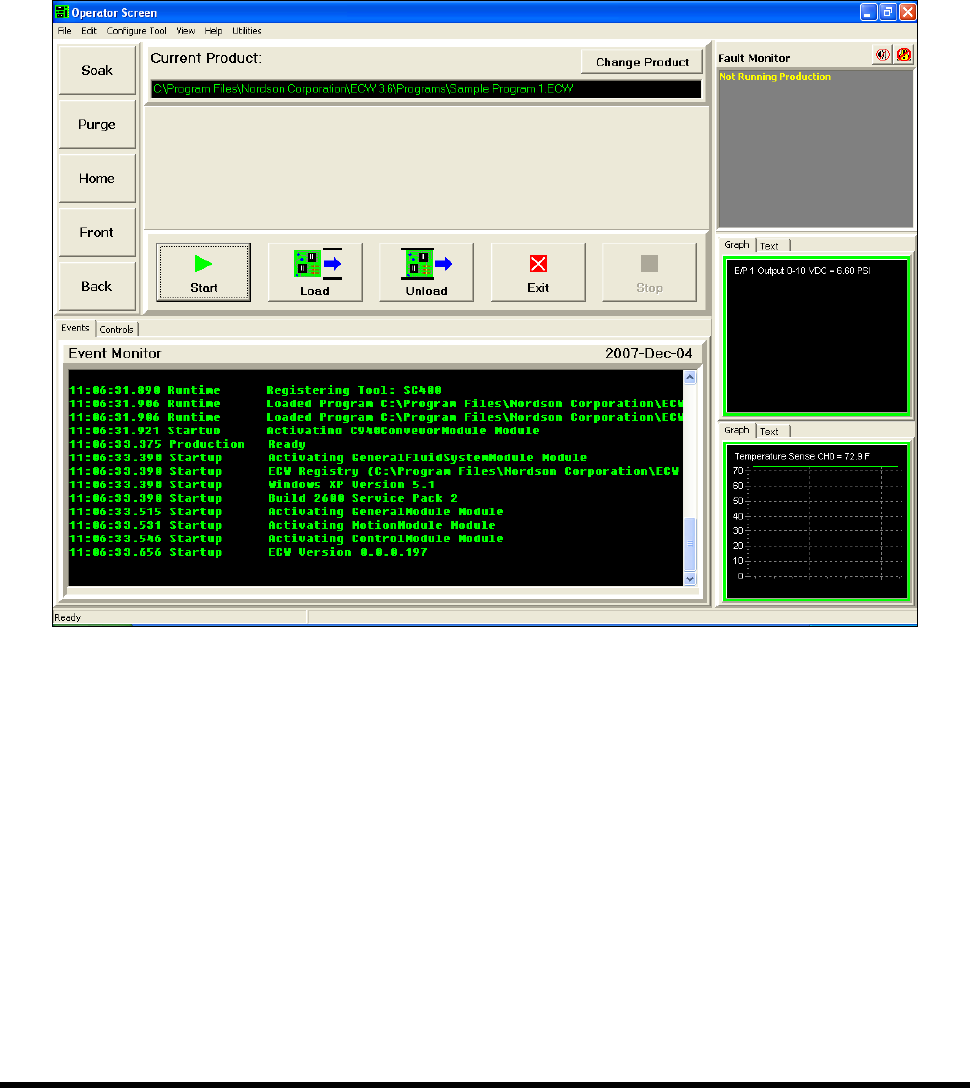

启动操作界面 (图 3-4).
图
3-4
移动主机
2. 使用键盘上的按键操作主机移动，可遵循以下建议：
a. XY-轴 (慢) – 按住<Ctrl> 键同时按住左箭头或者右箭头按键实现 X-方向移动，上、下箭头按键
实现 Y-方向移动。
b. XY-轴 (快) – 按住 <Ctrl> + <Shift> 键同时按住左箭头或者右箭头按键实现 X-方向快速移动，
上、下箭头按键实现 Y-方向快速移动。
c. Z-轴 (慢) – 按住 <Ctrl> + <Z> 键同时按住上、下箭头按键实现 Z-方向移动。
d. Z-轴 (快) – 按住 <Ctrl> + <Shift> + <Z> 键同时按住上、下箭头实现 Z-方向的快速移动。.
操作 37
3.11 气压调节阀与气压表
SL-940E/SL-941E 表面涂敷系统配备以下气压调节阀与气压表：
• 主气压调节阀与气压表
• 储料罐的气压调节阀与气压表
• 胶水压力调节阀与压力表
• 传送带的气压调节阀与气压表
主气压调节阀位于系统的后部 (图 3-5)。 储料罐的气压调节阀位于机柜内部的前方 (图 3-6)。 流体压力通过
ECXP 软件控制 (图 3-7)。
警告
!
小心
!
在进入涂敷区域前，确认控制面板上的安全连锁恢复灯处于 ON 的开启状态。当灯处于
OFF 的关闭状态时，试图进入涂敷区域将会给安全连锁装置造成不可恢复的故障。详情参
阅
章节
2 –
安全
.
建议的压力设置参数参阅表 3-1。具体的调整可以参阅本章节的描述。
表
3-1
建议压力参数设置
部件
建议值
说明
主气压调节阀 551 kPa (80 psi)
工厂气源压力通常为 586 到 620 kPa
(85 到 90 psi).
储液装置气压调节阀 206 到 276 kPa (30 到 40 psi)
该压力设定值取决于作业流体和涂敷喷
头。详情参阅
安装操作手册
内关于您的涂敷系统选配的涂敷喷头。
流体压力调节阀 69 到 414 kPa (10 到 60 psi)
该压力设定值取决于作业流体和涂敷喷
头。详情参阅
安装操作手册
内关于您的涂敷系统选配的涂敷喷头。
传送带的气压调节阀与压力表 276 kPa (40 psi)
传送带的气压调节阀与压力表主要用来
控制传送带上的定位销与线路板销。
备注
某些涂敷喷涂需要至少 345 到 414 kPa (50-60 psi) 的压力才能达到较好的涂敷作业效果。
38 操作
3.11.1 主气压调节阀与气压表
主气压输入端口将工厂气源的压力转换为可调节的气压并输送到您的涂敷系统内。您可以通过主气压调节阀来
调节主气压的大小。建议工厂气源到涂敷系统的压力值为 85 到 90 psi (586 到 620 kPa).
如何调节主气压
：
1. 确认工厂主气源已经正确连接到系统的主气压输入端口。
2. 将主气压调节阀安装在涂敷系统的后部 (图 3-5).
提示
为了实现压力值的精确调整，先将压力值调低到期望值以下，然后缓慢的增加气压直到
期望值。
3. 逆时针旋转主气压调节阀，直到主气压调节阀的压力显示值为 0 psi。
4. 顺时针旋转主气压调节阀，直到主气压调节阀的压力显示值为 85 到 90 psi (586 到 620 kPa)
如果主气压调节阀不能显示压力值，请确认涂敷系统被正确的连接到工厂气源上。
一旦有空气泄露发生，应查明出处，在其他作业之前应查明出处，关掉工厂气源，修补好漏气
部位。
备注
调压阀与减压阀为配套组件，能够有效保护系统元件。当压力超过 95 psi (655 kPa) 时，减压
阀就被触发，能自动将压力减小到 95 psi 以下。
编号
描述
1 主气压调节阀
2 主气压气压表
3 主气压输入端

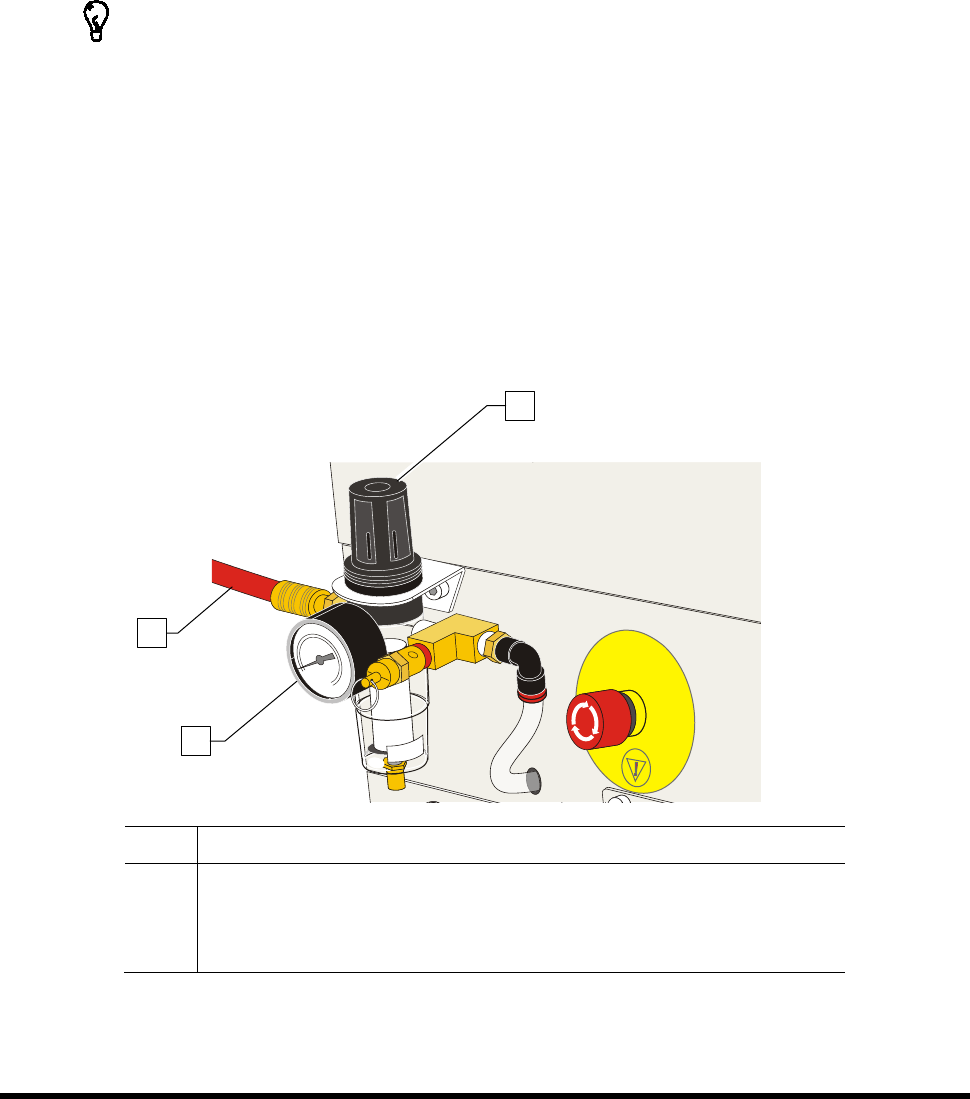

图
3-5
调节主气压压力
3
2
1
