48 操作 3.15 相机调焦 1. 将相机 定位 在易于辨认特征的基板上方。 2. 拧松焦圈上的拇指螺丝 ( 图 3- 15 ) 。 3. 扭转焦圈直到能观察到一个清晰的图 像。 4. 旋紧拇指螺丝。 5. 拧松 F- stop 圈上的拇指螺 丝 ( 图 3- 15 ) 。 6. 扭转 F- stop 圈直到满意的 亮度。旋转焦圈时，每咔哒 响一次，亮度提高一点，到 门关紧时，表明 达到了正确的亮度。 7. 拧紧拇指螺丝。 8. 摄像…
操作 47
备注
如果您使用的是循环涂敷喷头，如 SC-104HS 或 SC-105HS，针对循环材料请补充操
作步骤 e 到 g 。否则直接跳到步骤 7.
e. 关闭过滤排放阀。
f. 逆时针旋转、打开循环阀，直到循环阀的循环率稳定在 20 循环/分。
g. 冲洗涂敷喷头数次。
备注
在冲洗薄膜喷头前后，采用冲洗程序来进行正确的冲洗作业是十分必要的。在软件中
就包括了冲洗的程序模块。在编写冲洗程序模块时，如需帮助，请参阅 Easy Coat
使
用指南
或 联络 Asymtek 相关工作人员。
7. 清洗储液装置，并用新材料将其灌装。
8. 清空流体系统，检查流体过滤器。
9. 用新材料充满流体系统。
备注
检查所有的残留溶剂是否已经被新材料冲洗进废弃物回收装置。
编号
描述
编号
描述
1 冲洗阀 5 过滤器组件
2 循环阀 6 过滤排空阀
3 泵 7 流体加热器
4 胶水调节阀

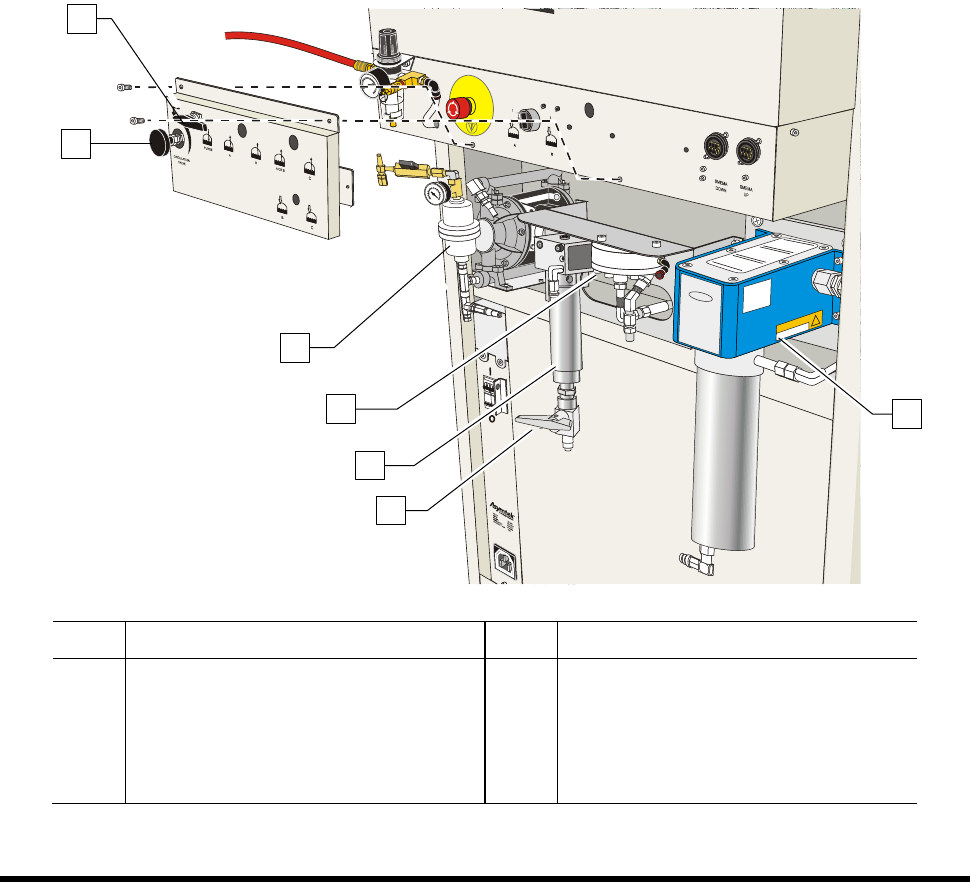

图
3-14
流体系统
(VCS
系统展示
)
5
1
3
2
7
4
6
48 操作
3.15 相机调焦
1. 将相机定位在易于辨认特征的基板上方。
2. 拧松焦圈上的拇指螺丝 (图 3-15)。
3. 扭转焦圈直到能观察到一个清晰的图像。
4. 旋紧拇指螺丝。
5. 拧松 F-stop 圈上的拇指螺丝 (图 3-15)。
6. 扭转 F-stop 圈直到满意的亮度。旋转焦圈时，每咔哒响一次，亮度提高一点，到门关紧时，表明
达到了正确的亮度。
7. 拧紧拇指螺丝。
8. 摄像头已经调试好可以正常工作了。
编号
描述
1 上部侧螺丝
2 下部侧螺丝
3 F-Stop 圈
4 焦圈
5 光圈( 基准发现摄像头)

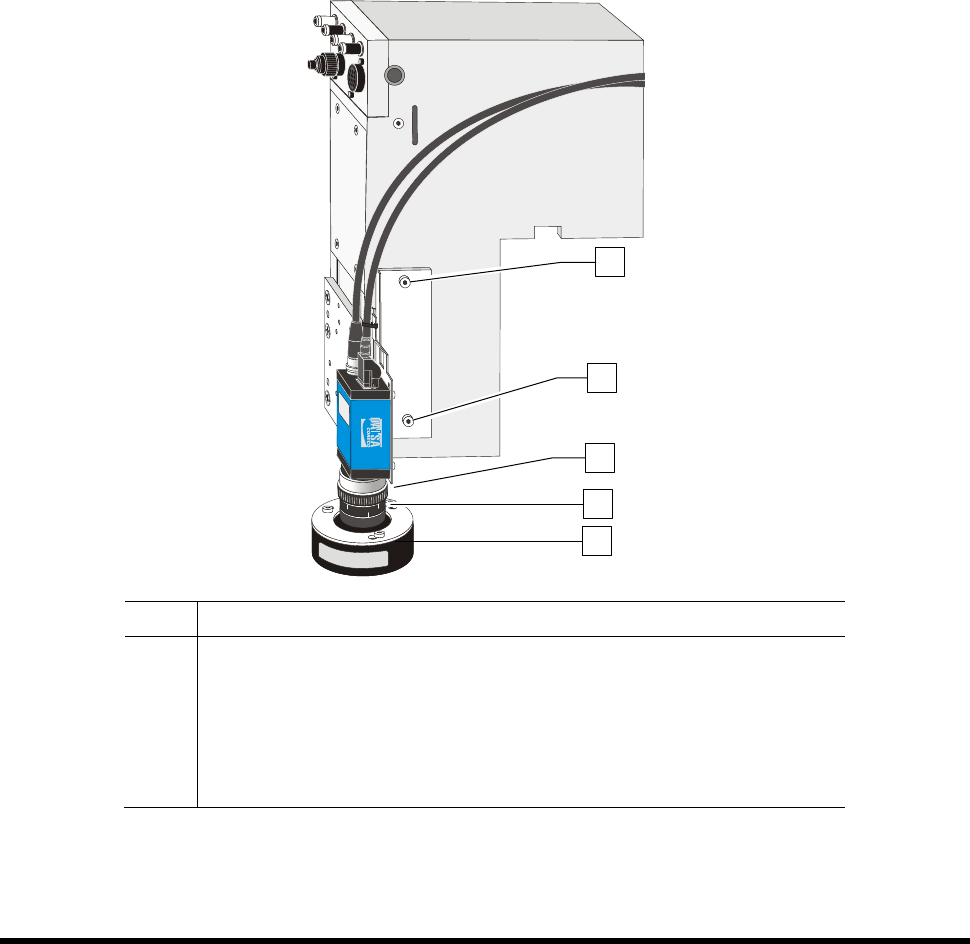

图
3-15
摄像头调焦
备注
当试运行程序时，如何用摄像头来教导涂敷位置，详情参阅 ECXP
使用指南。
1
2
4
3
5
操作 49
3.16 特性校准
备注
每种喷涂装置和每一种涂敷材料都必须将按照要求进行特性校准，来确保稳定、高质量的涂敷
作业。
许多变量，比如材料类型、温度、粘度、基板类型、主机速度、涂敷作业的响应时间等都会影响到涂敷作业。
特性校准有助于提高涂敷作业的重复性和精确性。 特性校准向导 能帮助你调整程序设定值去补偿这些变量。
特性校准包含以下参数：:
• 开/关 响应时间
• 涂敷高度
• 涂敷速度
• 涂敷宽度
备注
所有这些变量之间都是相互关联的，因此基于你想要的结果的基础上做出适当选择。相关的详
细信息参阅
ECXP 使用指南
或 在线帮助 或者联系 Asymtek 相关人员。
特性校准可自动计算涂敷作业的开、关时间。特性校准可以补偿以下变量：
• 气压的改变
• 流体粘度
• 涂敷喷头的速度
当您在做特性校准时，涂敷喷头会喷出三条胶带。鉴于起始和结束参数值，您可以选择最佳组合。这些参数值
会储存在主机控制器内。接下来涂敷喷头会再喷出三条胶带，这些胶带和你之前选择的最佳组合应该是相吻合。
这就是您的特性校准.
