ヤマハ発動機株式会社
ＩＭ事業部 マウンター技術部
ソフト開発グループ

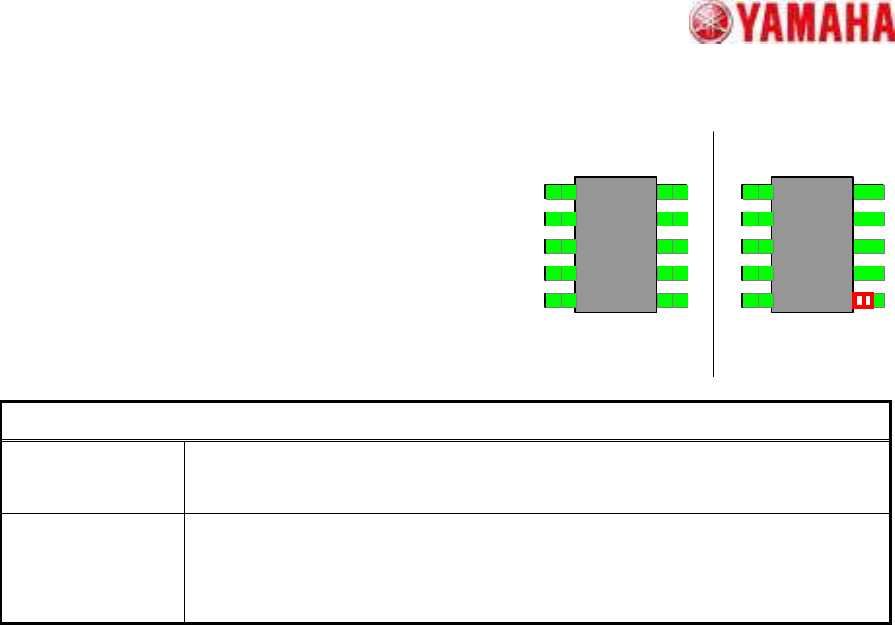

MDOC-SOFT50035 19/34
9.5. リード
リードリード
リード位置
位置位置
位置チェック
チェックチェック
チェック
ＳＯＰ部品のリード位置チェックに適しています。
定義した形状と認識した形状を比較してリードの位置チェック
を行います。
固有パラメータ
リード位置許容差
(mm)
定義したリード位置と認識したリード位置を比較し、設定された許容差よりも大きい
場合はエラーとします。
余分リードチェック 「チェック有り」を指定すると、リード幅／ピッチが同じでピン数が多い部品が誤供給
された場合にエラーとします。
「チェック無し」の場合にはチェックを行いません
Ｏ Ｋ
Ｏ ＫＯ Ｋ
Ｏ Ｋ ＮＧ
ヤマハ発動機株式会社
ＩＭ事業部 マウンター技術部
ソフト開発グループ

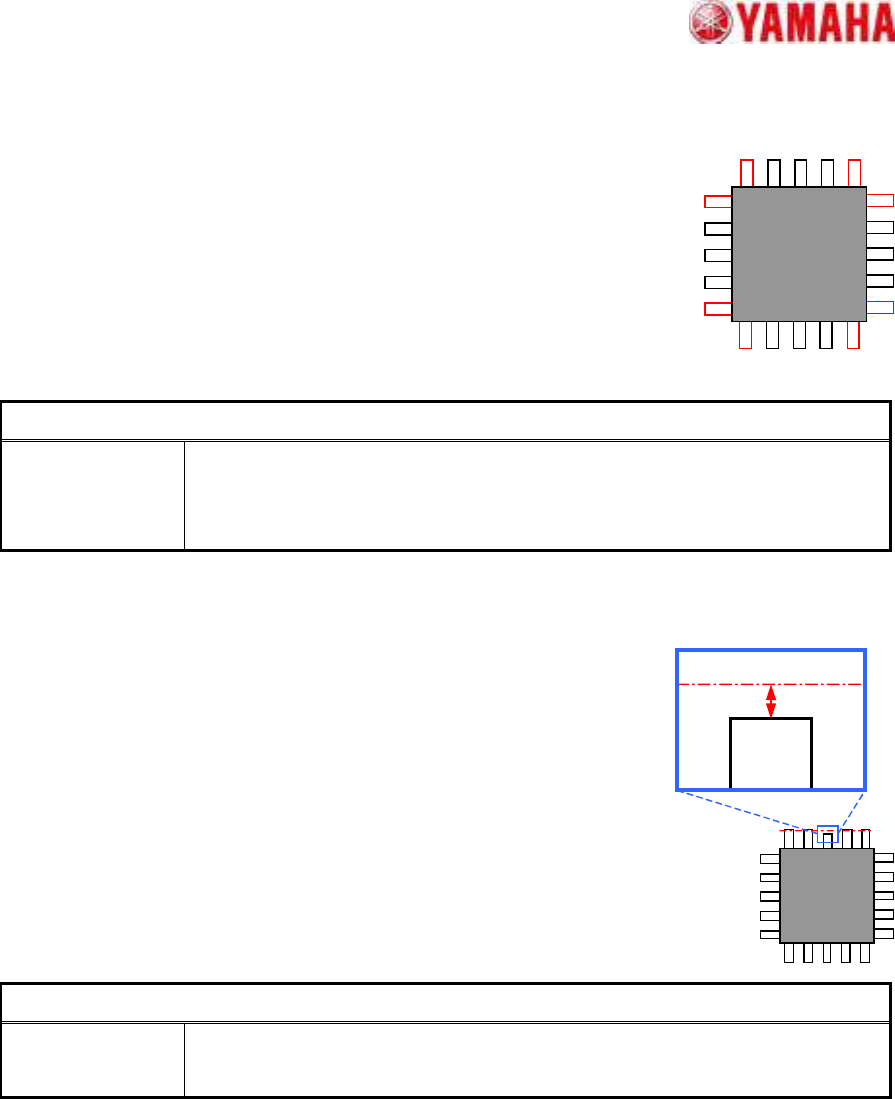

MDOC-SOFT50035 20/34
10. QFP
10.1. 端
端端
端リードフィット
リードフィットリードフィット
リードフィット
リードの反射にムラがあり、「通常」ではうまく認識できないＱＦＰ部品に適してい
ます。
端リード検出時にリード間の位置関係をチェックして、最も部品定義に合致す
る組み合わせを抽出することにより認識率を上げています。
固有パラメータ
余分リードチェック 「チェック有り」を指定すると、リード幅／ピッチが同じでピン数が多い部品が誤供給
された場合にエラーとします。
「チェック無し」の場合にはチェックを行いません。
10.2. リード
リードリード
リード長
長長
長チェック
チェックチェック
チェック
ＱＦＰ部品のリード長チェックに適しています。
リード先端に当てはめた直線と各リード先端の差が、「許容リード長誤差」の
範囲内であることをチェックします。
固有パラメータ
許 容 リ ー ド 長 誤 差
(mm)
リード先端にあてはめた直線と各リード先端との差が、ここに設定された値よりも大き
ければエラーとします。
ヤマハ発動機株式会社
ＩＭ事業部 マウンター技術部
ソフト開発グループ

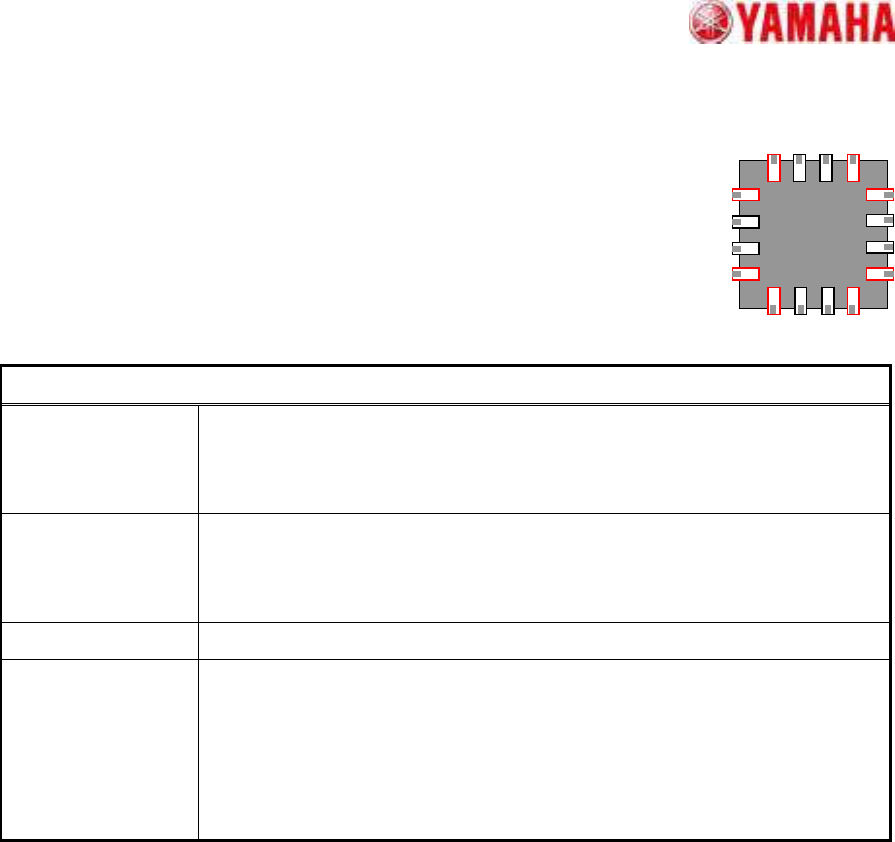

MDOC-SOFT50035 21/34
11. PLCC
11.1. 端
端端
端リードフィット
リードフィットリードフィット
リードフィット
リードの反射にムラがあり、「通常」ではうまく認識できないＰＬＣC 部品に適してい
ます。
端リード検出時にリード間の位置関係をチェックして、最も部品定義に合致する組
み合わせを抽出することにより認識率を上げています。
固有パラメータ
リード検出 位置決めの基準となる位置を指定します。
「先端」の場合、外向きのリード先端部、「根元」の場合、内向きのリード先端部を
検出します。
余分リードチェック 「チェック有り」を指定すると、リード幅／ピッチが同じでピン数が多い部品が誤供
給された場合にエラーとします。
「チェック無し」の場合にはチェックを行いません。
フィルタ回数 輝点除去処理の適用量を指定します。
直交度抽出 端リードの抽出方法を指定します。
「なし」を指定すると、通常の位置関係による抽出方法が適用されます。
「あり」を指定すると、隣り合う二辺の直交度を優先した方法が適用されます。
通常は「なし」を指定しますが、輝度ムラが大きい部品等で正しい端リードが検出さ
れにくい場合、「あり」を選択すると認識率が上がります。
