ヤマハ発動機株式会社 ＩＭ事業部 マウンター技術部 ソフト開発グループ MDOC-SOF T50035 9/34 2. ベア チップ ベアチップ ベアチップ ベアチップ 2.1. サイズフィット サイズフィット サイズフィット サイズフィット 認識 認識 認識 認識 認識面に明暗差（反 射ムラ）があり 、「通常」ではうま く認識 できないチップ部 品に適してい ます。 しきい値を変化さ せて、外形 寸法に近いエ…
ヤマハ発動機株式会社
ＩＭ事業部 マウンター技術部
ソフト開発グループ
MDOC-SOFT50035 8/34
1.6. チップアレイ
チップアレイチップアレイ
チップアレイ認識
認識認識
認識
抵抗アレイ・コンデンサアレイ部品を、電極を使って位置決めしたい場
合に適しています。電極タイプにより、認識方法が異なります。
固有パラメータ
検出ライン幅 検出ラインの幅を指定します。設定値’1’あたり約 70μm です。
リード幅が安定して見える長さを超えない範囲で、大きめの値を設定するとノイズ等
の影響を受けにくくなります。
リード本数 片側リード本数を指定します。
リードピッチ (mm) リードピッチを指定します。
リード幅 (mm)
反射リード長 (mm)
リード部分の寸法を指定します。
電極タイプ 電極の形状を指定します。
上図左側のような形状の場合には「凸（抵抗）」、右側のような形状の場合には「□
（コンデンサ）」を指定します。
ヤマハ発動機株式会社
ＩＭ事業部 マウンター技術部
ソフト開発グループ
MDOC-SOFT50035 9/34
2. ベアチップ
ベアチップベアチップ
ベアチップ
2.1. サイズフィット
サイズフィットサイズフィット
サイズフィット認識
認識認識
認識
認識面に明暗差（反射ムラ）があり、「通常」ではうまく認識できないチップ部品に適してい
ます。
しきい値を変化させて、外形寸法に近いエッジを抽出します。
固有パラメータ
複数吸着チェック 部品を複数個吸着しているかどうかのチェックを行います。
有効にした場合、部品の外部に余分なエッジが存在していればエラーとなります。
※このパラメータは VGOS V2.xx、YGOS V2.xx では使用できません
2.2. 極小
極小極小
極小ベアチップ
ベアチップベアチップ
ベアチップ認識
認識認識
認識
正方形に近い □0.5mm 未満のチップ部品に適しています。
検出ライン数を増やすことで、角度をより高精度に算出します。
固有パラメータ
複数吸着チェック 部品を複数個吸着しているかどうかのチェックを行います。
有効にした場合、部品の外部に余分なエッジが存在していればエラーとなります。
※このパラメータは VGOS V2.xx、YGOS V2.xx では使用できません
ヤマハ発動機株式会社
ＩＭ事業部 マウンター技術部
ソフト開発グループ
MDOC-SOFT50035 10/34

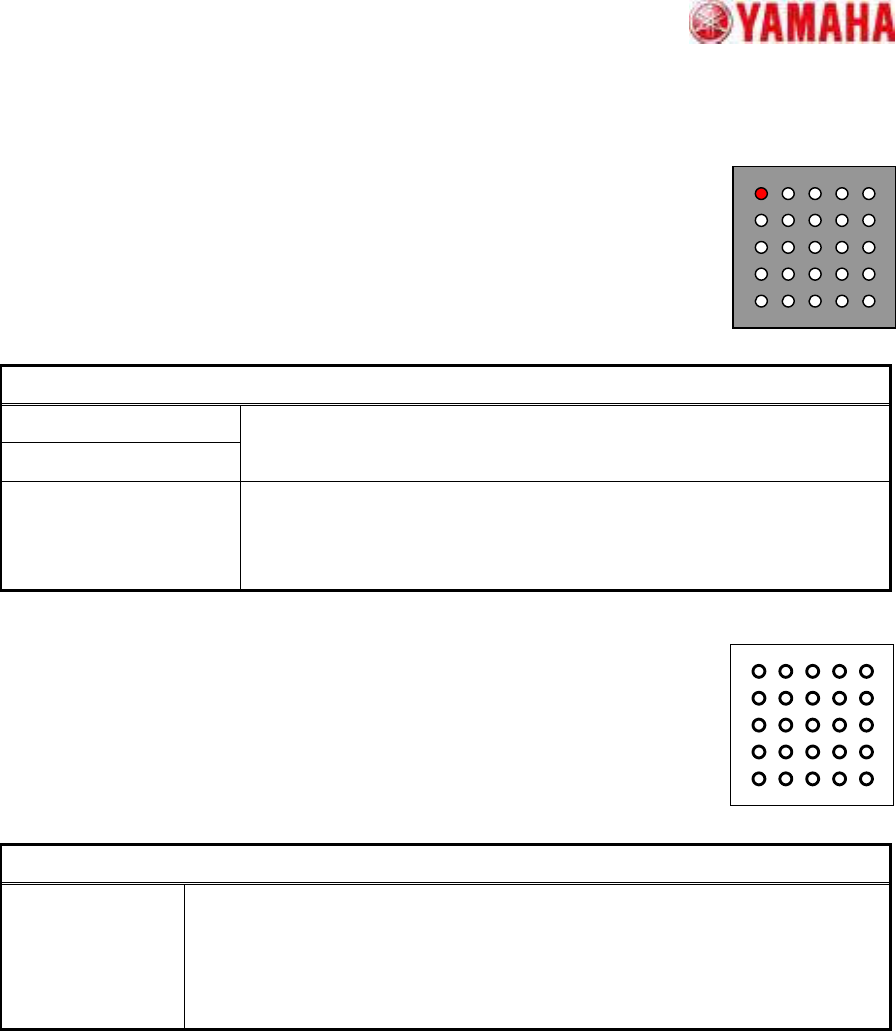

3. 簡易
簡易簡易
簡易 BGA
3.1. 極性判定
極性判定極性判定
極性判定
縦横のピッチが同一で、極性ボール以外の全ての格子グリッド上にボールが並ん
でいるＢＧＡ部品を、簡易的な設定のみで認識させたい場合に適しています。
指定したグリッド上（１個所）についてのみ、ボールの有無を評価します。
固有パラメータ
極性判定用ボール列番号
極性判定用ボール行番号
極性判定用に用いるグリッド位置を指定します。
（原点：左上）
極性判定位置ボール 極性判定エラーとする条件を指定します。
「あり」を指定すると、設定されたグリッド位置にボールが検出されていなけれ
ばエラーとなります。「なし」の場合にはその逆になります。
3.2. 簡易白
簡易白簡易白
簡易白 BGA
基板が白く、縦横のピッチが同一で、全ての格子グリッド上にボールが並んでいる
ＢＧＡ部品を、簡易的な設定のみで認識させたい場合に適しています。
ボール総数の評価は行っていますが、個々の有無は評価できません。
固有パラメータ
ボール有りしきい値
ボール抽出を実行する際の検出しきい値を指定します。
ボール部分と背景部分の濃度差が、ここに設定された値よりも大きければボールと
して抽出されます。
“0”が指定された場合、デフォルト値”20”が適用されます。
