Chapte r 1 维护条件 SM471 M aintenance Handbook 13 Cha pter 1 Fas t & Fl ex ibl e Chip Sho ot er 2 维护条件 本部分介绍设备维护作业环境、作业工具、维修项目等。 - 电源 OFF 状态 - 电源 ON 状态 1. 供 应电 源 的 步 骤 2. 执行 初 始 化 维护后共同执行程序 Main 开关 OFF 1. 按设备的 ‘READY’ 按…
SM471 Maintenance Handbook
12
Chapter 1
Fast & Flexible Chip Shooter
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
按
‘
’
按钮
Rear X-Frame
移动到要求位置
为止继续按键
按
‘JOG’
按钮
选择
G1
选择
XY

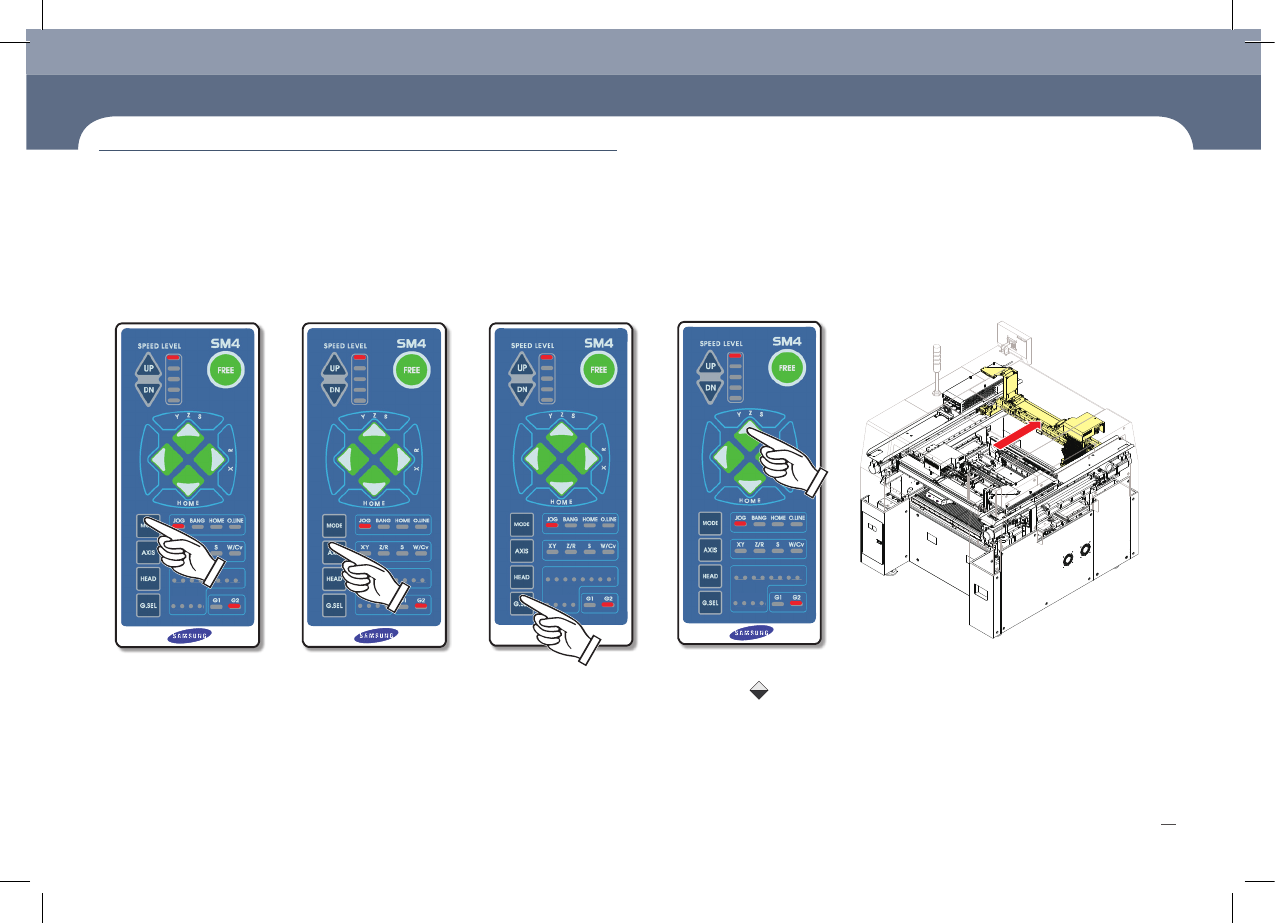

7. Rear X-Frame 后面移动
1. 按‘MODE’按钮 2. 按‘AXIS’按钮 3. 按‘G.SEL’按钮 4. 按操作键 Rear X Frame后面移动
SM321
1
2
3
1 2 3 4
9 10 1112
5 6 7 8
SM321
1
2
3
1 2 3 4
9 10 1112
5 6 7 8
SM321
1
2
3
1 2 3 4
9 10 1112
5 6 7 8
SM321
1
2
3
1 2 3 4
9 10 1112
5 6 7 8
Chapter 1
维护条件
SM471 Maintenance Handbook
13
Chapter 1
Fast & Flexible Chip Shooter
2
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
- 电源OFF状态 - 电源 ON 状态
1. 供应电源的步骤 2. 执行初始化
维护后共同执行程序
Main 开关OFF 1. 按设备的‘READY’按钮
2. 单击Start Home按钮执行还原
设备处于’Ready’状态时执行初始化。
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
1
SM471 Maintenance Handbook
14
Chapter 1
Fast & Flexible Chip Shooter
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
3. 撤销紧急停止
1. 按‘EMG’开关
2. 按‘STOP’按钮
3. 按‘RESET’按钮
4. 按‘READY’按钮
警告
务必排除紧急停止原因后重新启动设备.
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
