SM471 M aintenance Handbook 34 Cha pter 3 Fas t & Fl ex ibl e Chip Sho ot er 每日检查 Air Filter 确认变色 清除空气中的灰尘，使用空压时防止因杂物等原因发生故障 1. 按OP面板的 ‘EMG’ 按钮停止作业后，依次按 ’ST OP’, ‘RESET’ 按钮。 详细内容请参考 ’ 紧急停止 （8 页 ）’ 2. 切断供应到设备的 Main 空压…
SM471 Maintenance Handbook
33
Chapter 3
Fast & Flexible Chip Shooter
Chapter 3
每日检查
每日检查

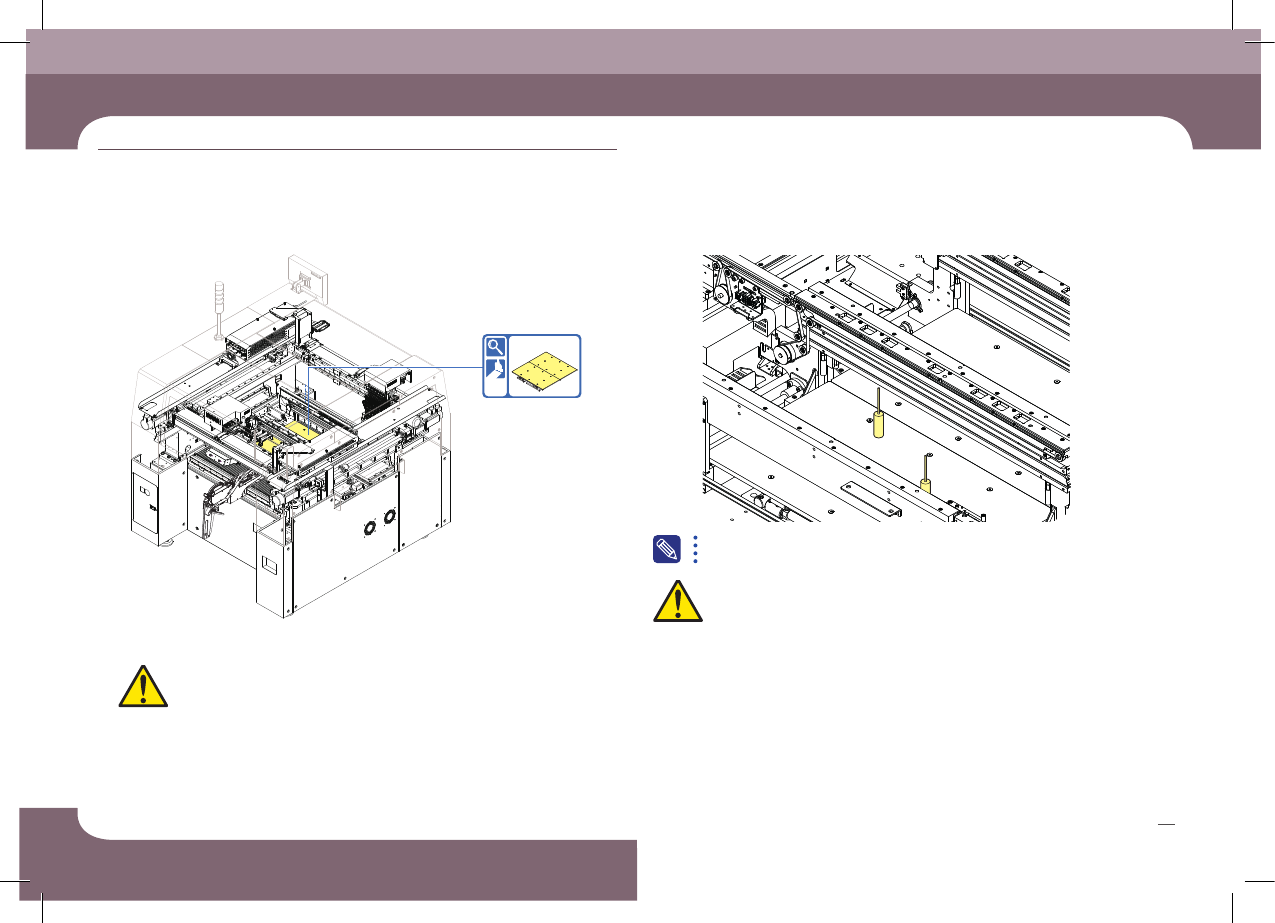

5. 用超细纤维布擦拭Backup Table的顶面 6. 重新设置Backup Pin
7. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
注意
请禁止用Air吹走杂物，否则焊料等杂物掉落到下部发生故障
注意
注意 请务必在BACKUP TABLE上升状态下设置BACKUP PIN。
关于Backup Pin配置的详细内容请参阅
“Operation Handbook <PART VI> Backup Pin配置”的第57页
SM471 Maintenance Handbook
34
Chapter 3
Fast & Flexible Chip Shooter
每日检查
Air Filter
确认变色
清除空气中的灰尘，使用空压时防止因杂物等原因发生故障
1. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
2. 切断供应到设备的Main空压
3. 打开设备背面右下角的护门后，拉下Air Filter容器闭锁按键
空气过滤网的检查及更换
措施
警告
Air Filter 或Mist Separator Filter更换时如果不切断空压进行作业，
会有受伤的危险。请务必在切断空压的情况下进行操作。
Rear
Front
SM471 Maintenance Handbook
35
Chapter 3
Fast & Flexible Chip Shooter
Chapter 3
每日检查
Filter Element Assembly
Filter Element
每日检查
4. 顺时针方向转动，分离容器
5. Filter Element Assembly分离
6. 在Filter Element 团中更换Filter Element
7. 按拆卸的逆序进行组装
8. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
