SM471 Maintenance Handbook
39
Chapter 4
Fast & Flexible Chip Shooter
Chapter 4
每周检查
每周检查
空气喷射器,
酒精
, 超细纤维布块
1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动
(12页）”把各X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’

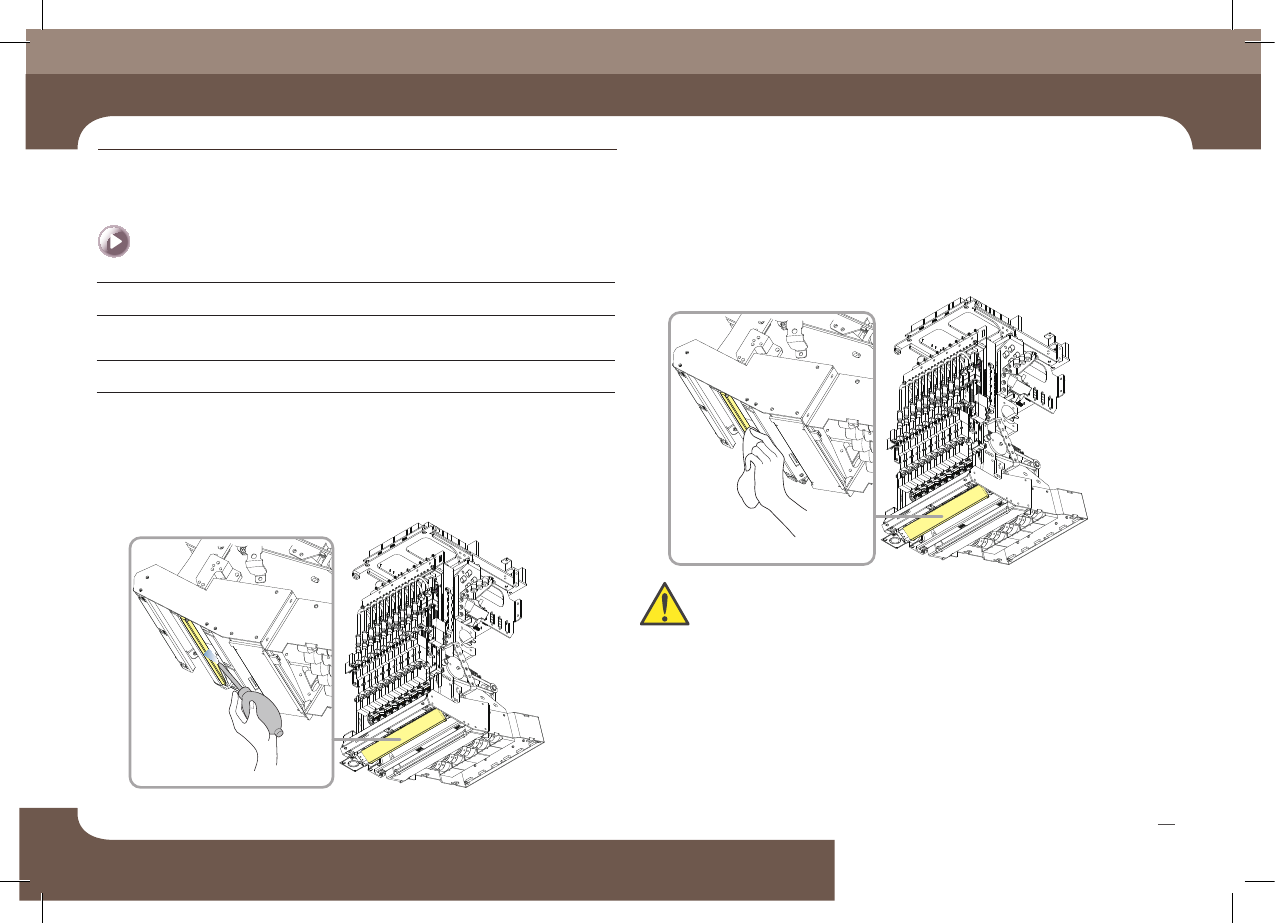

3. 用空气喷射器清扫Mirror的灰尘。
4. 如果没有完全消除杂物时，在干净的布沾少量的酒精后进行擦拭
5. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
Head Mirror
清扫
维修项目
措施
利用空气喷射器清扫相机镜头上的灰尘，如果没有完全清除杂质，就在棉签上沾上
少量酒精后擦拭
注意
SM471 Maintenance Handbook
40
Chapter 4
Fast & Flexible Chip Shooter

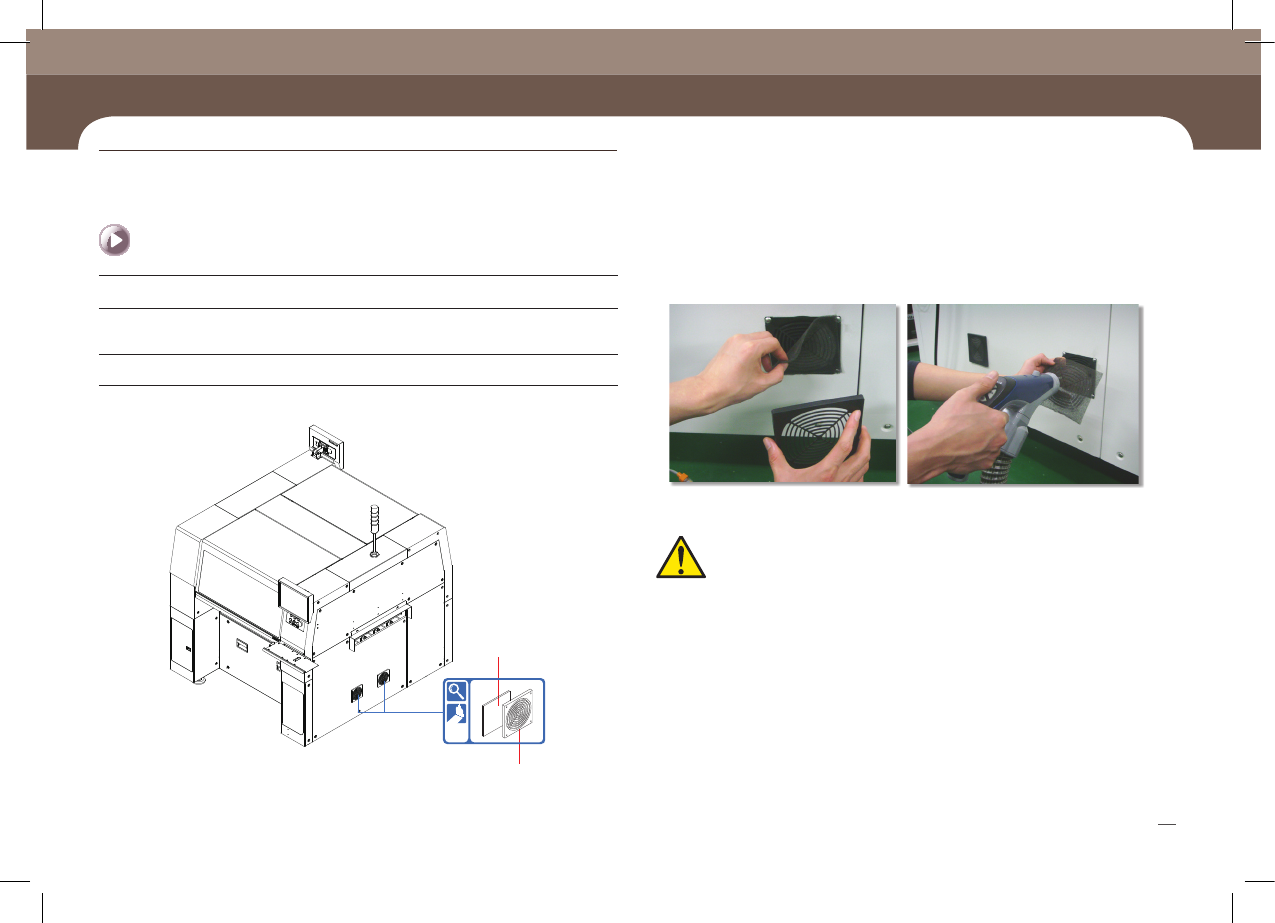

Cooling Fan Filter
Cooling Fan Filter Cover
每周检查
① Cooling Fan Cover
分离
②
使用真空清扫器清扫Filter
真空清扫器
1. 如下图的顺序拆卸后清扫Filter。(如果Filter破损请更换Fillter）
2. 按拆卸的逆序进行组装
3. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
Cover Cooling Fan Filter
清扫及更换
维修项目
措施
警告
水洗冷却风扇的过滤器，会引起过滤器硬化，发生损坏。
SM471 Maintenance Handbook
41
Chapter 4
Fast & Flexible Chip Shooter
Chapter 4
每周检查
2
1
每周检查

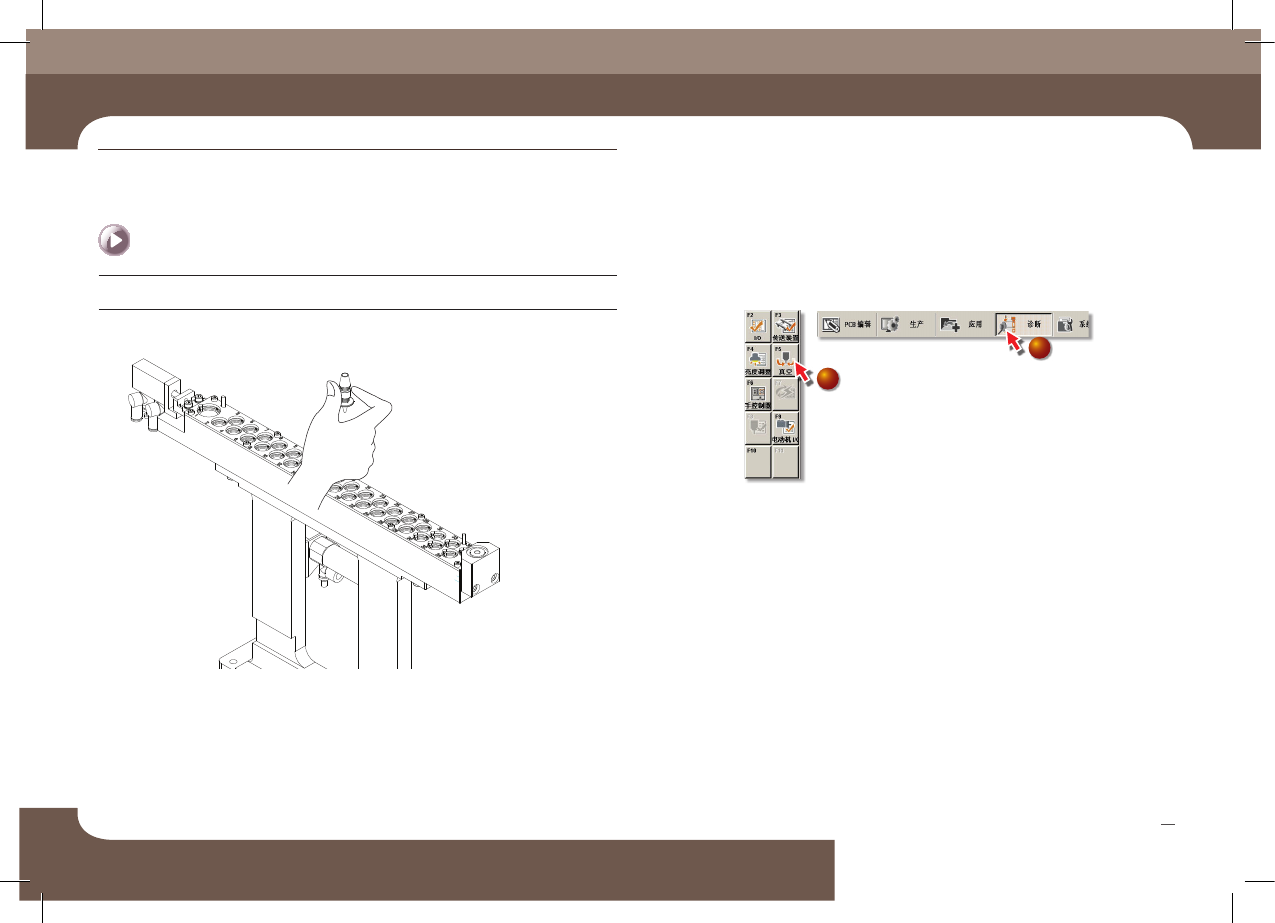

3. 选择MMI的“Diagnosis”菜单后，选择“Vacuum”子菜单。
Solenoid Valve
的检查
措施
1. 在ANC上插入 CN040吸嘴
2. 设备起动后，把ANC的CN040吸嘴安装到贴装头
