SM471 Maintenance Handbook
45
Chapter 4
Fast & Flexible Chip Shooter
Chapter 4
每周检查
MEMO
SM471 Maintenance Handbook
46
Chapter 5
Fast & Flexible Chip Shooter
每月检验

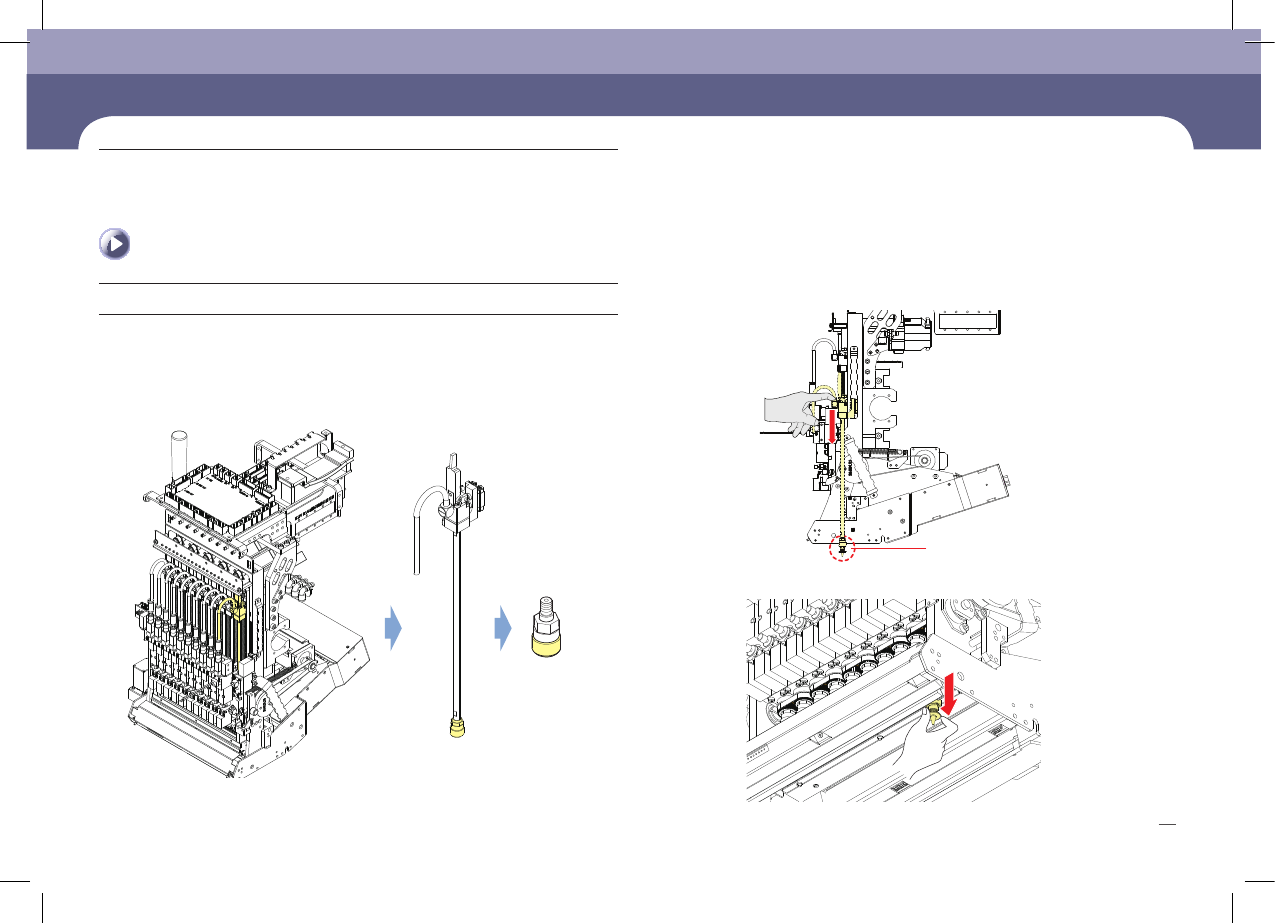

1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动
(12页）”把各X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 下拉相应的Nozzle Holder Ass’y用肉眼确认Nozzle Holder Tube
4. Nozzle Holder Tube受损时，先拆下吸嘴
Head Nozzle Holder Tube
检查及更换
措施
Nozzle Holder Tube
Nozzle
SM471 Maintenance Handbook
47
Chapter 5
Fast & Flexible Chip Shooter
Chapter 5
每月检验

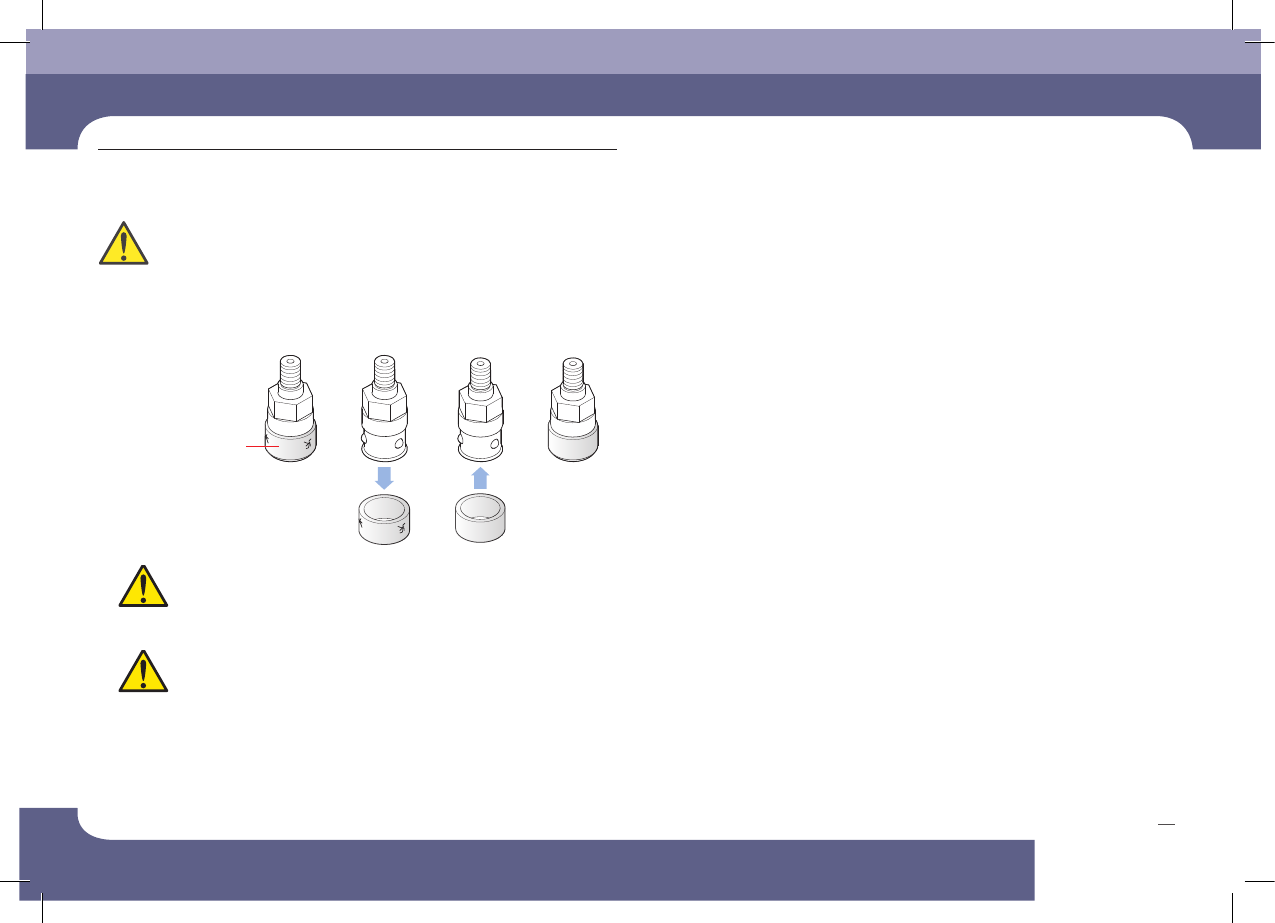

Demaged Nozzle
Holder Tube
每月检验
5. Nozzle Holder Tube受损时清除Nozzle Holder Tube后更换
6. 按拆卸的逆序进行组装
注意
不切断空压的状态下更换Nozzle Holder Tube时，会对Head的功能产生影响。
请务必切断空压后更换Nozzle Holder Tube
注意
不熟练者很难进行更换Nozzle Holder Tube的操作(进行更换作业中会有损伤
Nozzle Holder Tube的危险)
不熟练者请咨询我公司C/S（STS）或当地代理商（Local agent）后进行调节。
7. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
往下按压轴杆(Spindle)时，不要施加太大的力量
注意
