SM471 M aintenance Handbook 49 Cha pter 5 Fas t & Fl ex ibl e Chip Sho ot er Chapte r 5 每月检验 每月检验 5. 主轴下方垫入布块后, 6. Air -Gun 空压喷雾 7. 按拆卸的逆序进行组装 8. 参考 “ 解除紧急停止 (14 页 )” 解除紧急停止后重新进行作业 警告 在使用风枪时如果不戴保护眼镜可能会伤害到眼睛。 请在使用风枪时戴…
SM471 Maintenance Handbook
48
Chapter 5
Fast & Flexible Chip Shooter
每月检验
清洗液, 超细纤维布, Air gun
1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动
(12页）”把各X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’

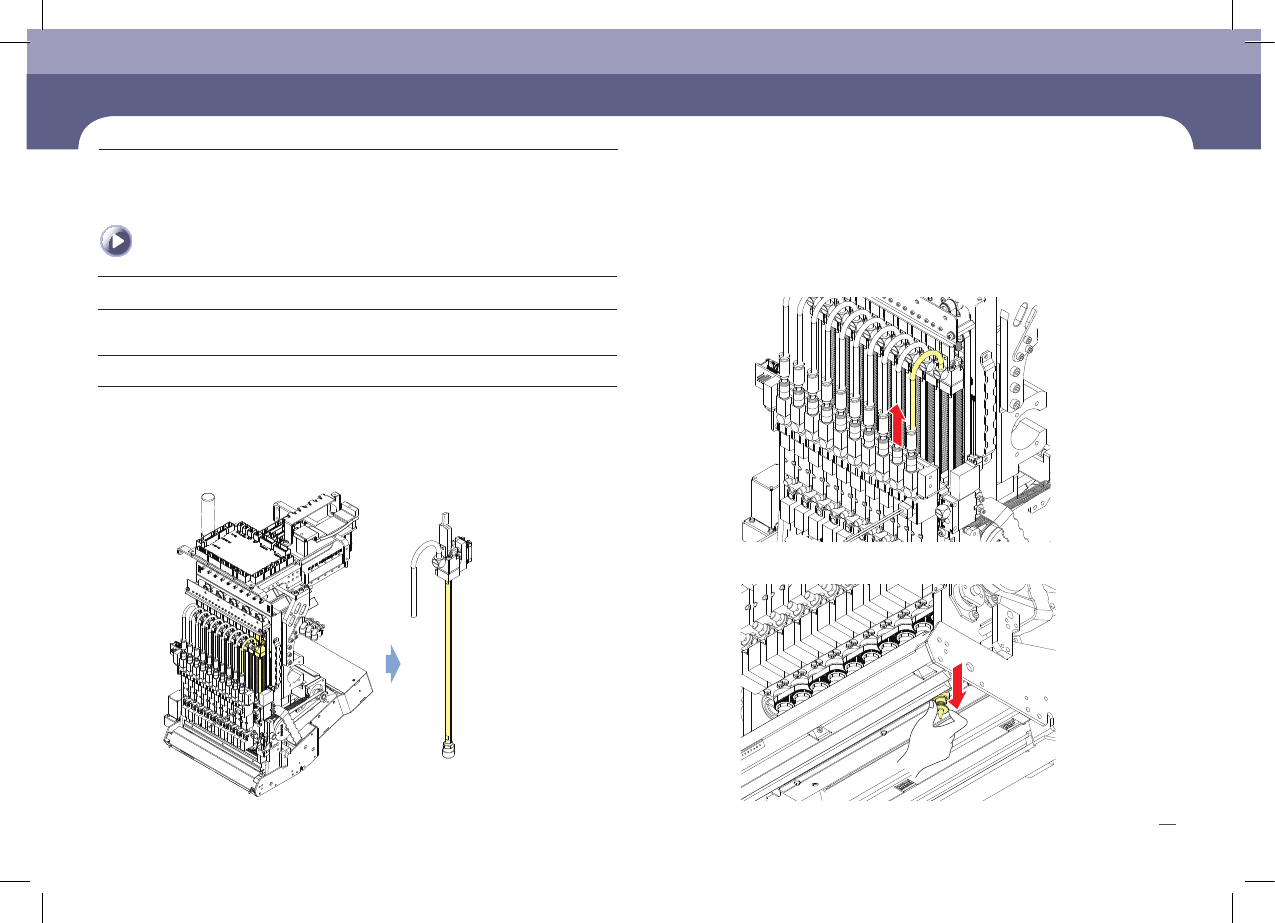

Head Spindle
清扫
维修项目
措施
3. 从主轴的one touch fitting分离出coil tube
4. 拆下相应的吸嘴
SM471 Maintenance Handbook
49
Chapter 5
Fast & Flexible Chip Shooter
Chapter 5
每月检验
每月检验

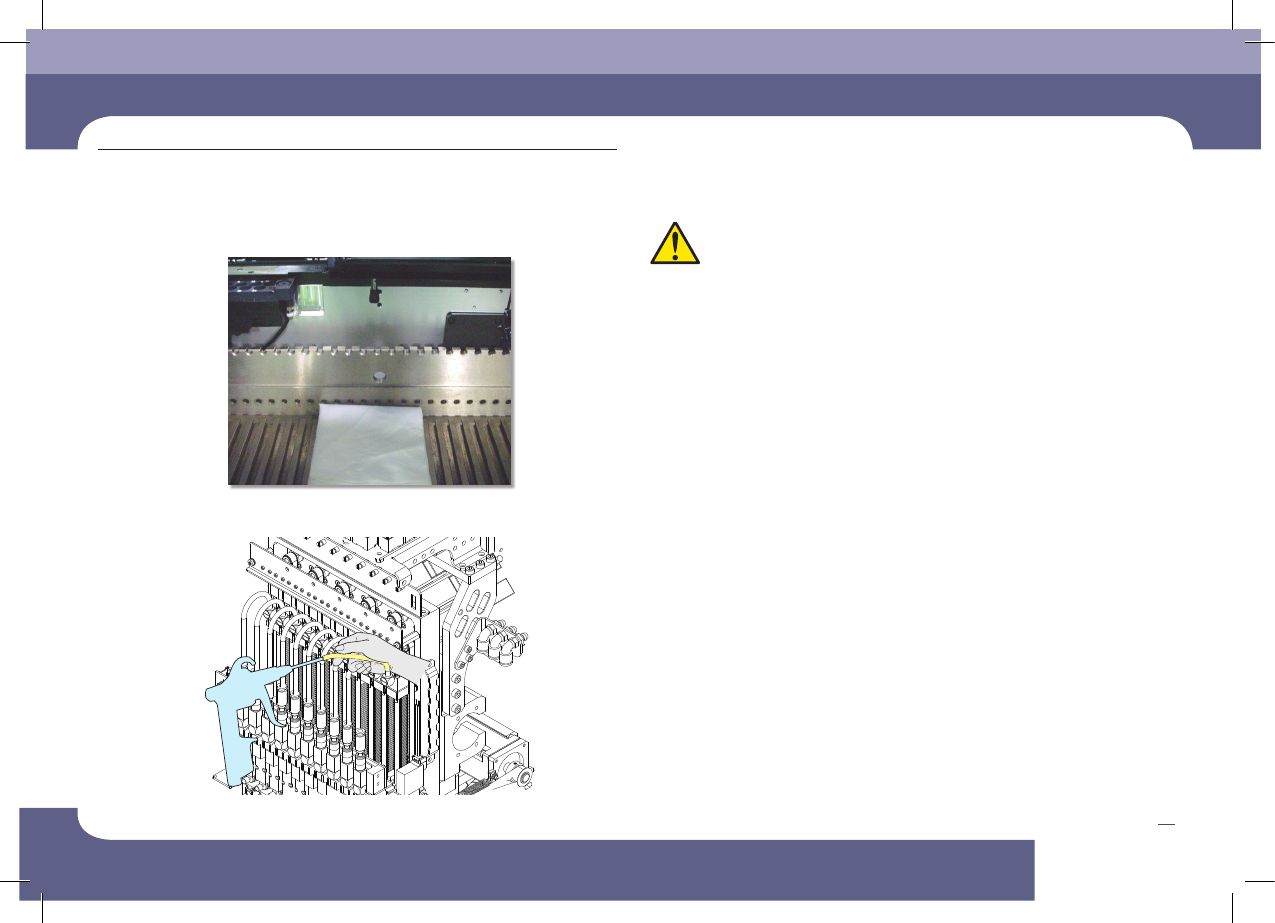

5. 主轴下方垫入布块后,
6. Air-Gun空压喷雾
7. 按拆卸的逆序进行组装
8. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
警告
在使用风枪时如果不戴保护眼镜可能会伤害到眼睛。
请在使用风枪时戴上保护眼镜。
SM471 Maintenance Handbook
50
Chapter 5
Fast & Flexible Chip Shooter
每月检验
用棉签清除
Sensor
窗的灰尘、污渍或, 用干净抹布清除
Sensor
窗的灰尘或污渍。
清洗液, 布块
1. 参考”Front X Frame Assembly的背面移动 (7页)”使Front X Frame Assembly
向背面进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’

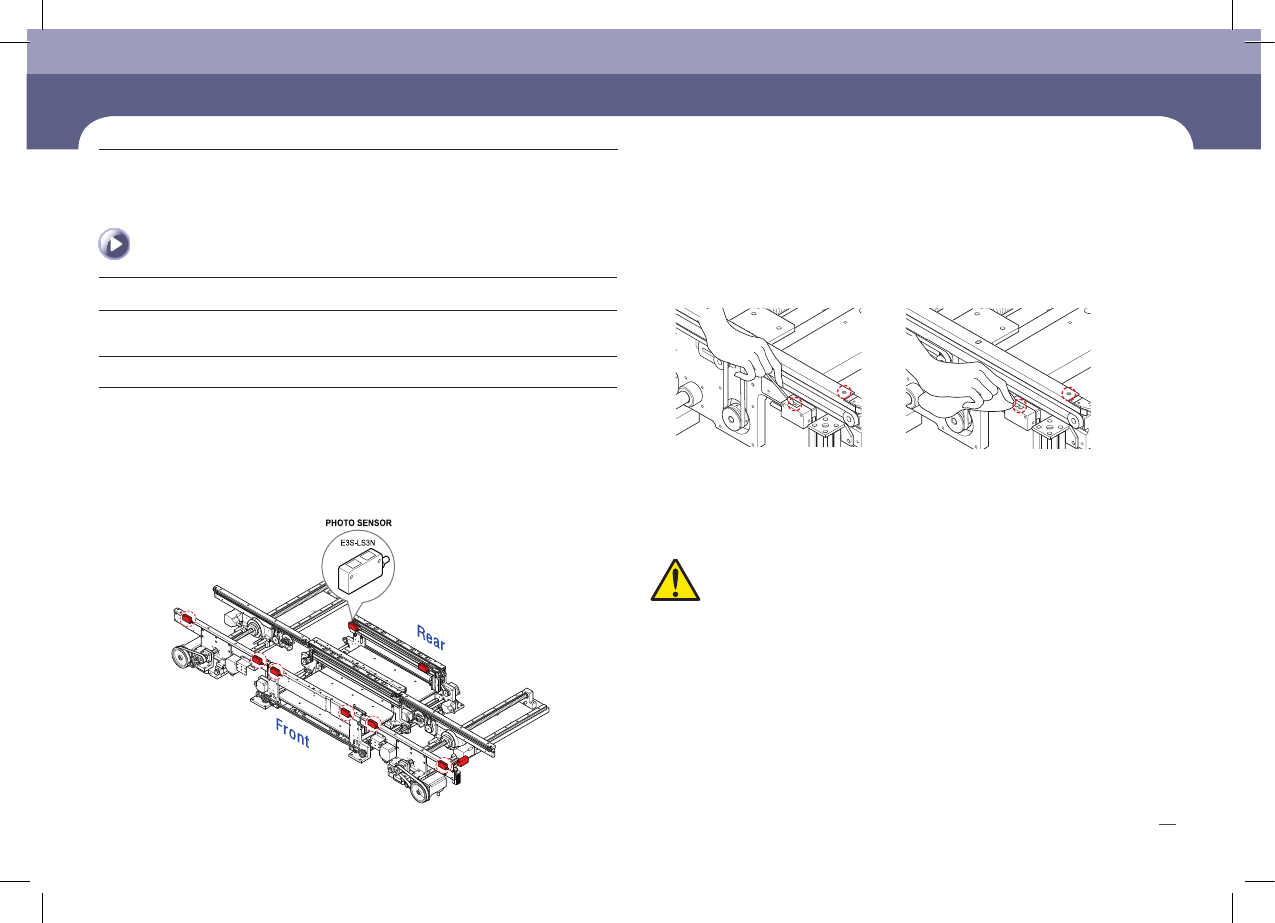

3. 在下图中确认对应Photo Sensor的识别程度。(红色LED在识别了对象时闪烁）
Conveyor Sensor
检查及清扫
维修项目
措施
5. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
注意
利用干净布清除传感器(Sensor)窗口的灰尘或异物。
传感器动作错误或异常时，请联系本公司的C/S企业(STS)或当地代理商。
4. 利用棉签与超细纱布擦拭感应器窗口与基准标记
