SM471 M aintenance Handbook 14 Cha pter 1 Fas t & Fl ex ibl e Chip Sho ot er 维护条件 本部分介绍设备维护作业环境、作业工具、维修项目等。 3. 撤 销 紧 急 停止 1. 按 ‘EMG’ 开关 2. 按 ‘ST OP’ 按钮 3. 按 ‘RESET’ 按钮 4. 按 ‘READY’ 按钮 警告 务必排除紧急停止原因后重新启动设备. STOP RESET…
Chapter 1
维护条件
SM471 Maintenance Handbook
13
Chapter 1
Fast & Flexible Chip Shooter
2
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
- 电源OFF状态 - 电源 ON 状态

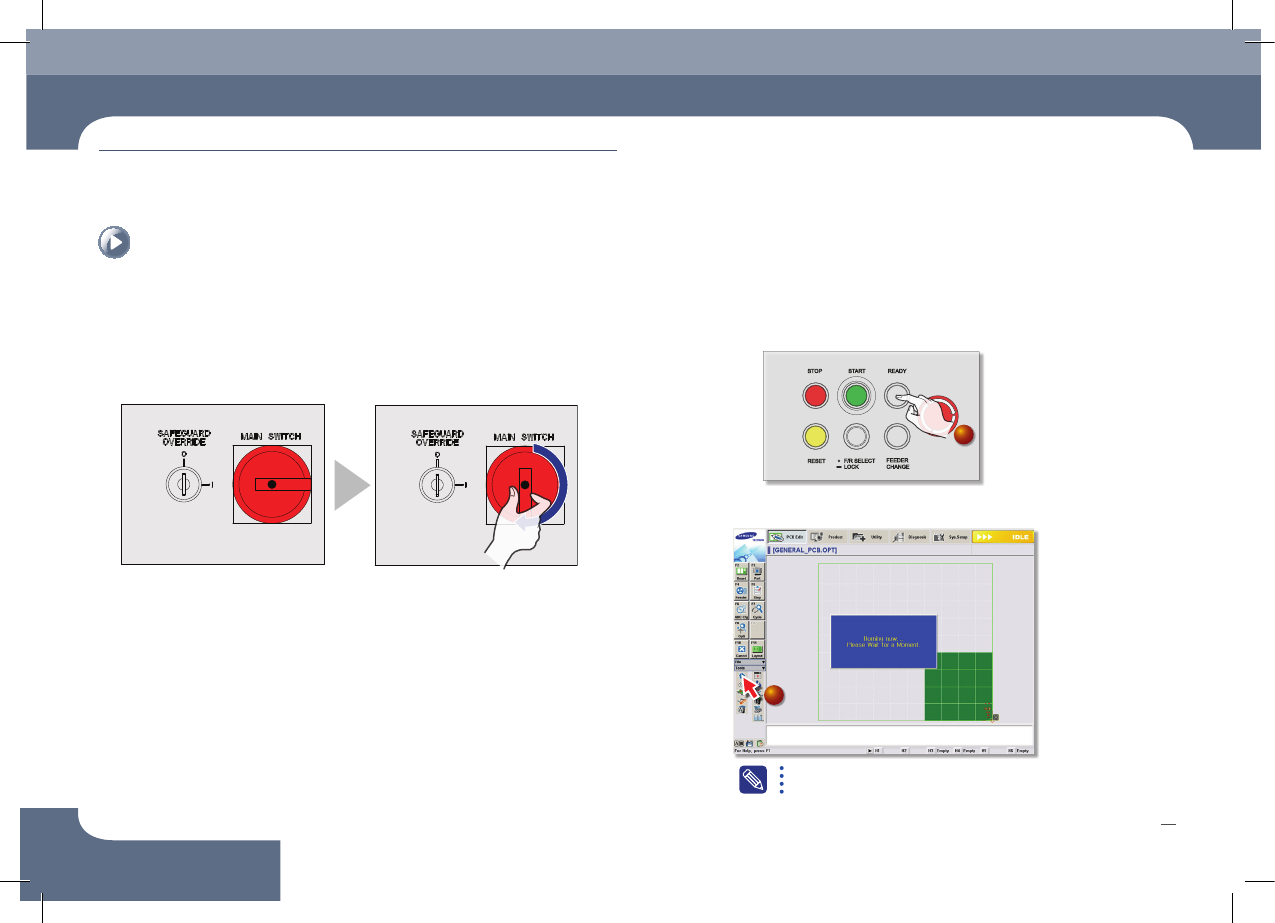

1. 供应电源的步骤 2. 执行初始化
维护后共同执行程序
Main 开关OFF 1. 按设备的‘READY’按钮
2. 单击Start Home按钮执行还原
设备处于’Ready’状态时执行初始化。
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
1
SM471 Maintenance Handbook
14
Chapter 1
Fast & Flexible Chip Shooter
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。

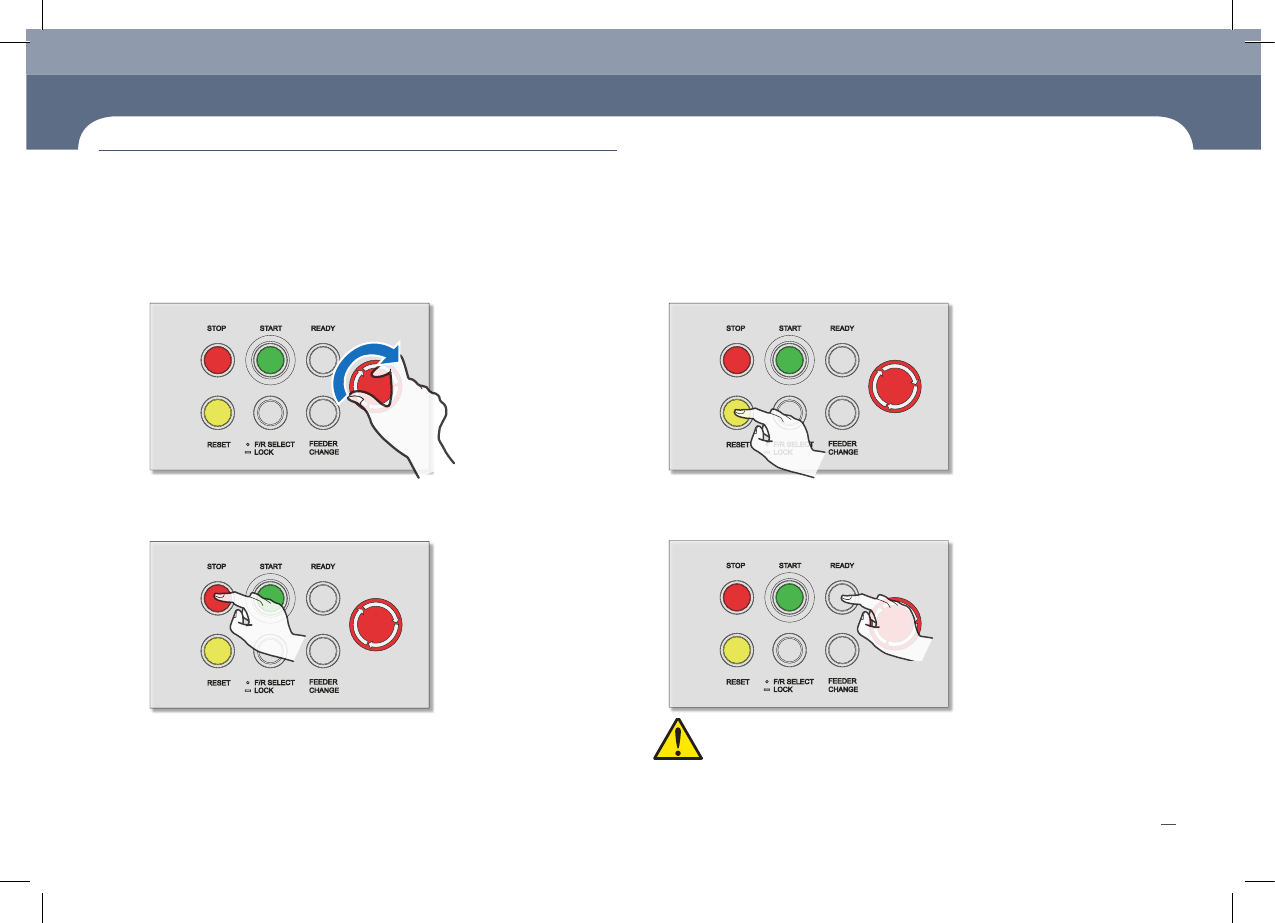

3. 撤销紧急停止
1. 按‘EMG’开关
2. 按‘STOP’按钮
3. 按‘RESET’按钮
4. 按‘READY’按钮
警告
务必排除紧急停止原因后重新启动设备.
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
Chapter 1
维护条件
SM471 Maintenance Handbook
15
Chapter 1
Fast & Flexible Chip Shooter
區分 说明
主 气压
0.5~0.7 Mpa (5.1 ~ 7.1 kgf/cm
2
)
副 气压
0.45~0.55 Mpa (4.6 ~ 5.6 kgf/cm
2
)
压缩气用量 最大
350 Nℓ/min
DEF. DESCRIPTION
Notes
Capacity
5.0 KVA
Frequancy 50/60Hz
Phase 3 Phase
Connection
Y-Y
Rated Primary Voltage AC200V±10%
AC208V±10%
AC220V±10%
AC240V±10%
AC380V±10%
AC415V±10%
區分 说明
运行时
温度
+10℃ ~ +35℃(适当温度)
湿度
30%~80%RH
以下 (非结冰状态)
70%RH 以下 (+30℃以上,非结冰状态)
搬运或存放时 (设备
运行以外的状态)
温度
-10℃ ~ 60℃
湿度
10%RH ~ 90%RH
(非结冰状态)
+30℃
以上(濕球溫度
+30℃
以下,非结冰状态)
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
1. 对压缩气的要求事项 3. 环境条件
2. 对电源的要求事项
作业环境及条件
危险
如果未使用指定规格的电压或错误变更电源输入，可能导致火灾或电击死亡。
变更电源输入操作必须由经过专门培训的维护修理管理人员或我方授权指定的C/S人
员进行。
