SM471 M aintenance Handbook 56 Cha pter 5 Fas t & Fl ex ibl e Chip Sho ot er 每月检验 Head Beam Splitter 检查及清扫 空气喷射器 1. 参考 ”Front X Fr ame 的正面移动 (9 页 )” 和 ”Rear X Fr ame 的背面移动 (12 页 ）” 把各 X Frame 向两端进行移动 2. 按 OP 面板的 ‘EMG…
SM471 Maintenance Handbook
55
Chapter 5
Fast & Flexible Chip Shooter
Chapter 5
每月检验
每月检验
- Rear Head Assembly
也同样进行作业
超细纤维布块, 刷子, 注油器, Grease :EP2 (SHELL)
1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动
(12页）”把各X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 用超细纤维布清扫LM Guide Rail及 Ball Screw

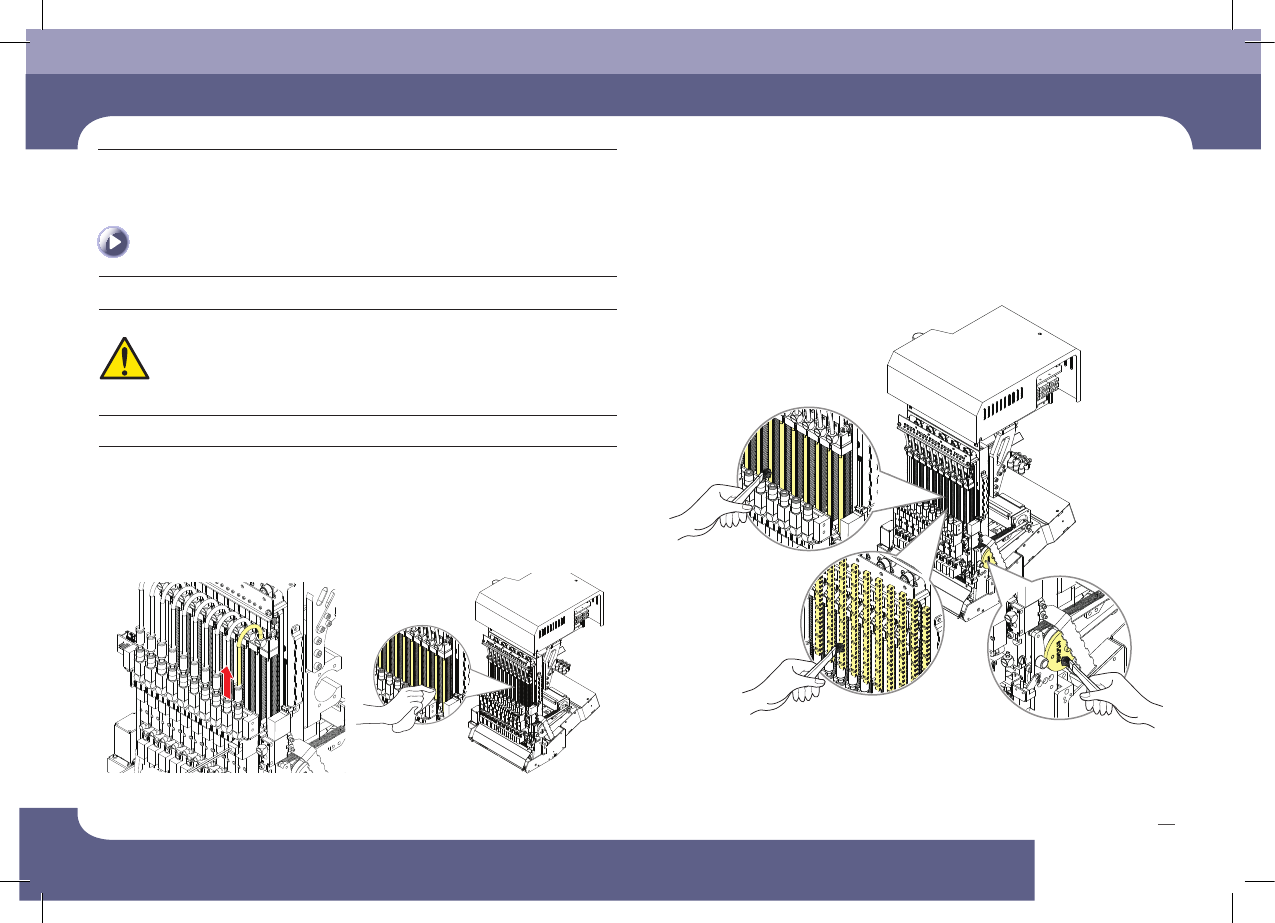

Head Spindle, Mirror CAM
清扫及注油
维修项目
措施
4. 利用小brush涂Grease
注意
设备运行的环境不佳时请随时确认注油状态进行注油。
SM471 Maintenance Handbook
56
Chapter 5
Fast & Flexible Chip Shooter
每月检验

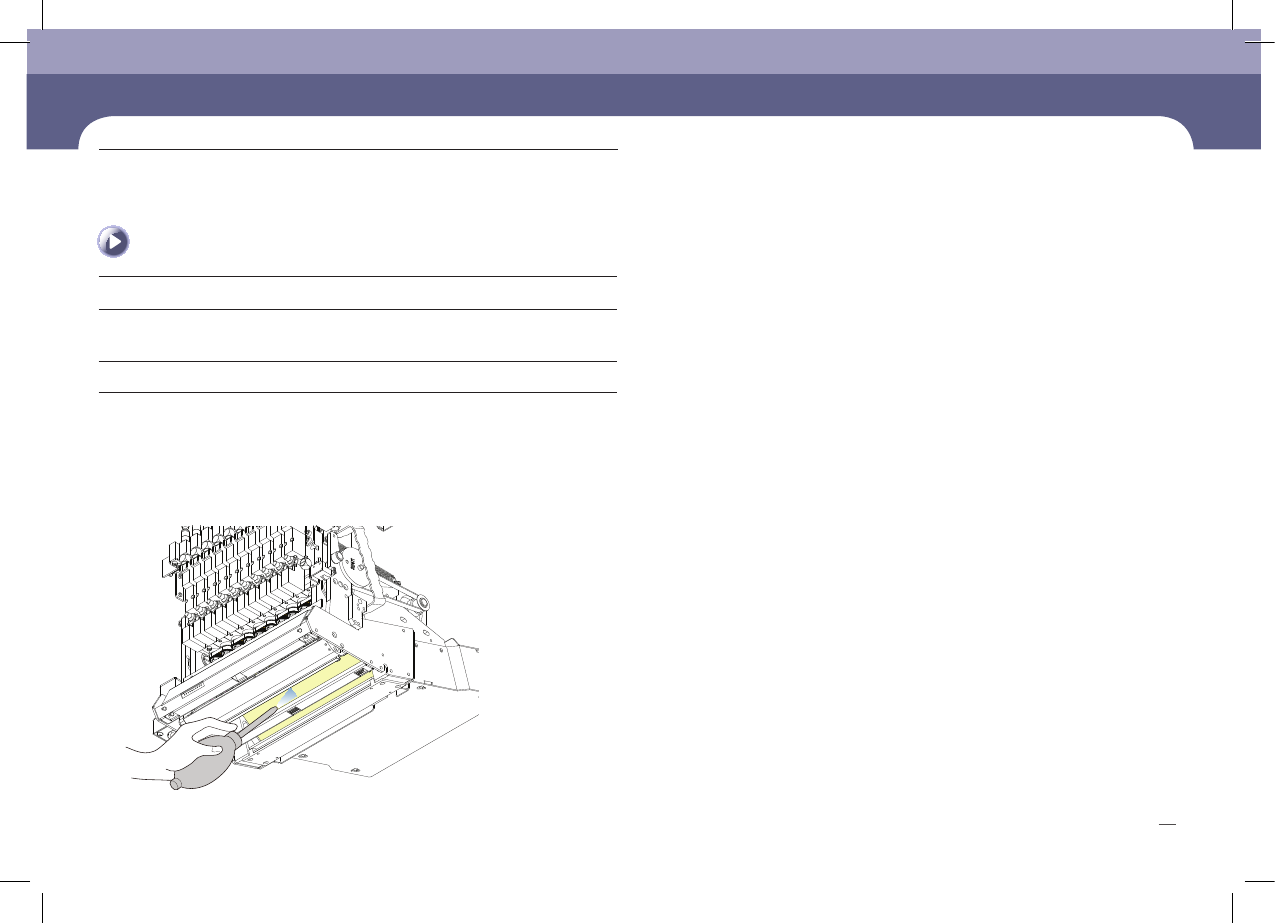

Head Beam Splitter
检查及清扫
空气喷射器
1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动
(12页）”把各X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
维修项目
措施
3. 在贴装头下面利用空气喷射器清扫Beam Splitter
4. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
SM471 Maintenance Handbook
57
Chapter 5
Fast & Flexible Chip Shooter
Chapter 5
每月检验
每月检验
超细纤维布块, 刷子, 注油器, Grease : AFE(THK)
1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动
(12页）”把各X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’

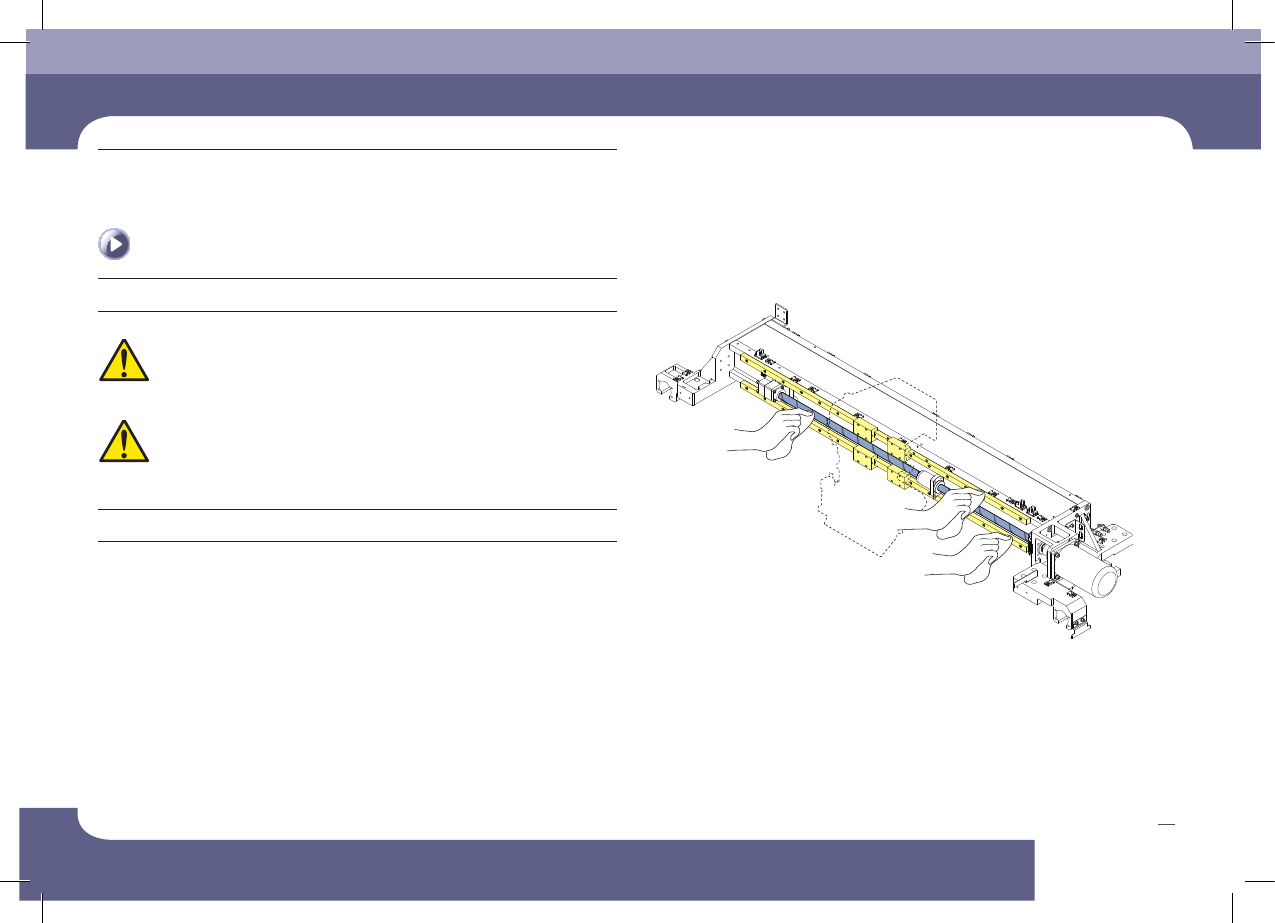

X Frame LM Guide, Ball Screw
清扫及注油
维修项目
措施
3. 用超细纤维布清扫LM Guide Rail及 Ball Screw
注意
设备运行的环境不佳时请随时确认注油状态进行注油。
注意
使用指定的注油器，把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
