SM471 M aintenance Handbook 64 Cha pter 5 Fas t & Fl ex ibl e Chip Sho ot er A1 B1 A2 B2 每月检验 4. 用 Grease 注油器给 Grease 注油 5. 使 Front/R ear X Frame 沿着前后方向往复移动 3 次。 6. 参考 “ 解除紧急停止 (14 页 )” 解除紧急停止后重新进行作业 A1 A2 B1 B2
SM471 Maintenance Handbook
63
Chapter 5
Fast & Flexible Chip Shooter
Chapter 5
每月检验
每月检验
超细纤维布块, 刷子, 注油器, Grease:EP2 (SHELL)
1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动
(12页）”把各X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’

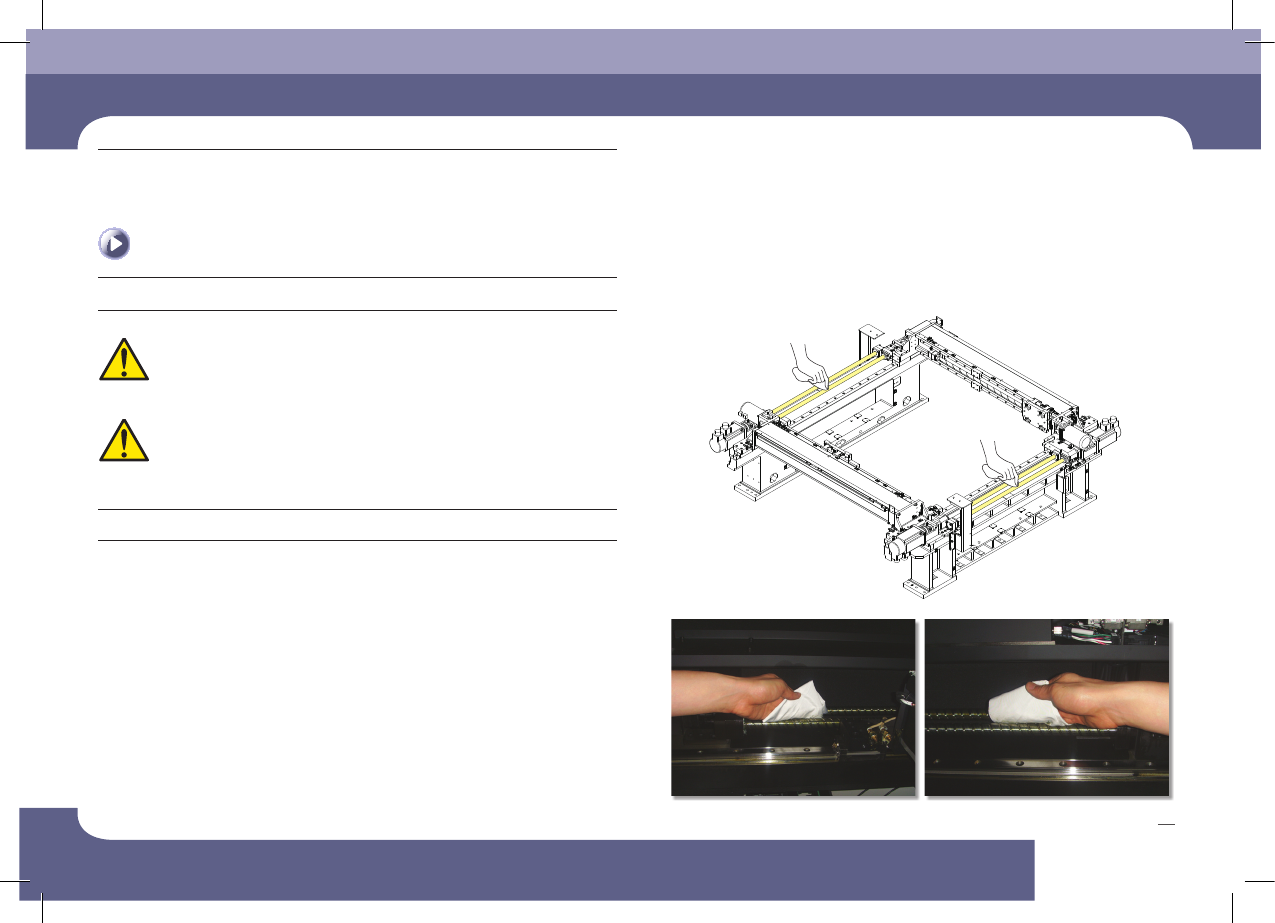

Y Frame Ball Screw
清扫及注油
维修项目
措施
3. 利用超细纤维布块清扫Ball Screw
注意
设备运行的环境不佳时请随时确认注油状态进行注油。
注意
使用指定的注油器，把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
SM471 Maintenance Handbook
64
Chapter 5
Fast & Flexible Chip Shooter
A1 B1
A2 B2
每月检验

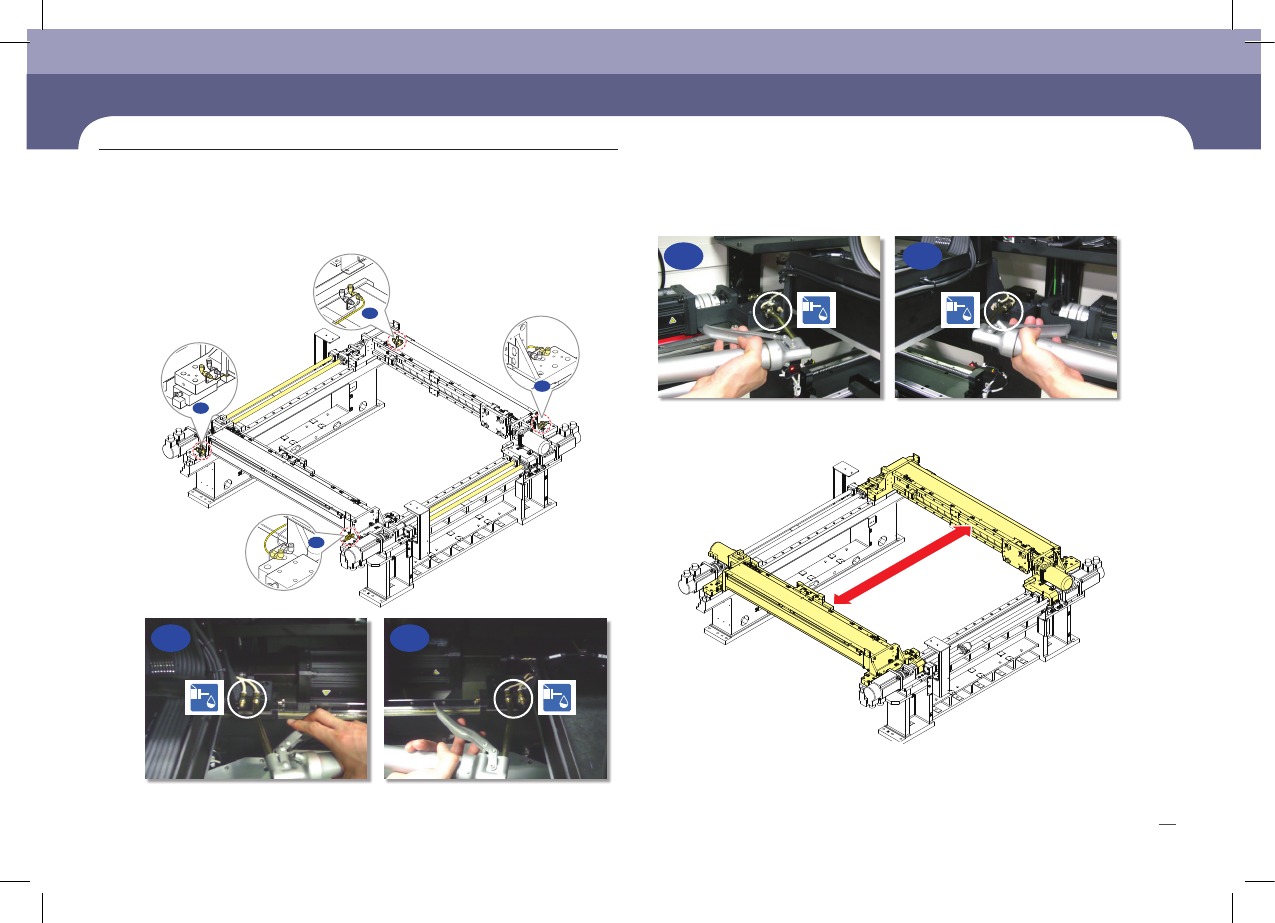

4. 用Grease 注油器给Grease注油
5. 使Front/Rear X Frame沿着前后方向往复移动3次。
6. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
A1
A2
B1
B2
SM471 Maintenance Handbook
65
Chapter 5
Fast & Flexible Chip Shooter
Chapter 5
每月检验

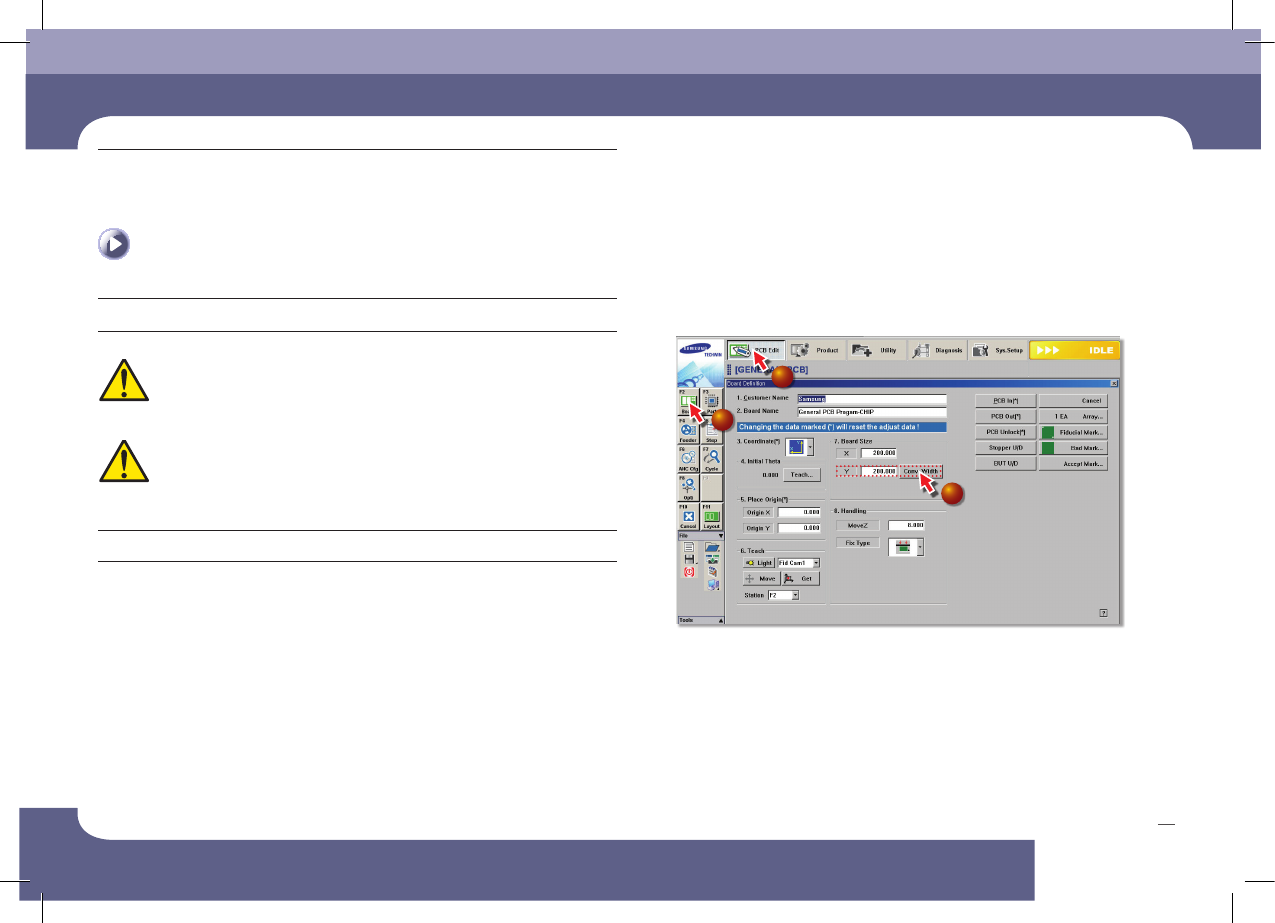

① 选择
’PCB
编辑
’
菜单
② 选择
’
基板
’
子菜单
③
<
7.
板的大小>领域输入Y方向最大值
’200’
后,点击 <传送轨道宽度>按钮
1
2
3
每月检验
可以防止相应部位的摩擦变形或温度上升产生的故障
超细纤维布块, 刷子, 注油器, Grease :EP2, AFE, G-142
1. 参考”Front X Frame Assembly的背面移动 (10页)”使Front X Frame Assembly
向背面进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
Conveyor Lead Screw, LM Guide
清扫及注油
维修项目
措施
3. 调节传送轨宽度
注意
设备运行的环境不佳时请随时确认注油状态进行注油。
注意
使用指定的注油器，把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
