SM471 Maintenance Handbook
14
Chapter 1
Fast & Flexible Chip Shooter
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
3. 撤销紧急停止
1. 按‘EMG’开关
2. 按‘STOP’按钮
3. 按‘RESET’按钮
4. 按‘READY’按钮
警告
务必排除紧急停止原因后重新启动设备.
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
Chapter 1
维护条件
SM471 Maintenance Handbook
15
Chapter 1
Fast & Flexible Chip Shooter
區分 说明
主 气压
0.5~0.7 Mpa (5.1 ~ 7.1 kgf/cm
2
)
副 气压
0.45~0.55 Mpa (4.6 ~ 5.6 kgf/cm
2
)
压缩气用量 最大
350 Nℓ/min
DEF. DESCRIPTION
Notes
Capacity
5.0 KVA
Frequancy 50/60Hz
Phase 3 Phase
Connection
Y-Y
Rated Primary Voltage AC200V±10%
AC208V±10%
AC220V±10%
AC240V±10%
AC380V±10%
AC415V±10%
區分 说明
运行时
温度
+10℃ ~ +35℃(适当温度)
湿度
30%~80%RH
以下 (非结冰状态)
70%RH 以下 (+30℃以上,非结冰状态)
搬运或存放时 (设备
运行以外的状态)
温度
-10℃ ~ 60℃
湿度
10%RH ~ 90%RH
(非结冰状态)
+30℃
以上(濕球溫度
+30℃
以下,非结冰状态)
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
1. 对压缩气的要求事项 3. 环境条件
2. 对电源的要求事项
作业环境及条件
危险
如果未使用指定规格的电压或错误变更电源输入，可能导致火灾或电击死亡。
变更电源输入操作必须由经过专门培训的维护修理管理人员或我方授权指定的C/S人
员进行。
SM471 Maintenance Handbook
16
Chapter 1
Fast & Flexible Chip Shooter
NO.
通称 用途
1
空气喷射器
吹掉
Camera
镜片表面上的灰尘。
2
刷子 清除供料器底座表面的晶片或异物。
3
棉棒
擦拭
Nozzle Holder
。
4
酒精
擦拭
Cover Glass
的表面。
5
干净的布
Mirror
或镜片上有异物而需要清扫时使用
6 Emboss
手套 清扫
Camera
或
Mirror
时使用
1 2
3
4
5
6
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。

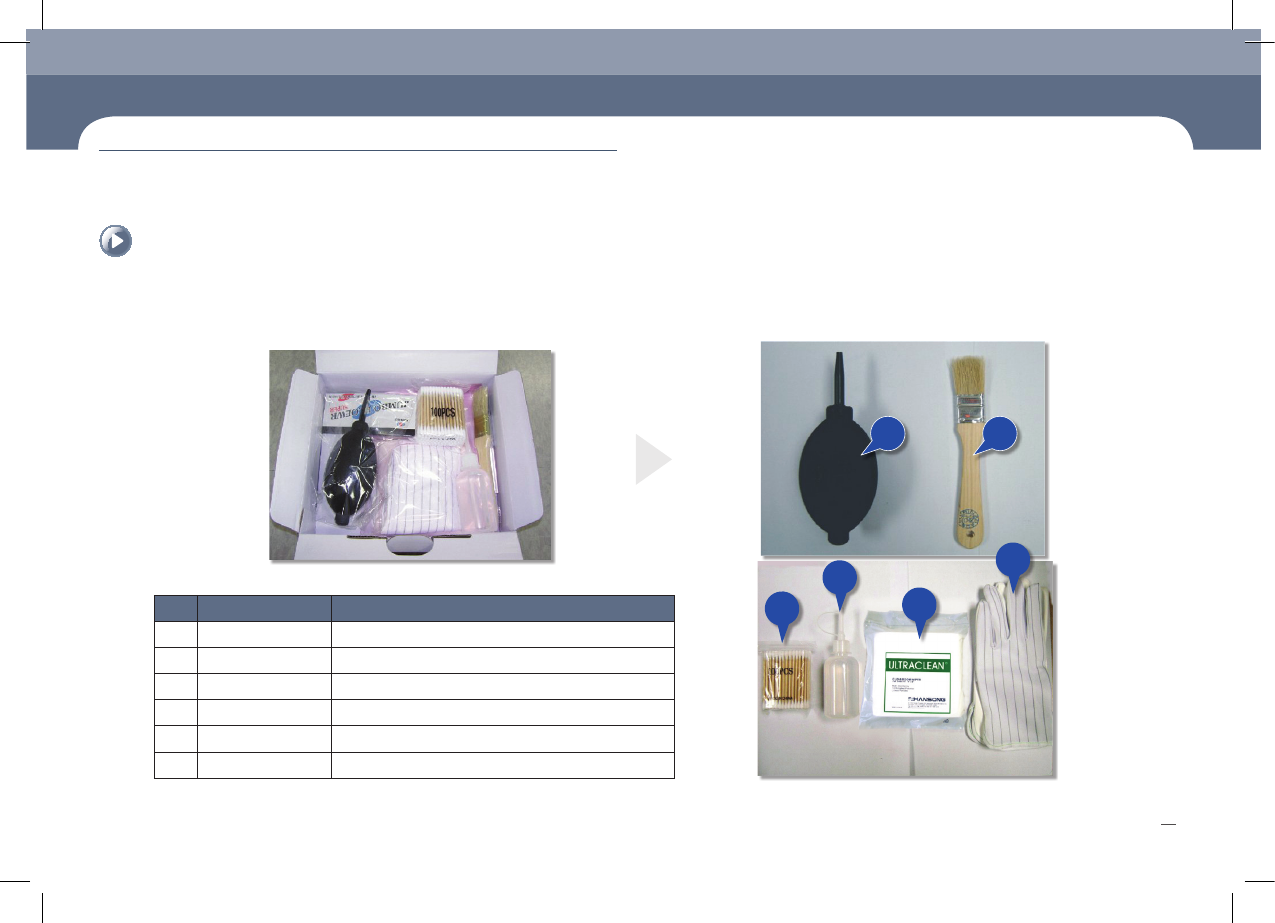

- 本设备维护时必须使用的Cleaning Kit将随机提供。 这里介绍构成Cleaning Kit的组成物和用途
1. Cleaning Kit(材料编号:J8100118C)
维护用工具
