SM471 M aintenance Handbook 31 Cha pter 3 Fas t & Fl ex ibl e Chip Sho ot er Chapte r 3 每日检查 每日检查 ① 在相应 Slot 固定供料器 ② 固定把手 (Grip) 5. 用肉眼确认 Feeder base slot 和连接器中是否有杂物。 6. 利用单面刷清扫 Feeder base slot 和连接器 7. 重新设置 feeder 8…
SM471 Maintenance Handbook
30
Chapter 3
Fast & Flexible Chip Shooter
每日检查
①
后拉
GRIP ②
除去
COVER TAPE
③
卸载供料器
刷子
清扫Feeder及Feeder Base 可以防止Feeder安装错误及接口的接触不良。
1. 按下“Feeder Change”使Front/Rear X Frame移动到设备的中间位置。
(详细内容请参阅“Front/Rear X Frame移动到中间位置(Page 8)”)
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 从Feeder bass分离Feeder。
4. 用毛笔清扫Feeder连接器和install Guide
清扫
Feeder
及
Feeder Base
维修项目
措施
SM471 Maintenance Handbook
31
Chapter 3
Fast & Flexible Chip Shooter
Chapter 3
每日检查
每日检查
① 在相应
Slot
固定供料器 ② 固定把手
(Grip)
5. 用肉眼确认Feeder base slot和连接器中是否有杂物。 6. 利用单面刷清扫Feeder base slot和连接器
7. 重新设置feeder
8. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
注意
未进行肉眼检验或扫除供料器底座顶面和供料器Slot状态下，将供料器安装在
供料器底座时，可能会带来供料器安装、卸装不便。
注意
不要强制安装供料器，供料器卸装后，肉眼检验供料器底座必要时请进行扫除。
正常安装时，LED color将成为green
SM471 Maintenance Handbook
32
Chapter 3
Fast & Flexible Chip Shooter
1
2
3
每日检查
超细纤维布,清洗液
如果焊料等杂物掉落到设备内部发生故障，因此预防此现象。

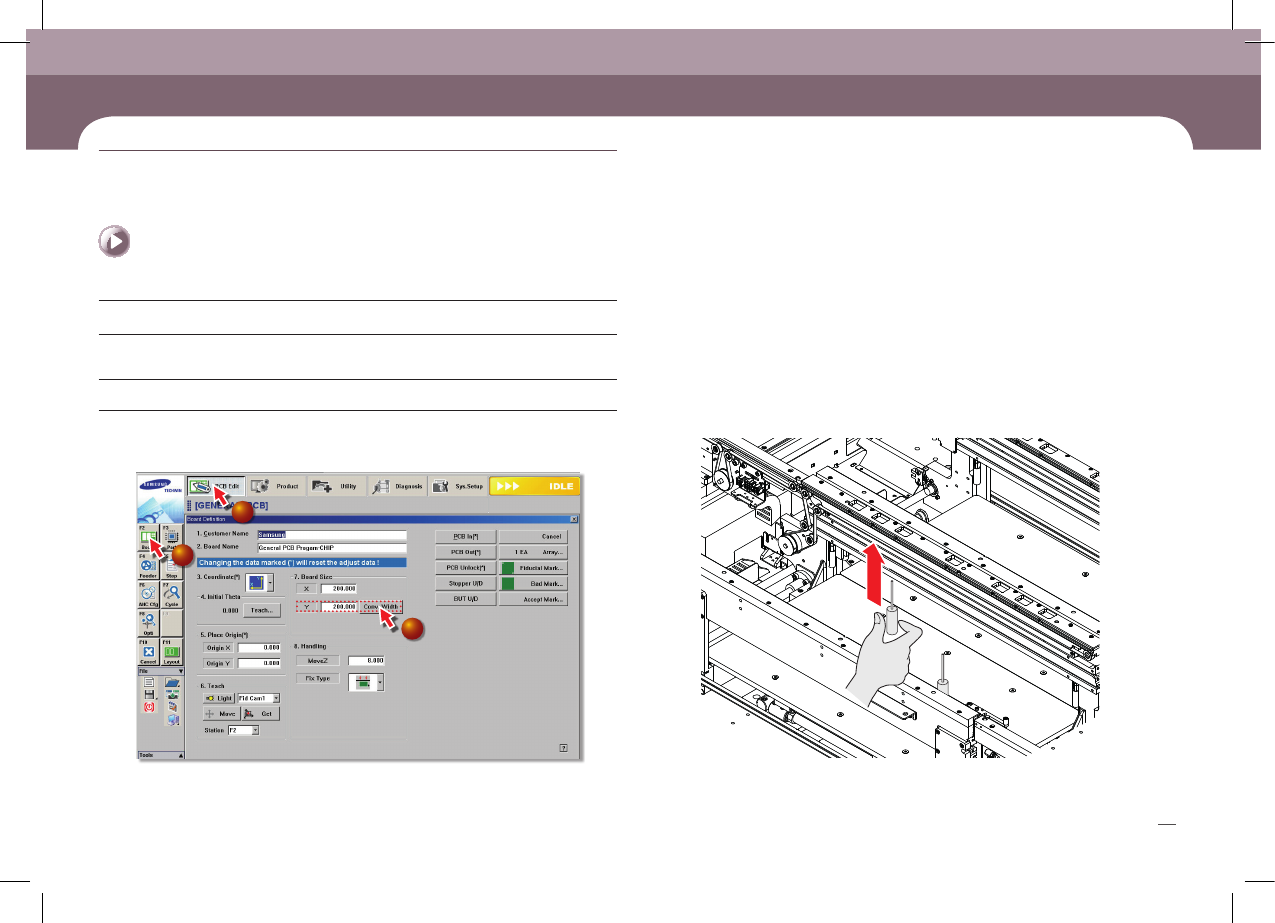

1. 选择’PCB编辑’菜单的基板’子菜单后, <7.板的大小>领域输入Y方向最大
值’200’后, 单击 <传送轨道宽度>按钮。
2. 参考”Front X Frame Assembly的背面移动 (10页)”使Front X Frame Assembly向
背面进行移动
3. 按OP面板的‘EMG’按钮停止作业后,依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止(8页)’
4. 除去BACKUP PIN
清扫
Backup Table
维修项目
措施
