SM471 Maintenance Handbook

Chapter 4

Fast & Flexible Chip Shooter

每周检查

4. 单击<Valve Check>键后，在“Valve Check”对话窗口的<Try>组合框选择

Vacuum ON/OFF次数，然后单击<Test>键。

5. 检查结果为异常时，联系本公司的STS或当地代理店(Local Agent)后更换该电

磁阀(Solenoid Valve)。

有关电磁阀的检查及异常与否的判断请参阅Administrator’s Guide的“14.4

Vacuum”。

警告

真空过滤器以每周为单位进行检查并且至少在6个月内更换，如此才能正常地

形成可以吸附(Pickup)元器件的真空。

电磁阀是消耗品，为了让电磁阀稳定地发挥其功能，建议每两年更换一次电

磁阀。

SM471 Maintenance Handbook

Chapter 4

Fast & Flexible Chip Shooter

Chapter 4

每周检查

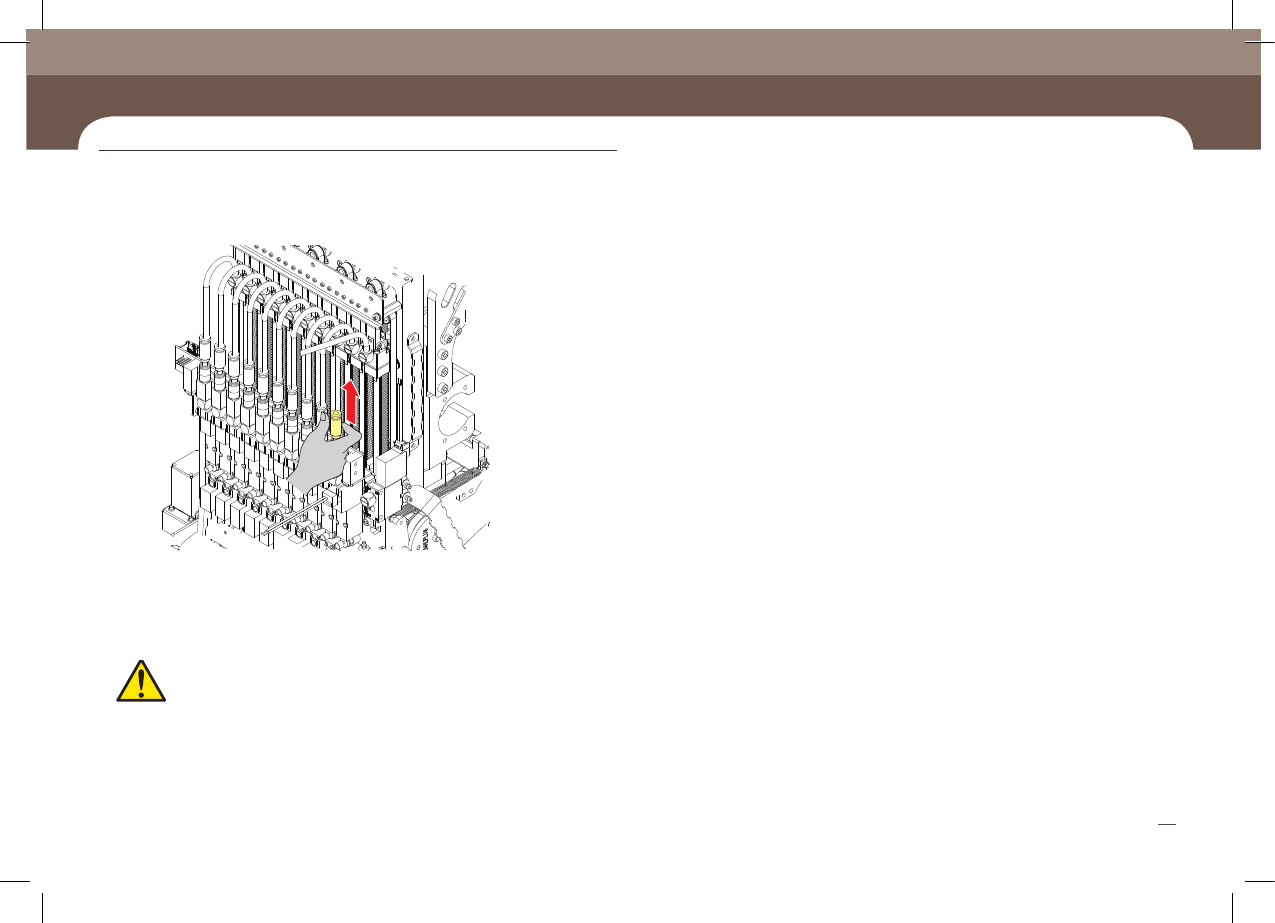

4. 从主轴的one touch fitting分离出coil tube

Head Vacuum Filter

检查及更换

措施

1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动

(12页）”把各X Frame向两端进行移动

2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。

详细内容请参考’紧急停止（8页）’

3. 检查Vacuum Filter变色与否（检查过滤器变色周期：建议每月1次）

警告

组装Vacuum Filter下端的铝盖时，如果用力过大会损坏FilterAcrylic盖儿。

请用适当的力进行组装。

SM471 Maintenance Handbook

Chapter 4

Fast & Flexible Chip Shooter

每周检查

5. 更换Filter Element

6. 按拆卸的逆序进行组装

7. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业

警告

真空过滤器以每周为单位进行检查并且至少在6个月内更换，如此才能正常地

形成可以吸附(Pickup)元器件的真空。

电磁阀是消耗品，为了让电磁阀稳定地发挥其功能，建议每两年更换一次电

磁阀。
