SM471 M aintenance Handbook 59 Cha pter 5 Fas t & Fl ex ibl e Chip Sho ot er Chapte r 5 每月检验 每月检验 8. 使 Head Assembly 沿着左右方向往复移动 3 次。 9. 参考 “ 解除紧急停止 (14 页 )” 解除紧急停止后重新进行作业
SM471 Maintenance Handbook
58
Chapter 5
Fast & Flexible Chip Shooter
A1
B
A2 A3
每月检验
- Rear Head Assembly
也同样进行作业

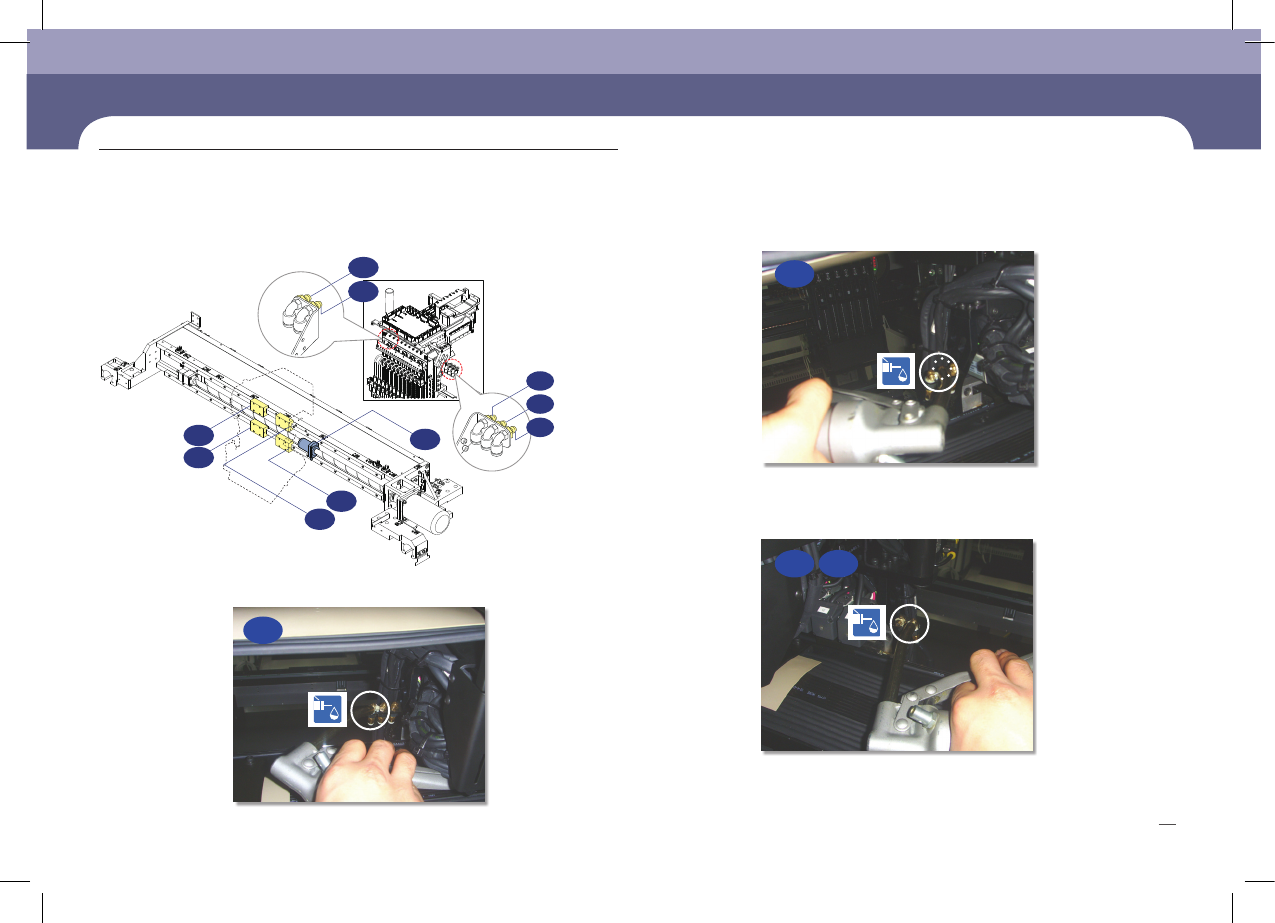

4. 用Grease 注油器给Grease注油
5. 利用Grease注油器往左侧LM Guide Block(A1)(A4)注油
6. 利用Grease注油器往Ball Screw Nut(B)注油
7. 利用Grease注油器往右侧LM Guide Block(A2)(A3)注油
A1
B
A4
A3
A2
A2
A3
A4
B
A1
SM471 Maintenance Handbook
59
Chapter 5
Fast & Flexible Chip Shooter
Chapter 5
每月检验
每月检验

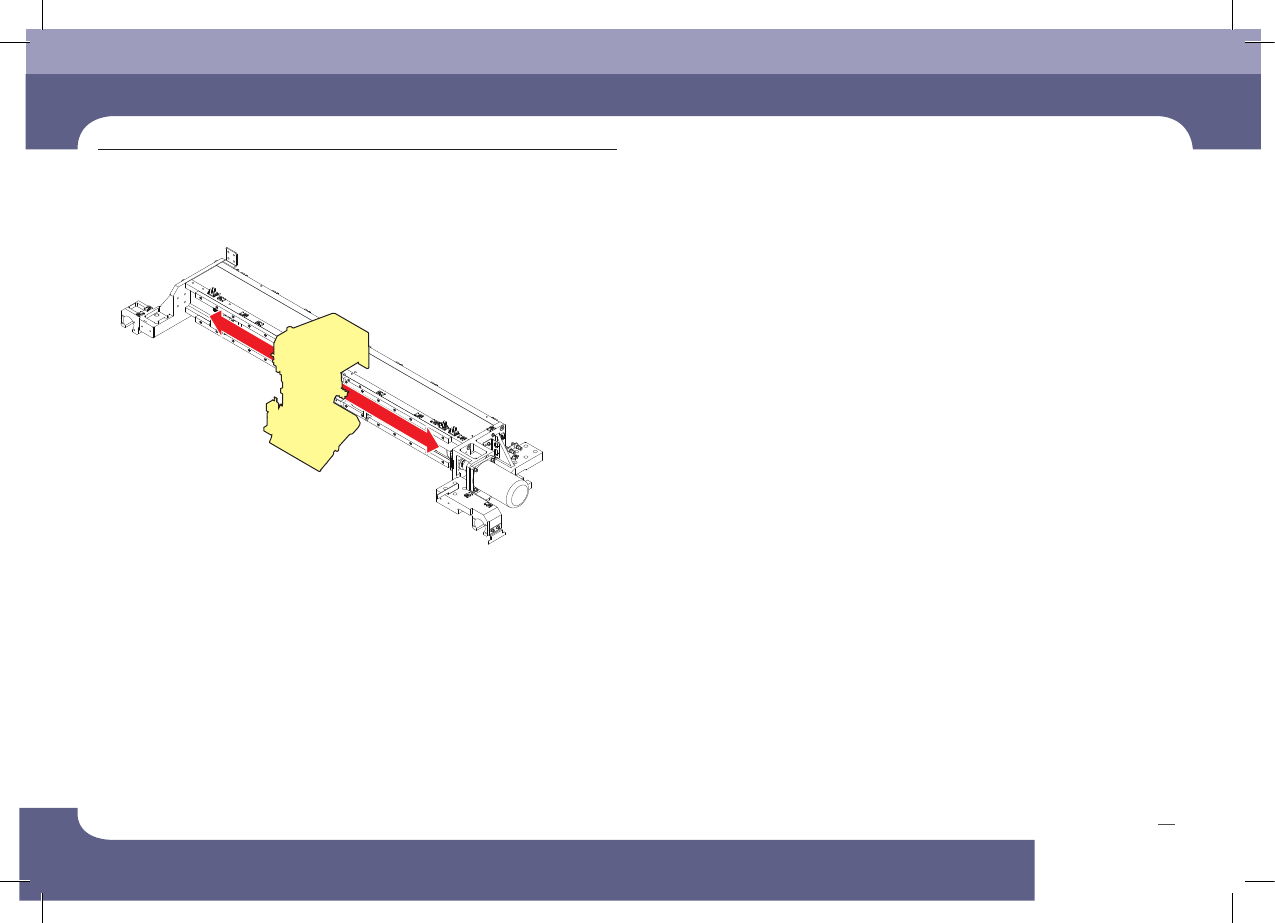

8. 使Head Assembly沿着左右方向往复移动3次。
9. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
SM471 Maintenance Handbook
60
Chapter 5
Fast & Flexible Chip Shooter
每月检验
超细纤维布块, 刷子, 注油器, Grease : AFE (THK)
1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动
(12页）”把各X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’

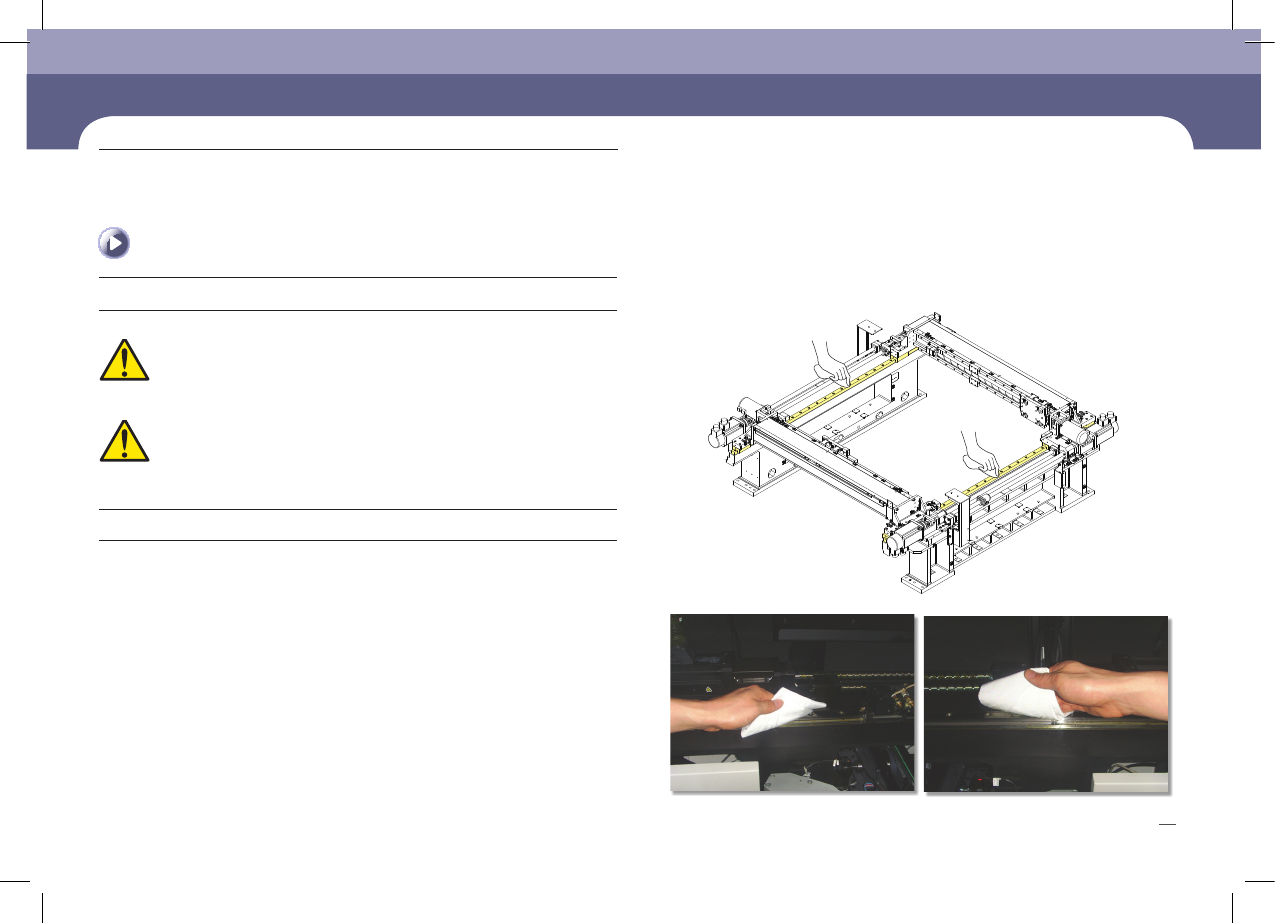

Y Frame LM Guide
清扫及注油
维修项目
措施
3. 利用超细纤维布块清扫LM Guide Rail
注意
设备运行的环境不佳时请随时确认注油状态进行注油。
注意
使用指定的注油器，把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
