SM471 Maintenance Handbook
37
Chapter 3
Fast & Flexible Chip Shooter
Chapter 3
每日检查

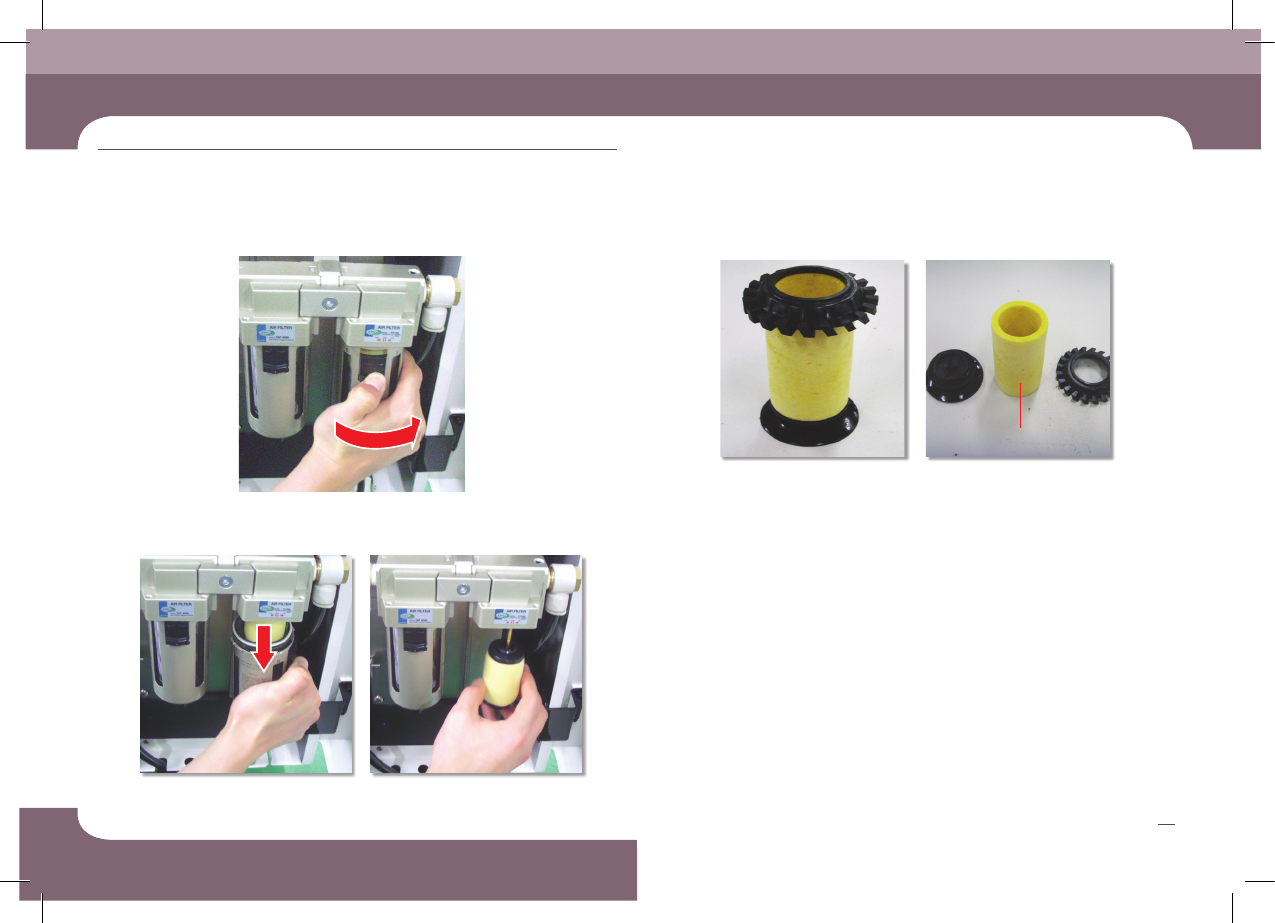

Filter Element Assembly
Filter Element
每日检查
4. 顺时针方向转动，分离容器
5. Filter Element Assembly分离
6. 按逆时针方向旋转Filter Element团进行分离
7. 按拆卸的逆序进行组装
8. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
SM471 Maintenance Handbook
38
Chapter 4
Fast & Flexible Chip Shooter
每周检查
空气喷射器,
酒精
, 棉棒,
扳手
1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动
(12页）”把各X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 用M3扳手拧开Camera Cover固定螺丝后，从Head Ass’y中分离Camera
Cover
5. 按拆卸的逆序进行组装
6. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业

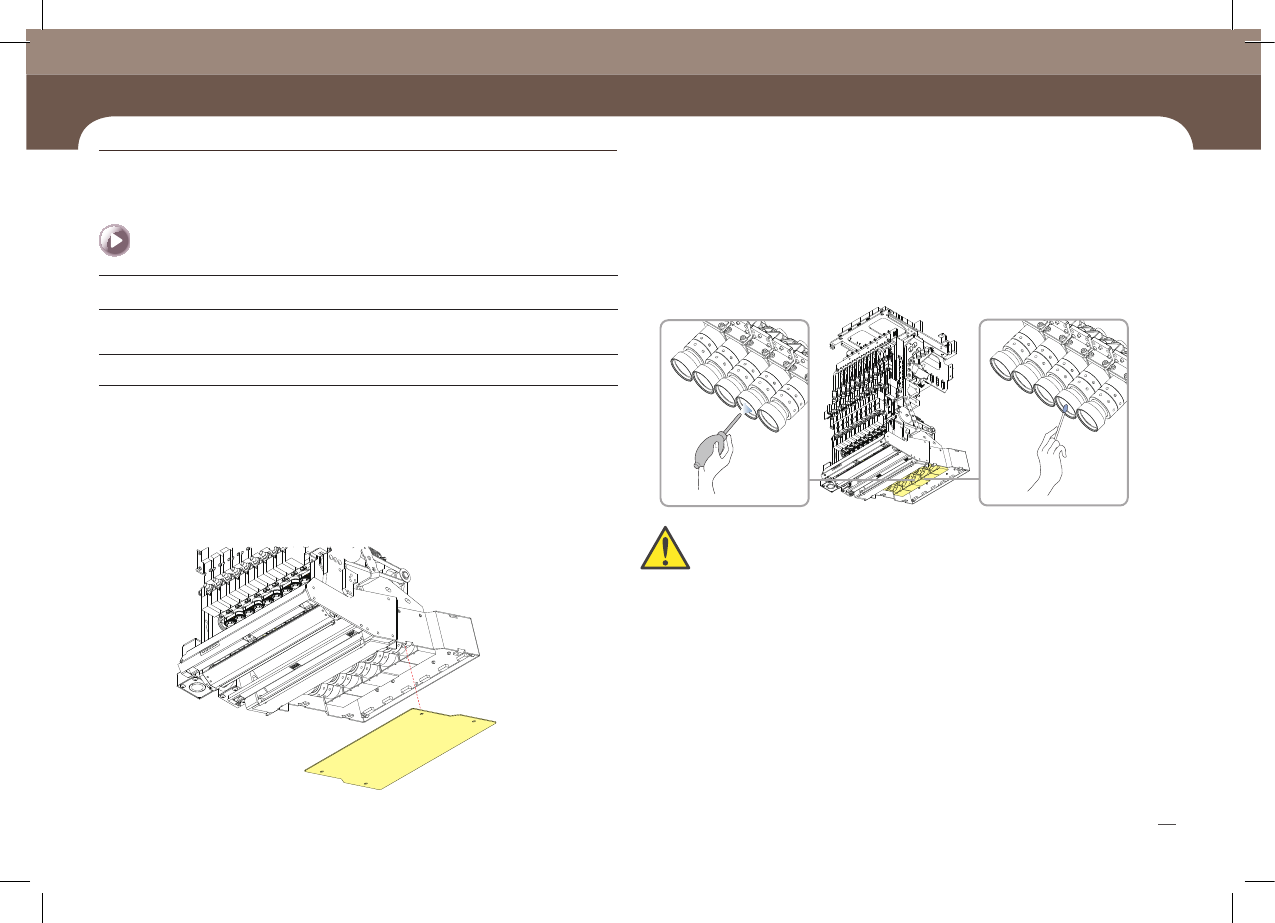

Head Fly Camera Lens
清扫
维修项目
措施
4. 利用空气喷射器清扫相机镜头上的灰尘，如果没有完全清除杂质，就在棉签上沾上
少量酒精后擦拭
利用空气喷射器清扫相机镜头上的灰尘，如果没有完全清除杂质，就在棉签上沾上
少量酒精后擦拭
注意
SM471 Maintenance Handbook
39
Chapter 4
Fast & Flexible Chip Shooter
Chapter 4
每周检查
每周检查
空气喷射器,
酒精
, 超细纤维布块
1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动
(12页）”把各X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 用空气喷射器清扫Mirror的灰尘。
4. 如果没有完全消除杂物时，在干净的布沾少量的酒精后进行擦拭
5. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
Head Mirror
清扫
维修项目
措施
利用空气喷射器清扫相机镜头上的灰尘，如果没有完全清除杂质，就在棉签上沾上
少量酒精后擦拭
注意
