SM471 M aintenance Handbook 61 Cha pter 5 Fas t & Fl ex ibl e Chip Sho ot er Chapte r 5 每月检验 A1 A2 B1 B2 A3 A4 B3 B4 每月检验 4. 用 Grease 注油器给 Grease 注油 A1 A4 A2 A3 B1 B4 B3 B2
SM471 Maintenance Handbook
60
Chapter 5
Fast & Flexible Chip Shooter
每月检验
超细纤维布块, 刷子, 注油器, Grease : AFE (THK)

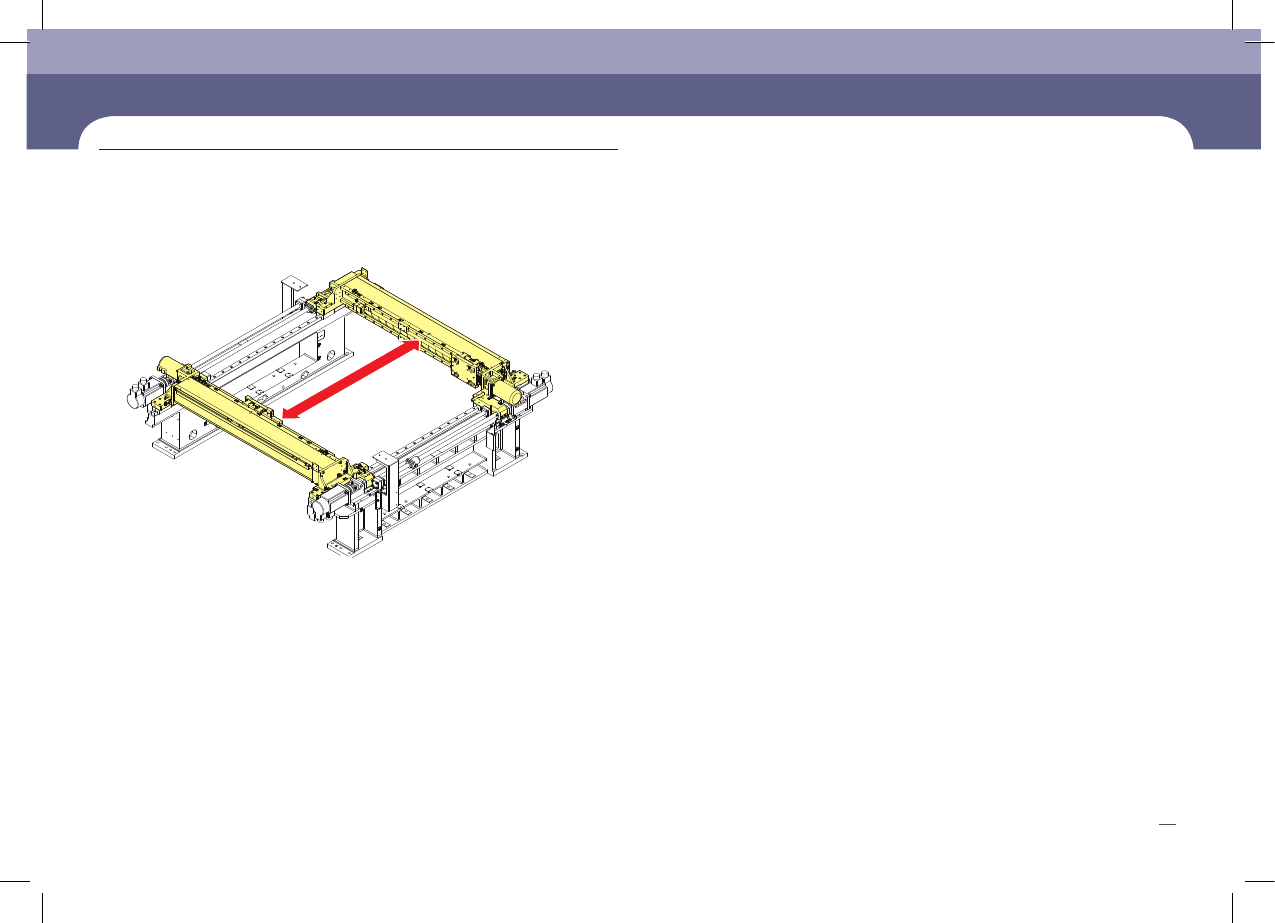

1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动
(12页）”把各X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
Y Frame LM Guide
清扫及注油
维修项目
措施
3. 利用超细纤维布块清扫LM Guide Rail
注意
设备运行的环境不佳时请随时确认注油状态进行注油。
注意
使用指定的注油器，把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
SM471 Maintenance Handbook
61
Chapter 5
Fast & Flexible Chip Shooter
Chapter 5
每月检验
A1 A2
B1 B2
A3 A4
B3 B4
每月检验

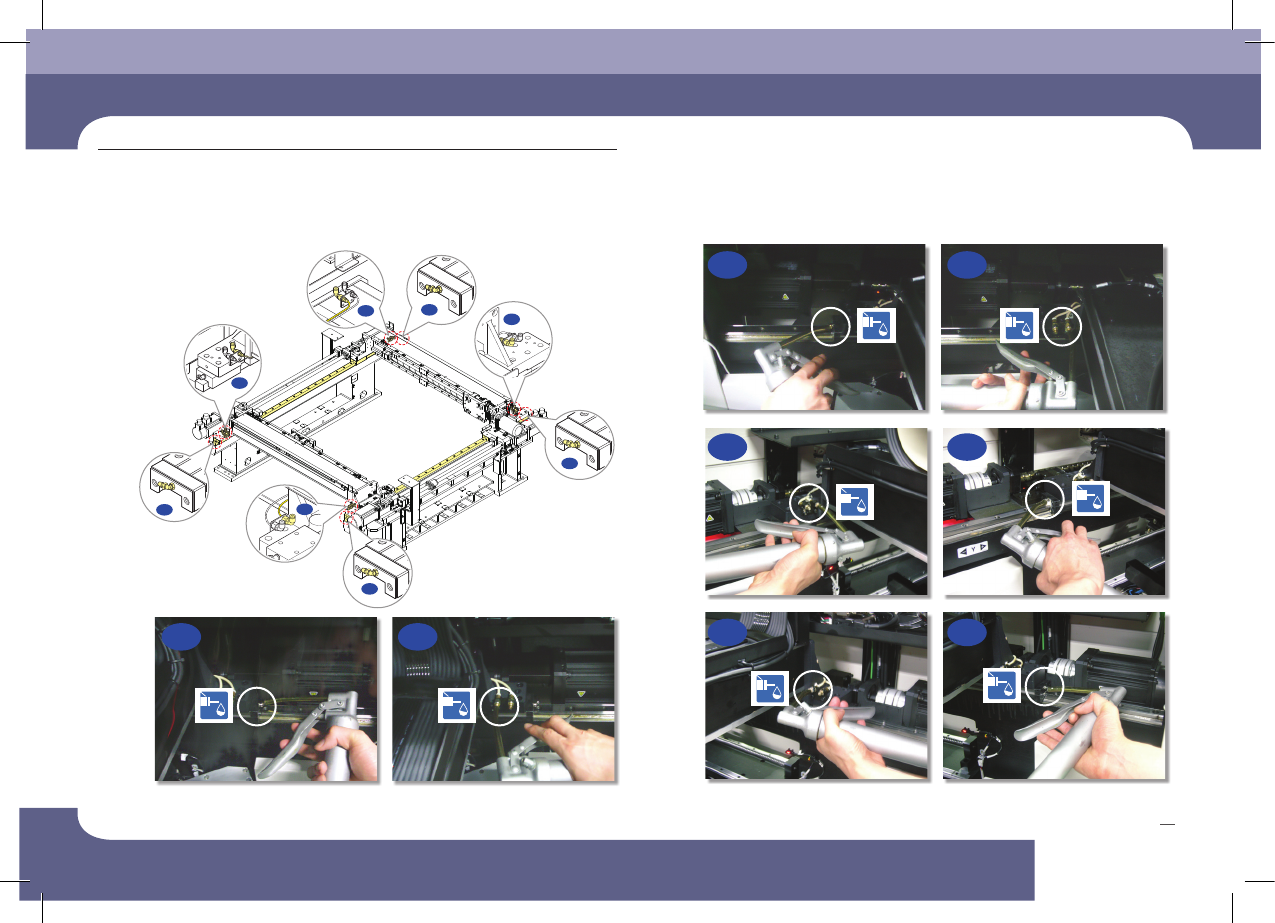

4. 用Grease 注油器给Grease注油
A1
A4
A2
A3
B1
B4
B3
B2
SM471 Maintenance Handbook
62
Chapter 5
Fast & Flexible Chip Shooter
每月检验
5. 使Front/Rear X Frame沿着前后方向往复移动3次。
6. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
