本部分介绍设备维护作业环境、作业工具、维修项目等。

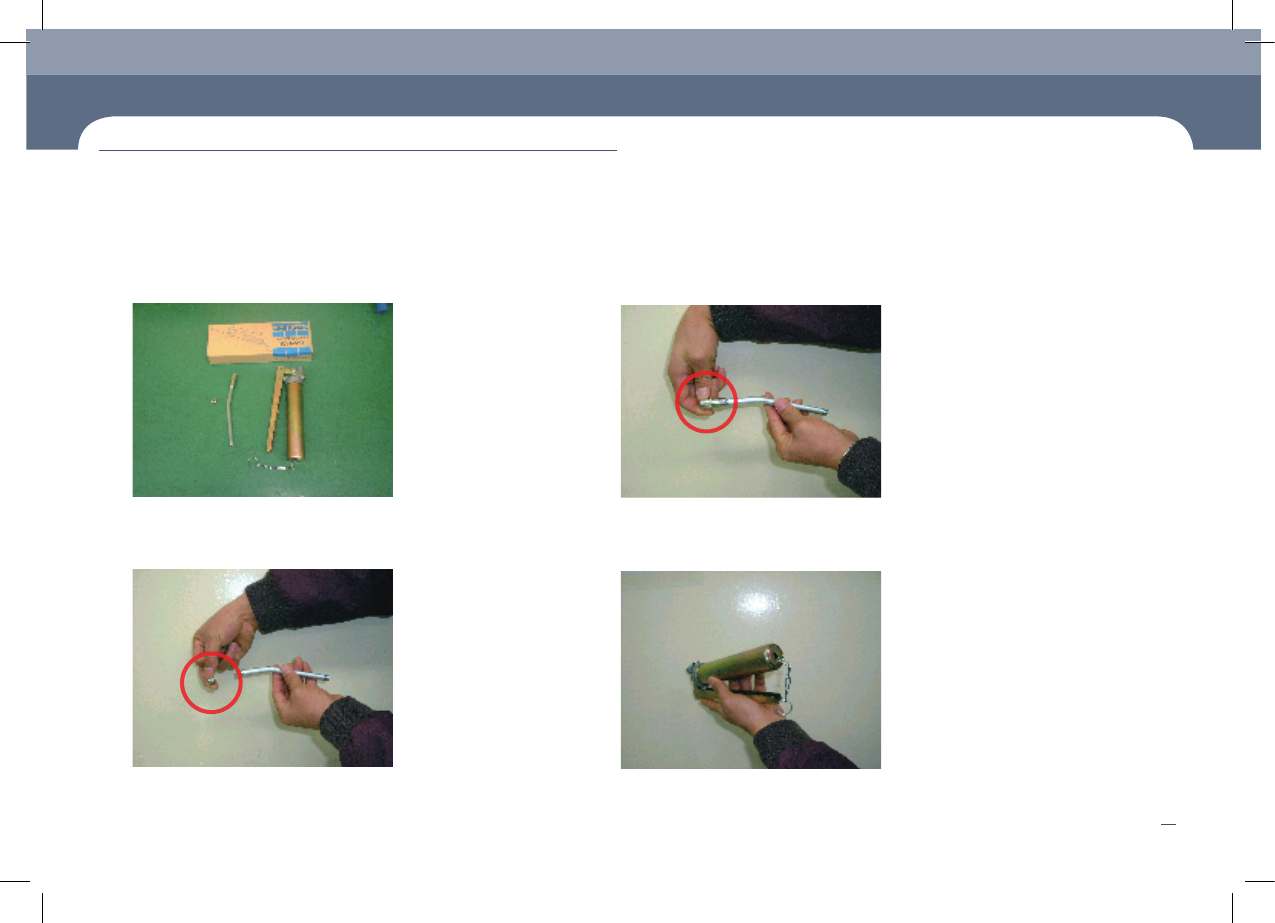

3. 注油器的使用方法
- 注油器的构成：注油器-1，连接管-2，Nipple Tip-2
- 对X L/M Guide注油时，使用短型Nipple Tip。
- 对其它共使用部分注油时，使用长型Nipple Tip。
1. 往后拉气缸杆并且挂在后面的槽(home)上，然后注入润滑脂(Grease)。
Chapter 1
维护条件
SM471 Maintenance Handbook
19
Chapter 1
Fast & Flexible Chip Shooter
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
2. 组装注油口与本体。
3. 让后面的杆前进，用手排除里面的空气。
设备的运行条件严酷时，请随时注意注油状态后进行注油。
注意
4. 肉眼检查后，用手按住并适量注入。 5. 注油后，清除新出来的废润滑脂。
使用指定的注油器按照指定方法注入指定润滑脂。
不得使用其它方法注油。
注意
SM471 Maintenance Handbook
20
Chapter 2
Fast & Flexible Chip Shooter
Check-up List
Reference
Replacement
Time
Remark Required Time
Period No Inspection Item Measures Tools
Daily
1 Nozzle
检查及清扫
气枪, 棉棒 2年
随时检查
10 Minutes
2 Dump Box
清扫 设备使用后
5 Minutes
3 Feeder, Feeder Base
清扫
刷子, 布块
设备使用后
10 Minutes
4 Backup Table
清扫 布块 设备使用后
5 Minutes
5 Air Filter
检查及更换
1年
随时检查
60 Minutes
6 Mist Seperator Filter
检查及更换
1年
随时检查
30 Minutes
Weekly
7 Head Fly Camera Lens
清扫
空气喷射器,棉棒
5 Minutes
8 Head Mirror
清扫
空气喷射器,布块
5 Minutes
9 Cover Cooling Fan Filter
清扫 真空清扫器
10 Minutes
10 Solenoid Valve
检查及更换
C/S 2年
20 Minutes
11 Head Vacuum Filter
检查及更换
C/S 6个月
30 Minutes
Monthly
12 Head Nozzle Holder Tube
检查及更换 另外尺具
C/S
20 Minutes
13 Head Spindle
清扫
气枪, 布块
30 Minutes
14 Conveyor Sensor, Fiducial Mark
检查及清扫
棉棒, 布块
10 Minutes
15 Cover Cooling Fan
检查及清扫
螺丝刀, 真空清扫器
10 Minutes
16 Cover Cooling Fan Filter
检查及更换 真空清扫器
6个月
15 Minutes
17 Control Rack Cooling Fan
检查及清扫
螺丝刀, 真空清扫器
10 Minutes
维修检验事项
1. 维修检验事项
