Chapte r 1 维护条件 SM471 M aintenance Handbook 17 Cha pter 1 Fas t & Fl ex ibl e Chip Sho ot er NO. 通称 物料 番號 1 7mm 扳手 J170001 1 2 T 扳手 J9099034A 3 吸嘴用润滑油 J8001073A 4 喷射器 J8001073A 5 起子 J8001065A 6 活动扳手 J8001066A 7 46mm …
SM471 Maintenance Handbook
16
Chapter 1
Fast & Flexible Chip Shooter
NO.
通称 用途
1
空气喷射器
吹掉
Camera
镜片表面上的灰尘。
2
刷子 清除供料器底座表面的晶片或异物。
3
棉棒
擦拭
Nozzle Holder
。
4
酒精
擦拭
Cover Glass
的表面。
5
干净的布
Mirror
或镜片上有异物而需要清扫时使用
6 Emboss
手套 清扫
Camera
或
Mirror
时使用
1 2
3
4
5
6
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
- 本设备维护时必须使用的Cleaning Kit将随机提供。 这里介绍构成Cleaning Kit的组成物和用途
1. Cleaning Kit(材料编号:J8100118C)
维护用工具
Chapter 1
维护条件
SM471 Maintenance Handbook
17
Chapter 1
Fast & Flexible Chip Shooter
NO.
通称 物料 番號
1 7mm 扳手 J1700011
2 T
扳手
J9099034A
3
吸嘴用润滑油
J8001073A
4
喷射器
J8001073A
5
起子
J8001065A
6
活动扳手
J8001066A
7 46mm 板手 J1700028
1
2
3
4
5
6
7
8
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。

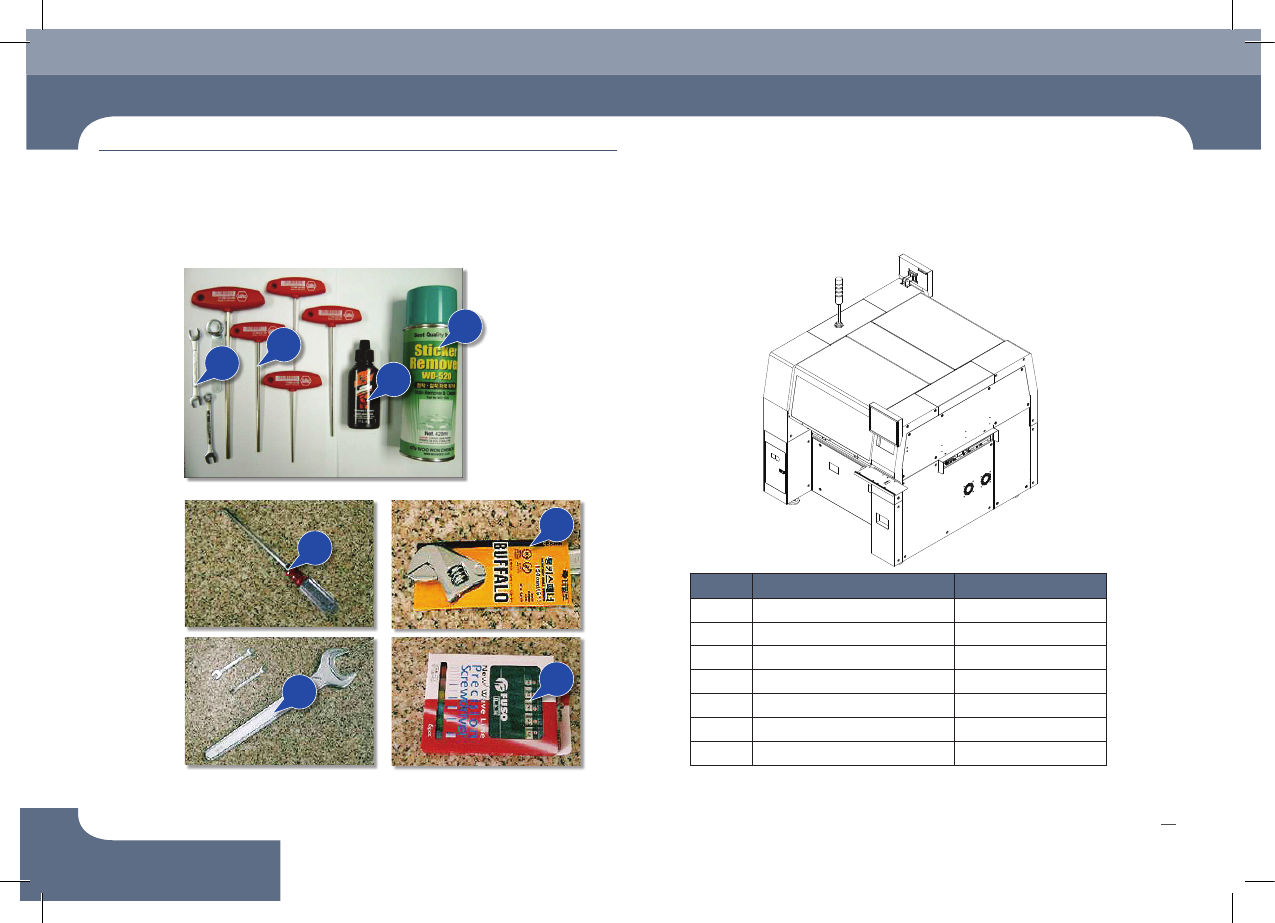

2. 维护用工具
SM471 Maintenance Handbook
18
Chapter 1
Fast & Flexible Chip Shooter
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
3. 注油器的使用方法
- 注油器的构成：注油器-1，连接管-2，Nipple Tip-2
- 对X L/M Guide注油时，使用短型Nipple Tip。
- 对其它共使用部分注油时，使用长型Nipple Tip。
1. 往后拉气缸杆并且挂在后面的槽(home)上，然后注入润滑脂(Grease)。
