SM471 Maintenance Handbook

Chapter 5

Fast & Flexible Chip Shooter

每月检验

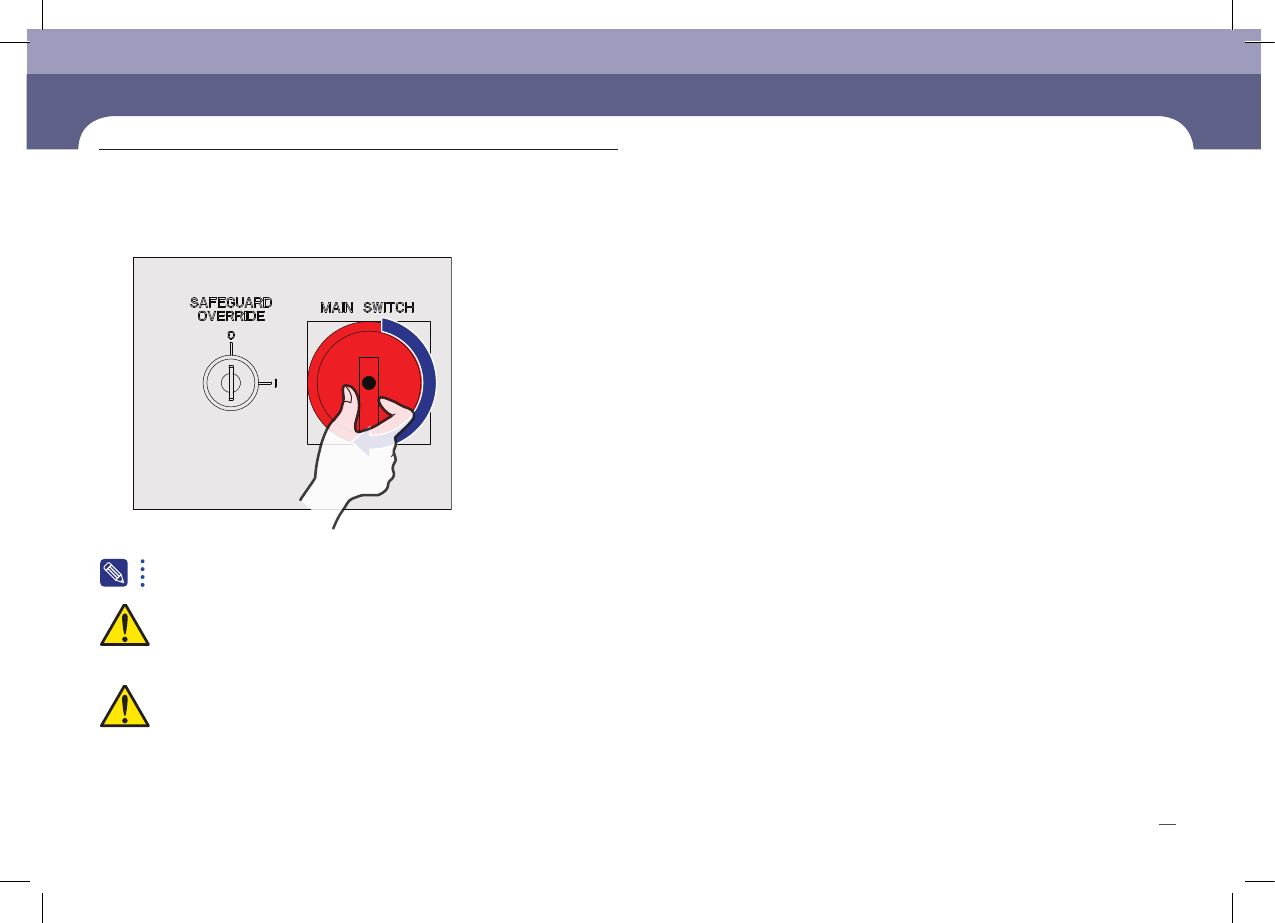

4. 清扫后打开总开关。

注意

打开设备主电源时冷却扇启动，可能手受到伤，误动电缆等可能会触电因此

操作时需要特别注意

注意

更换冷却扇伴随危险，请与本公司C/S公司(STS)或当地代理店

(Local Agent)咨询后采取措施

如果有异常噪音及运行异常则重新关闭设备的主电源后更换冷却扇

SM471 Maintenance Handbook

Chapter 5

Fast & Flexible Chip Shooter

Chapter 5

每月检验

- Rear Head Assembly

也同样进行作业

超细纤维布块, 刷子, 注油器, Grease :EP2 (SHELL)

1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动

(12页）”把各X Frame向两端进行移动

2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。

详细内容请参考’紧急停止（8页）’

3. 用超细纤维布清扫LM Guide Rail及 Ball Screw

Head Spindle, Mirror CAM

清扫及注油

维修项目

措施

4. 利用小brush涂Grease

注意

设备运行的环境不佳时请随时确认注油状态进行注油。

SM471 Maintenance Handbook

Chapter 5

Fast & Flexible Chip Shooter

每月检验

Head Beam Splitter

检查及清扫

空气喷射器

1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动

(12页）”把各X Frame向两端进行移动

2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。

详细内容请参考’紧急停止（8页）’

维修项目

措施

3. 在贴装头下面利用空气喷射器清扫Beam Splitter

4. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
