SM471 Maintenance Handbook
41
Chapter 4
Fast & Flexible Chip Shooter
Chapter 4
每周检查
2
1
每周检查
3. 选择MMI的“Diagnosis”菜单后，选择“Vacuum”子菜单。
Solenoid Valve
的检查
措施
1. 在ANC上插入 CN040吸嘴
2. 设备起动后，把ANC的CN040吸嘴安装到贴装头
SM471 Maintenance Handbook
42
Chapter 4
Fast & Flexible Chip Shooter
3
5
4
每周检查

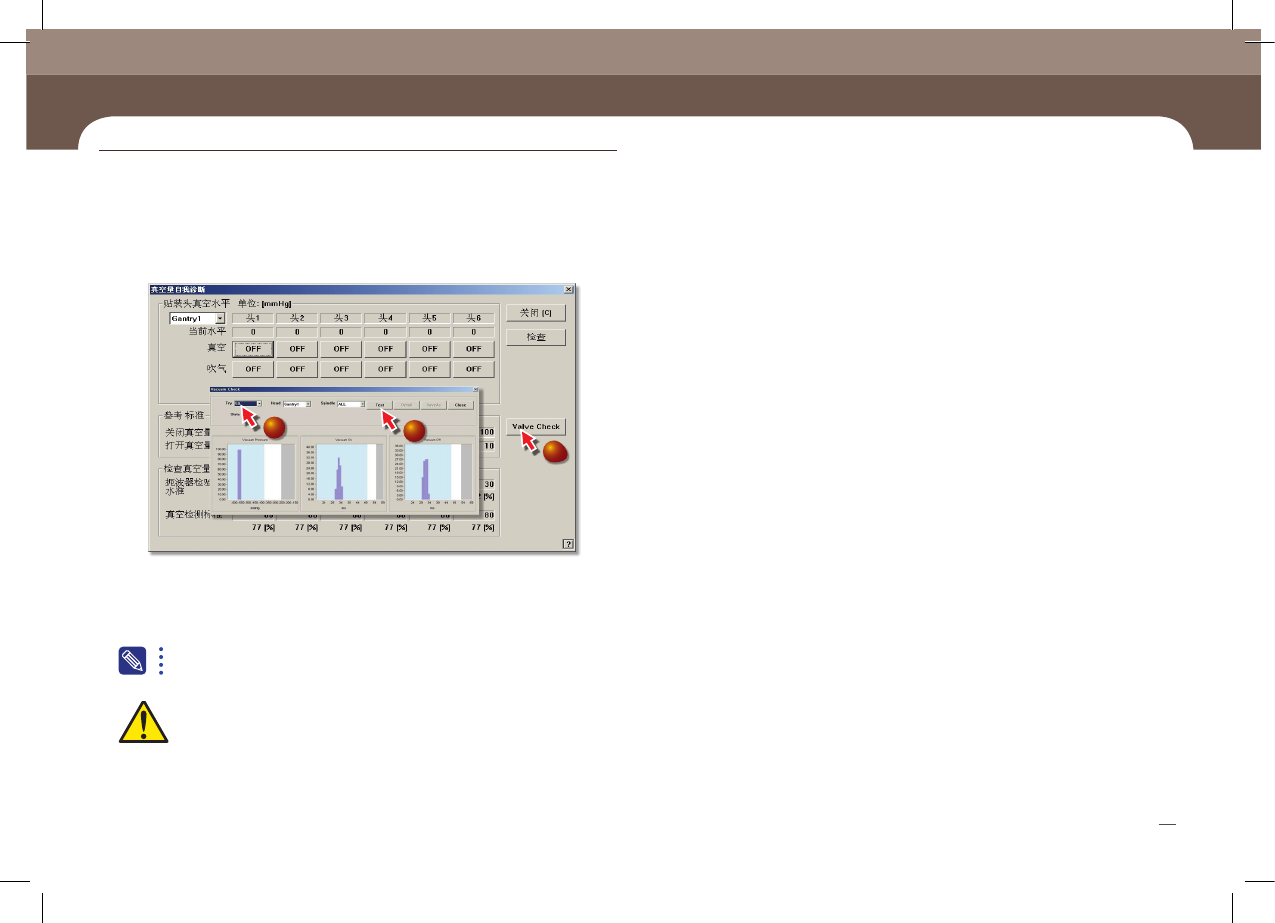

4. 单击<Valve Check>键后，在“Valve Check”对话窗口的<Try>组合框选择
Vacuum ON/OFF次数，然后单击<Test>键。
5. 检查结果为异常时，联系本公司的STS或当地代理店(Local Agent)后更换该电
磁阀(Solenoid Valve)。
有关电磁阀的检查及异常与否的判断请参阅Administrator’s Guide的“14.4
Vacuum”。
警告
真空过滤器以每周为单位进行检查并且至少在6个月内更换，如此才能正常地
形成可以吸附(Pickup)元器件的真空。
电磁阀是消耗品，为了让电磁阀稳定地发挥其功能，建议每两年更换一次电
磁阀。
SM471 Maintenance Handbook
43
Chapter 4
Fast & Flexible Chip Shooter
Chapter 4
每周检查
每周检查

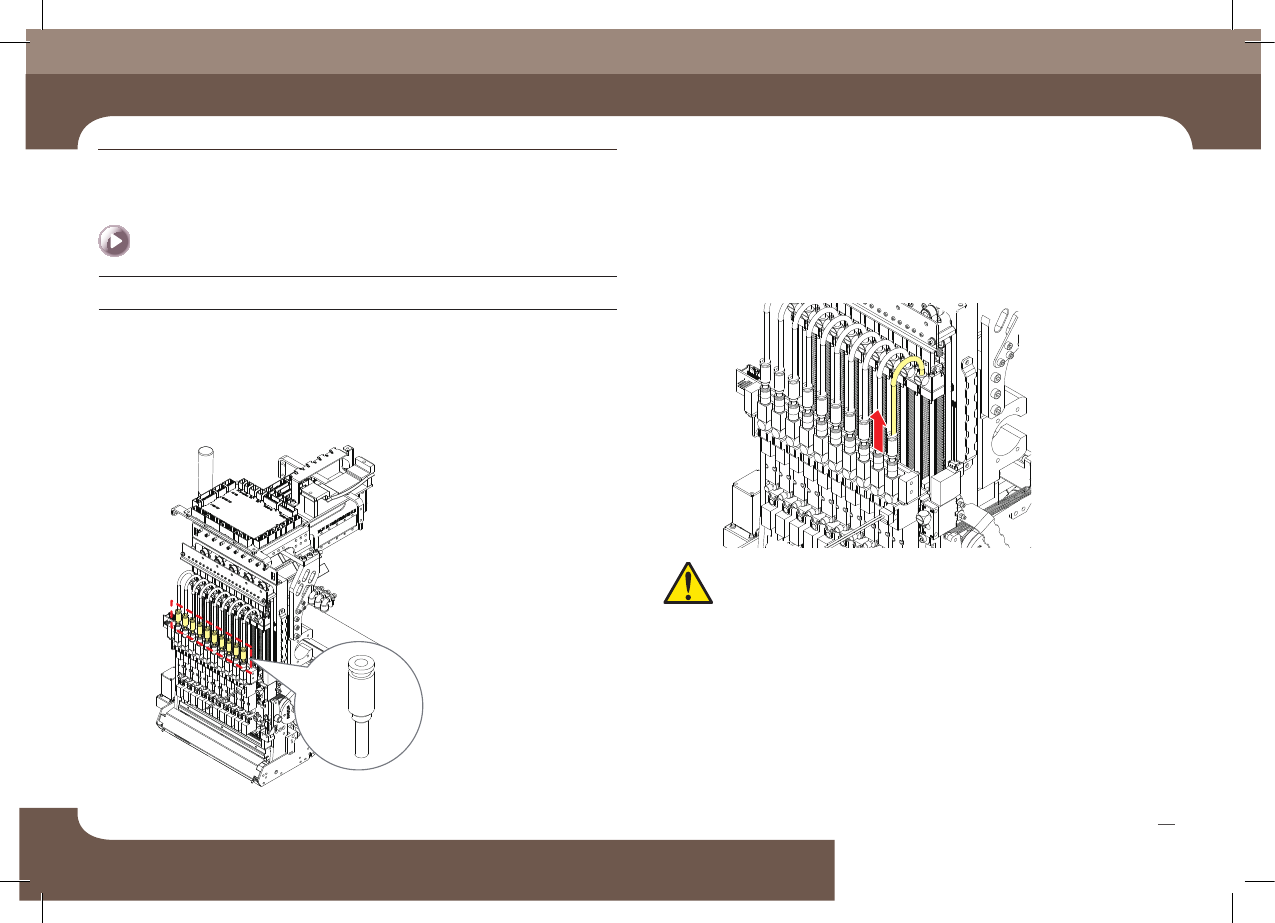

4. 从主轴的one touch fitting分离出coil tube
Head Vacuum Filter
检查及更换
措施
1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动
(12页）”把各X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 检查Vacuum Filter变色与否（检查过滤器变色周期：建议每月1次）
警告
组装Vacuum Filter下端的铝盖时，如果用力过大会损坏FilterAcrylic盖儿。
请用适当的力进行组装。
