SM471 Maintenance Handbook
26
Chapter 3
Fast & Flexible Chip Shooter
每日检查
推荐清洗液
,
Air Gun
,
吸嘴用润滑油
,
喷射用圆瓶
,
内径疏通用别针
,
空气喷射器
, 清洗液
防止因Nozzle的堵塞及碎裂产生的PCB不良
1. 参考”Front X Frmae的正面移动 (9页)”和 “Rear X Frame的背面移动(12页)”把
各X Frame向两端进行移动。
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。详细内容请
参考’紧急停止（8页）’
3. 手动卸装Head Assembly和 ANC的Nozzle

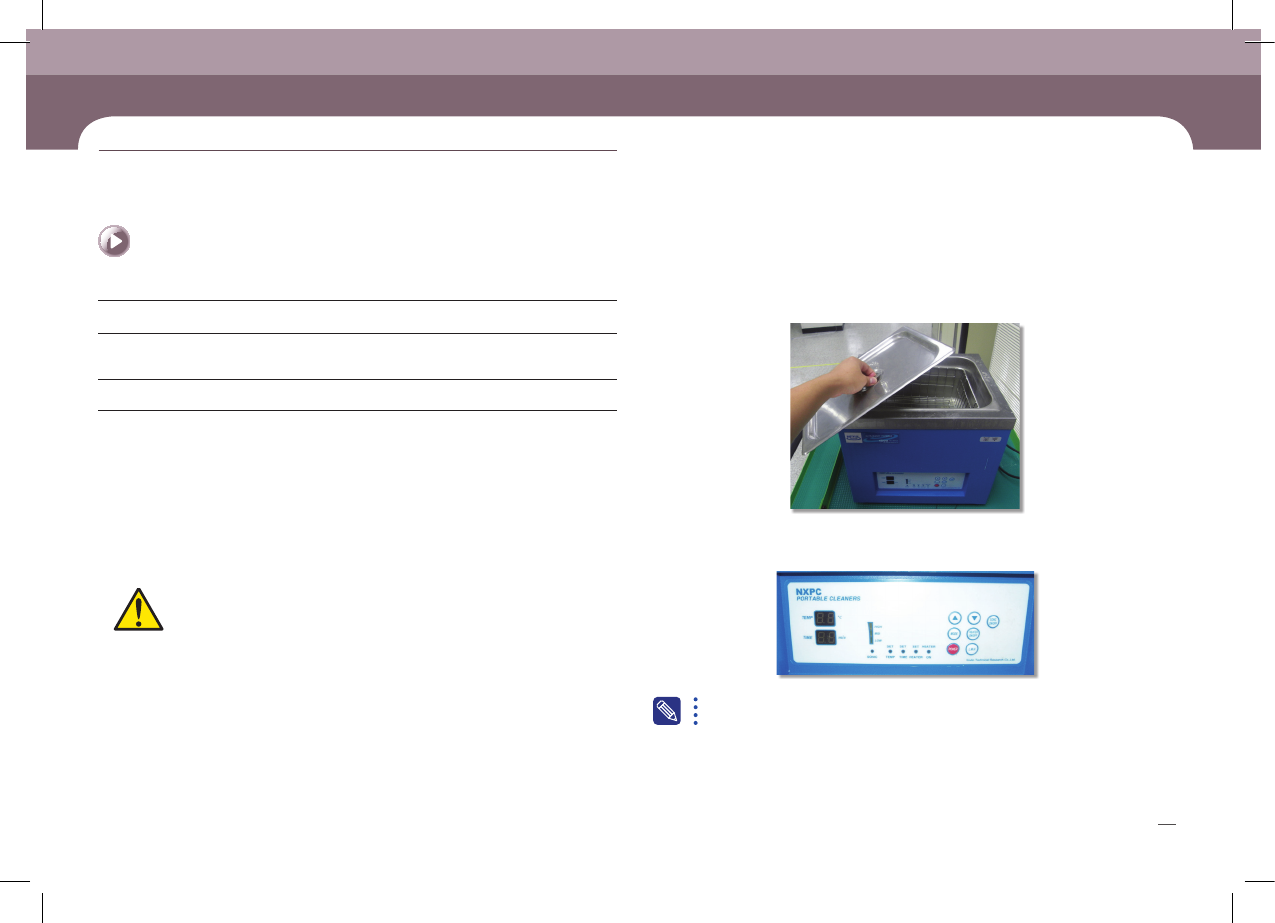

4. 打开超音波清洗器盖
5. 设置超音波清洗器的时间。(一般情况下清洗3~5分钟)
Nozzle
的检查及清扫
维护工具
措施
注意
手动卸装ANC的Nozzle之前必须先记住Nozzle的布置，卸装及清扫完后把
ANC的Nozzle布置成清扫及注油之前的状态进行使用。
有可能超音波清洗机的种类和Setting方法与照片略有差异。
SM471 Maintenance Handbook
27
Chapter 3
Fast & Flexible Chip Shooter
Chapter 3
每日检查
每日检查

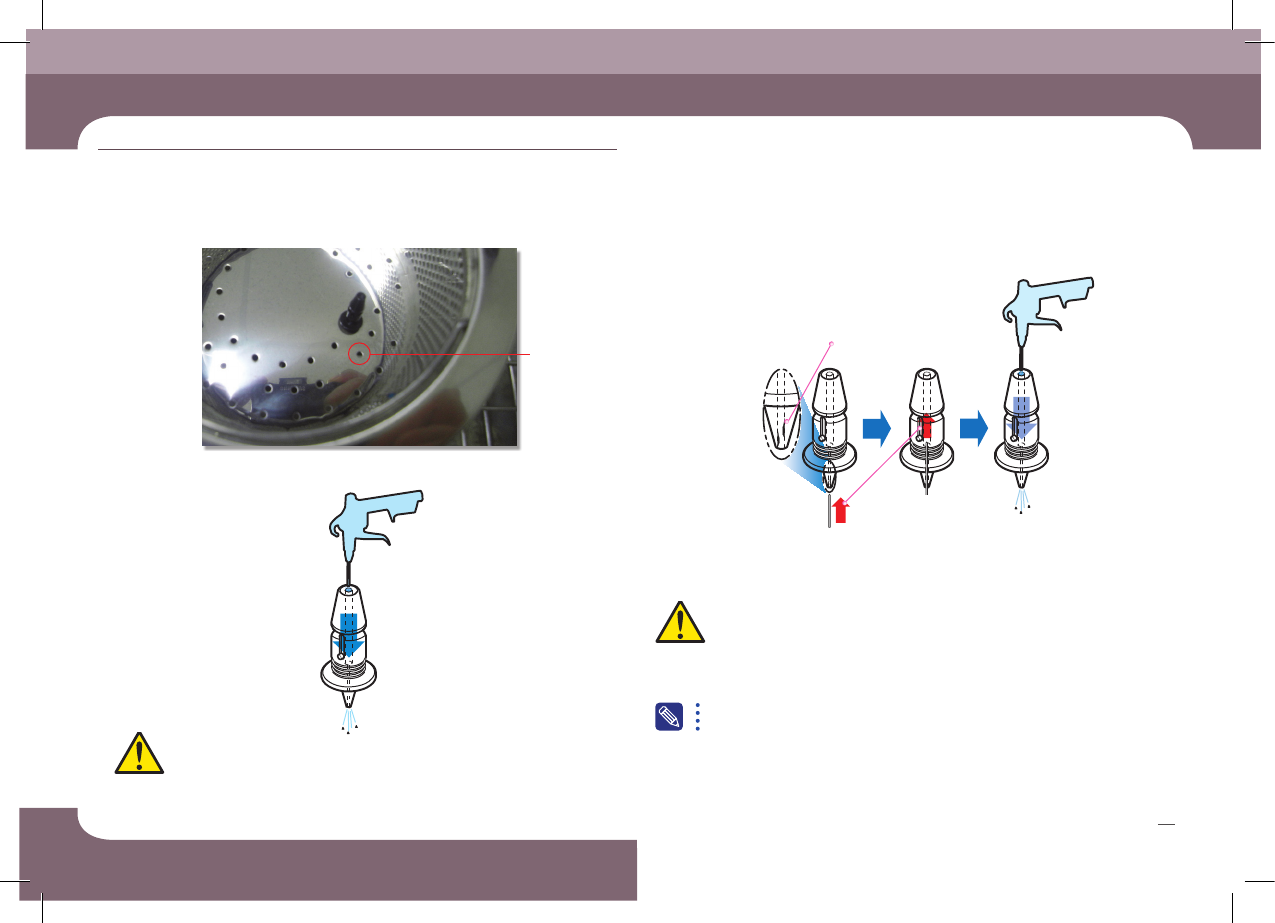

Air gun
供压喷射方向
Nozzle Hole
残存异物
(solder paste 等)
内径疏通用别针
供压喷射方向
Air gun
别针插入方向
- 如果没有清除杂物（solder paste等）时请重复清扫一次
6. 把Nozzle安装于Nozzle网上
7. 用超音波清洗器进行清洗后 用气枪喷射Nozzle的孔。
8. 如果Nozzle内径中残留杂物（solder paste等）时用Pin贯通内径后，用气枪通过
Nozzle的孔进行清扫
警告
在使用风枪时如果不戴保护眼镜可能会伤害到眼睛。
请在使用风枪时戴上保护眼镜。
注意
为了防止清洗液残留在Nozzle中，用干净的布擦拭清洗液。
持续残留杂物时，请咨询我公司C/S公司(STS)或当地代理商（Local agent）
进行调节
利用超声波清洗器清洗吸嘴(Nozzle)时，可以进一步提高吸嘴的清洗程度。
(通常可以省略步骤3~5)
Nozzle
Hole
