SM471 Maintenance Handbook
29
Chapter 3
Fast & Flexible Chip Shooter
Chapter 3
每日检查
① ②
③
每日检查
①
举起
Dump Box ②
分离
Dump Box
③
清空
NG
部件
布块, 单面刷
防止Dump Box内NG部件充溢流入设备内部

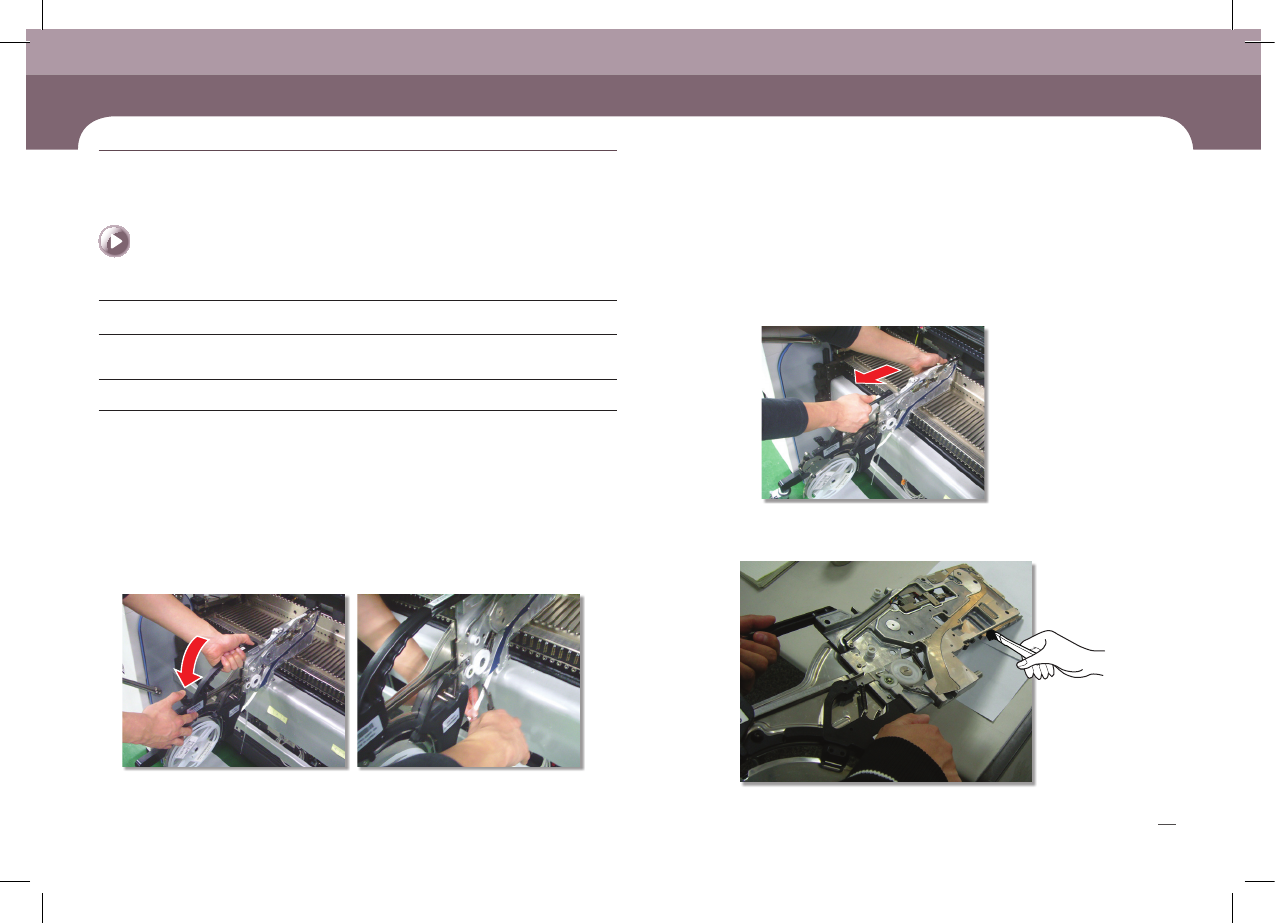

1. 按下“Feeder Change”使Front/Rear X Frame移动到设备的中间位置。
(详细内容请参阅“Front/Rear X Frame移动到中间位置(Page 8)”)
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 清空Dump Box内NG部件
4. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
Dump Box
清扫
维修项目
措施
把没有进入抛料盒(Dump Box)而掉到下面的元件清除掉
注意
SM471 Maintenance Handbook
30
Chapter 3
Fast & Flexible Chip Shooter
每日检查
①
后拉
GRIP ②
除去
COVER TAPE
③
卸载供料器
刷子
清扫Feeder及Feeder Base 可以防止Feeder安装错误及接口的接触不良。
1. 按下“Feeder Change”使Front/Rear X Frame移动到设备的中间位置。
(详细内容请参阅“Front/Rear X Frame移动到中间位置(Page 8)”)
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 从Feeder bass分离Feeder。
4. 用毛笔清扫Feeder连接器和install Guide
清扫
Feeder
及
Feeder Base
维修项目
措施
SM471 Maintenance Handbook
31
Chapter 3
Fast & Flexible Chip Shooter
Chapter 3
每日检查
每日检查
① 在相应
Slot
固定供料器 ② 固定把手
(Grip)

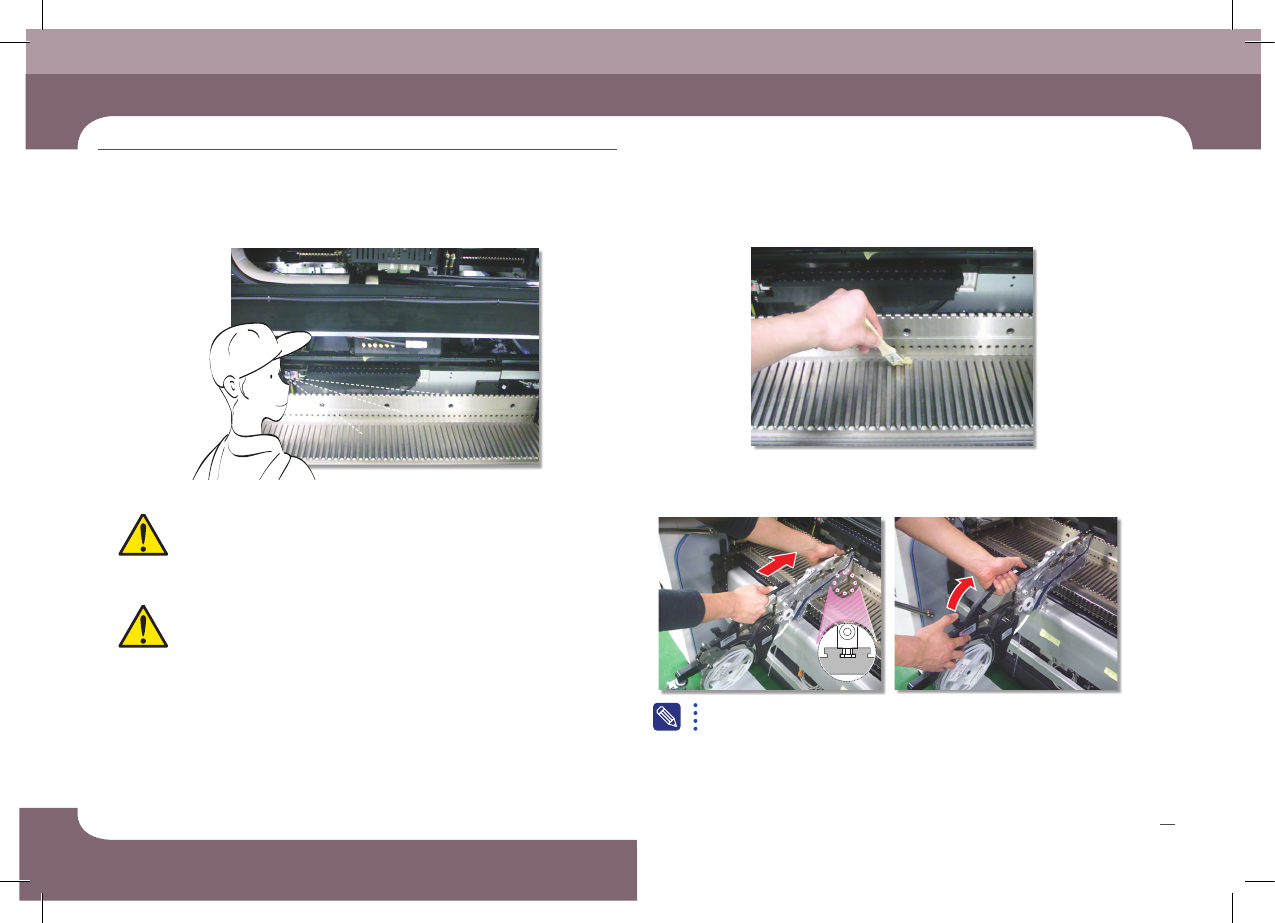

5. 用肉眼确认Feeder base slot和连接器中是否有杂物。 6. 利用单面刷清扫Feeder base slot和连接器
7. 重新设置feeder
8. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
注意
未进行肉眼检验或扫除供料器底座顶面和供料器Slot状态下，将供料器安装在
供料器底座时，可能会带来供料器安装、卸装不便。
注意
不要强制安装供料器，供料器卸装后，肉眼检验供料器底座必要时请进行扫除。
正常安装时，LED color将成为green
