SM471 M aintenance Handbook 8 Cha pter 1 Fas t & Fl ex ibl e Chip Sho ot er 维护条件 本部分介绍设备维护作业环境、作业工具、维修项目等。 Front/Rear X F rame 移动到设备的中间位置时的情形。 1. 按 ‘EMG’ 开关 2. 按 ‘ST OP’ 按钮 3. 按 ‘RESET’ 按钮 1. 按下 ’FEEDER CHANGE’ 开关 2.…
Chapter 1
维护条件
SM471 Maintenance Handbook
7
Chapter 1
Fast & Flexible Chip Shooter
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
Main 电源 OFF
1. 切断电源步骤
维护前共同执行程序
警告
正常结束 MMI时需要关闭系统，否则可能由于非正常关闭使系统出错造成设备损坏或人员受伤。
一定要在正常结束MMI后关闭系统。
警告
确保在维护和修理机器以前切断电源，否则可能发生事故导致操作人员受伤。
② 按‘RESET’按钮
① 按‘STOP’按钮
③ File Menu 按钮
④ 单击MMI的’EXIT’按钮
⑤ 显示器上出现
“现在可以关闭系统电源”
提示时，关闭“Main”开关
⑥ 关闭主电源断路器
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
1
2
4
3
6
5
SM471 Maintenance Handbook
8
Chapter 1
Fast & Flexible Chip Shooter
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。

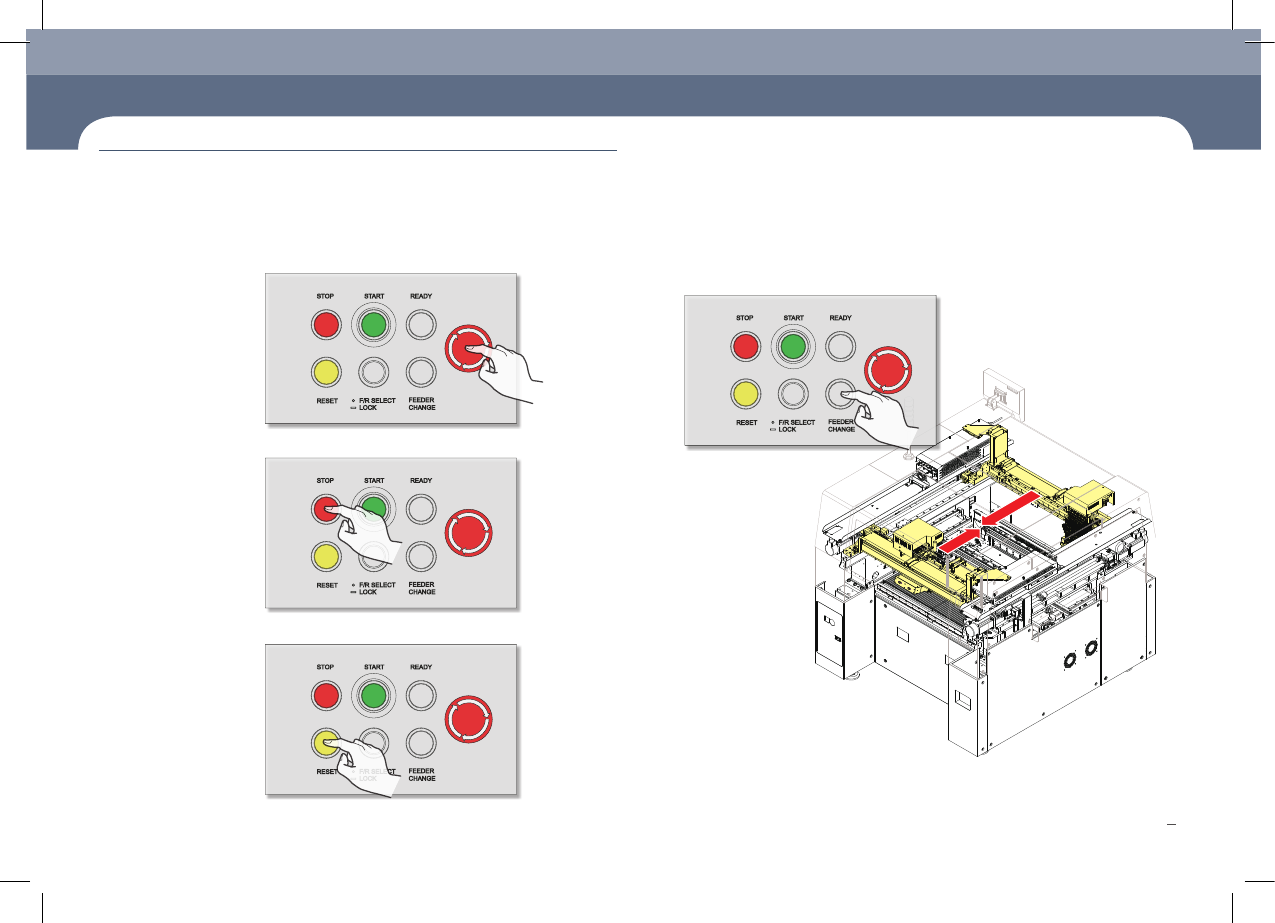

Front/Rear X Frame
移动到设备的中间位置时的情形。
1. 按‘EMG’开关
2. 按‘STOP’按钮
3. 按‘RESET’按钮
1. 按下’FEEDER CHANGE’开关
2. 紧急停止
3. Front/Rear X Frame移动到设备的中间位置
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
Chapter 1
维护条件
SM471 Maintenance Handbook
9
Chapter 1
Fast & Flexible Chip Shooter
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
按
‘
’
按钮
Front X-Frame
移动到要求位置
为止继续按键
按
‘JOG’
按钮
选择
G1
选择
XY
4. Front X-Frame 前面移动
1. 按‘MODE’按钮 2. 按‘AXIS’按钮 3. 按‘G.SEL’按钮 4. 按操作键 Front X Frame前面移动
SM321
1
2
3
1 2 3 4
9 10 1112
5 6 7 8
SM321
1
2
3
1 2 3 4
9 10 1112
5 6 7 8
SM321
1
2
3
1 2 3 4
9 10 1112
5 6 7 8
SM321
1
2
3
1 2 3 4
9 10 1112
5 6 7 8
