SM471 Maintenance Handbook
27
Chapter 3
Fast & Flexible Chip Shooter
Chapter 3
每日检查
每日检查
Air gun
供压喷射方向
Nozzle Hole
残存异物
(solder paste 等)
内径疏通用别针
供压喷射方向
Air gun
别针插入方向
- 如果没有清除杂物（solder paste等）时请重复清扫一次
6. 把Nozzle安装于Nozzle网上
7. 用超音波清洗器进行清洗后 用气枪喷射Nozzle的孔。
8. 如果Nozzle内径中残留杂物（solder paste等）时用Pin贯通内径后，用气枪通过
Nozzle的孔进行清扫
警告
在使用风枪时如果不戴保护眼镜可能会伤害到眼睛。
请在使用风枪时戴上保护眼镜。
注意
为了防止清洗液残留在Nozzle中，用干净的布擦拭清洗液。
持续残留杂物时，请咨询我公司C/S公司(STS)或当地代理商（Local agent）
进行调节
利用超声波清洗器清洗吸嘴(Nozzle)时，可以进一步提高吸嘴的清洗程度。
(通常可以省略步骤3~5)
Nozzle
Hole
SM471 Maintenance Handbook
28
Chapter 3
Fast & Flexible Chip Shooter
吸嘴用润滑油
注入Nozzle润滑
油的地方
Nozzle Spring
每日检查

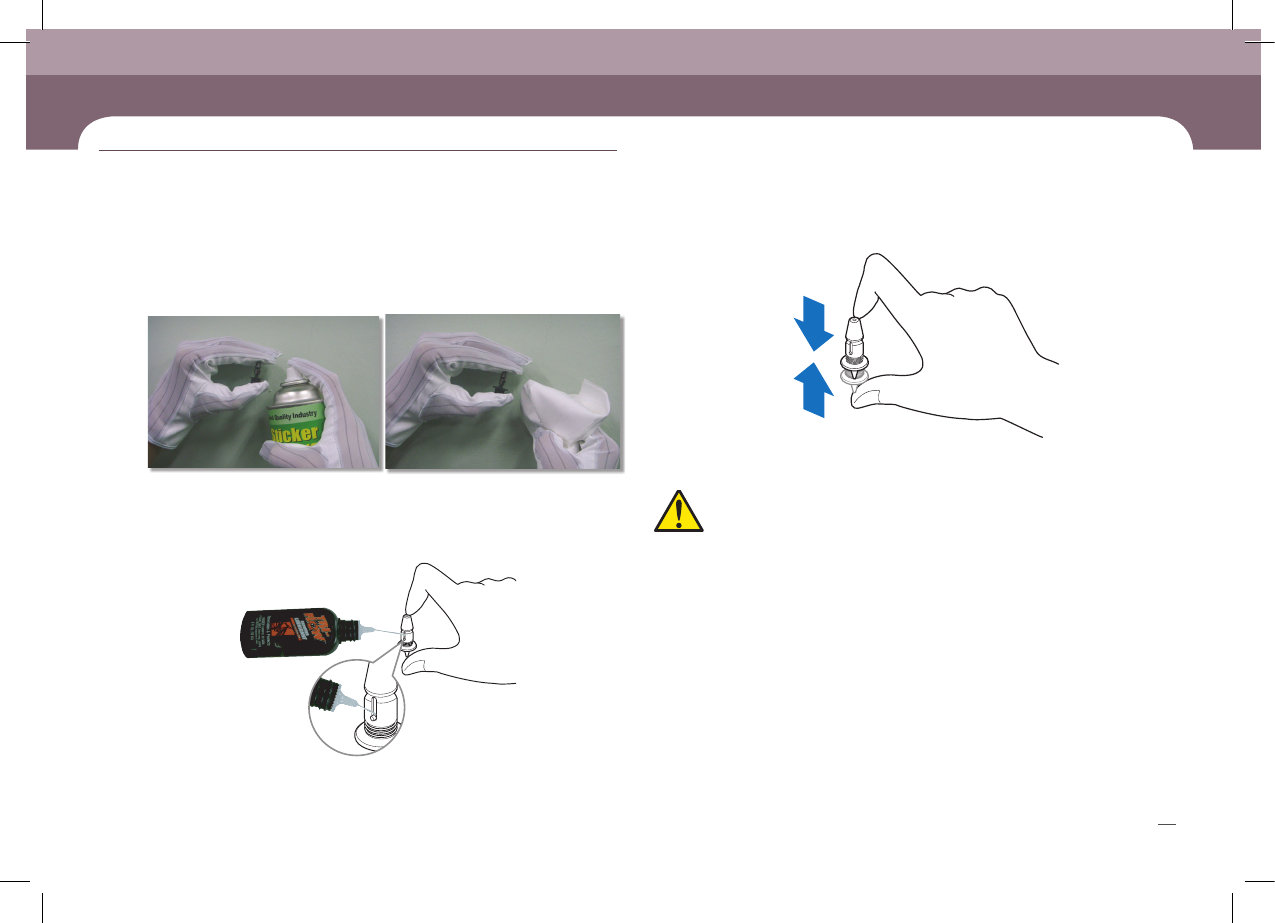

- 使用喷射用吸管在喷嘴外观喷射本公司推荐的清洗液
- 喷射清洗液1分钟后用干净的布擦拭Nozzle外观。
- 如果没有清除杂物（solder paste等）时请重复清扫一次
9. 清扫Nozzle外观的方法如下
10. Nozzle弹簧的润滑状态不良导致弹簧过紧时，请注入适当地注入我公司提供的
Nozzle用润滑油
11. 注油后为了均匀扩散请压4~5回Nozzle
12. 参考“解除紧急停止（14页）”解除紧急停止后重新进行作业
注意
使用适当量的润滑油。润滑油不足时，Nozzle的润滑状态不圆滑，
但润滑油过多时与杂物捏成团会产生Pickup不良。
SM471 Maintenance Handbook
29
Chapter 3
Fast & Flexible Chip Shooter
Chapter 3
每日检查
① ②
③
每日检查
①
举起
Dump Box ②
分离
Dump Box
③
清空
NG
部件
布块, 单面刷
防止Dump Box内NG部件充溢流入设备内部

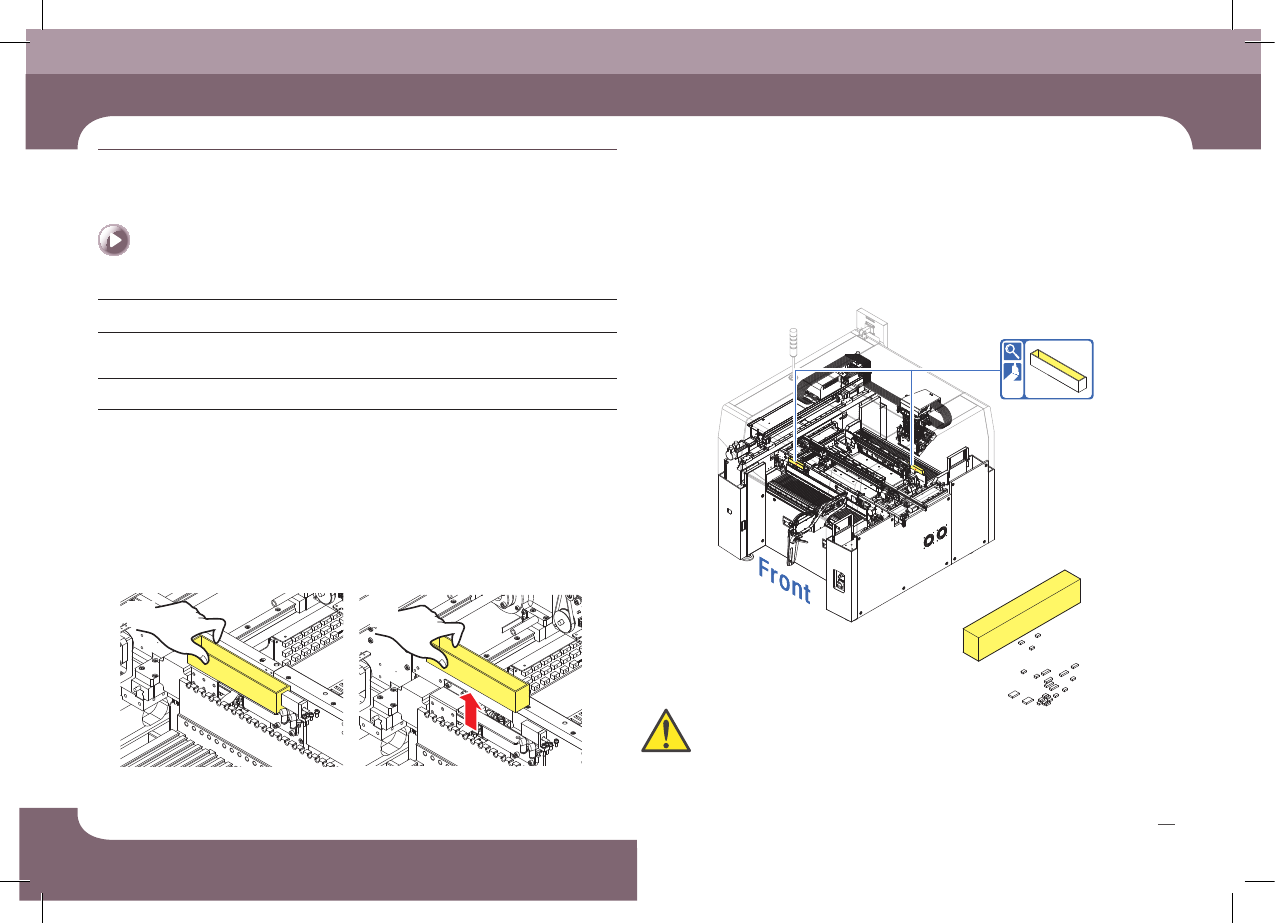

1. 按下“Feeder Change”使Front/Rear X Frame移动到设备的中间位置。
(详细内容请参阅“Front/Rear X Frame移动到中间位置(Page 8)”)
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 清空Dump Box内NG部件
4. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
Dump Box
清扫
维修项目
措施
把没有进入抛料盒(Dump Box)而掉到下面的元件清除掉
注意
