Chapte r 2 维修检验事项 SM471 M aintenance Handbook 21 Cha pter 2 Fas t & Fl ex ibl e Chip Sho ot er Check -up List Reference Remark Required T ime Period No Inspection Item Measures T ools Monthly 18 Head Spindle, Mirr or…
SM471 Maintenance Handbook
20
Chapter 2
Fast & Flexible Chip Shooter
Check-up List
Reference
Replacement
Time
Remark Required Time
Period No Inspection Item Measures Tools
Daily
1 Nozzle
检查及清扫
气枪, 棉棒 2年
随时检查
10 Minutes
2 Dump Box
清扫 设备使用后
5 Minutes
3 Feeder, Feeder Base
清扫
刷子, 布块
设备使用后
10 Minutes
4 Backup Table
清扫 布块 设备使用后
5 Minutes
5 Air Filter
检查及更换
1年
随时检查
60 Minutes
6 Mist Seperator Filter
检查及更换
1年
随时检查
30 Minutes
Weekly
7 Head Fly Camera Lens
清扫
空气喷射器,棉棒
5 Minutes
8 Head Mirror
清扫
空气喷射器,布块
5 Minutes
9 Cover Cooling Fan Filter
清扫 真空清扫器
10 Minutes
10 Solenoid Valve
检查及更换
C/S 2年
20 Minutes
11 Head Vacuum Filter
检查及更换
C/S 6个月
30 Minutes
Monthly
12 Head Nozzle Holder Tube
检查及更换 另外尺具
C/S
20 Minutes
13 Head Spindle
清扫
气枪, 布块
30 Minutes
14 Conveyor Sensor, Fiducial Mark
检查及清扫
棉棒, 布块
10 Minutes
15 Cover Cooling Fan
检查及清扫
螺丝刀, 真空清扫器
10 Minutes
16 Cover Cooling Fan Filter
检查及更换 真空清扫器
6个月
15 Minutes
17 Control Rack Cooling Fan
检查及清扫
螺丝刀, 真空清扫器
10 Minutes
维修检验事项
1. 维修检验事项
Chapter 2
维修检验事项
SM471 Maintenance Handbook
21
Chapter 2
Fast & Flexible Chip Shooter
Check-up List
Reference Remark Required Time
Period No Inspection Item Measures Tools
Monthly
18 Head Spindle, Mirror CAM
清扫及涂抹
刷子, 布块 EP2 (SHELL)
注油周期3个月
30 Minutes
19 Beam Splitter
检查及清扫 空气喷射器
20 Minutes
20 X Frame LM Guide, Ball Screw
清扫及注油
注油器, 布块 AFE (THK)
注油周期4个月
60 Minutes
21 Y Frame LM Guide
清扫及注油
注油器, 布块 AFE (THK)
注油周期2个月
60 Minutes
22 Y Frame Ball Screw
清扫及注油
注油器, 布块 AFE (THK)
注油周期2个月
20 Minutes
23
Conveyor LM Guide, Lead Screw
清扫,涂抹,注油
清扫,涂抹,
注油
注油器, 布块,
布块
注油 : EP2 (SHELL)
涂抹 : G-142K (Kanto
Kasei)
注油周期6个月
注油周期2个月
30 Minutes
Other 24
清扫护盖(Cover) 布块
10 Minutes
维修检验事项
设定部品检验及交换周期
- 以规定使用环境为准。
- 使用条件比较恶劣时，检验周期及部品交换周期将会缩短。
- 在上表中，C/S指的是由本公司指定的C/S公司STS或海外的当地代理店(Local Agent)。
SM471 Maintenance Handbook
22
Chapter 2
Fast & Flexible Chip Shooter
维修检验事项

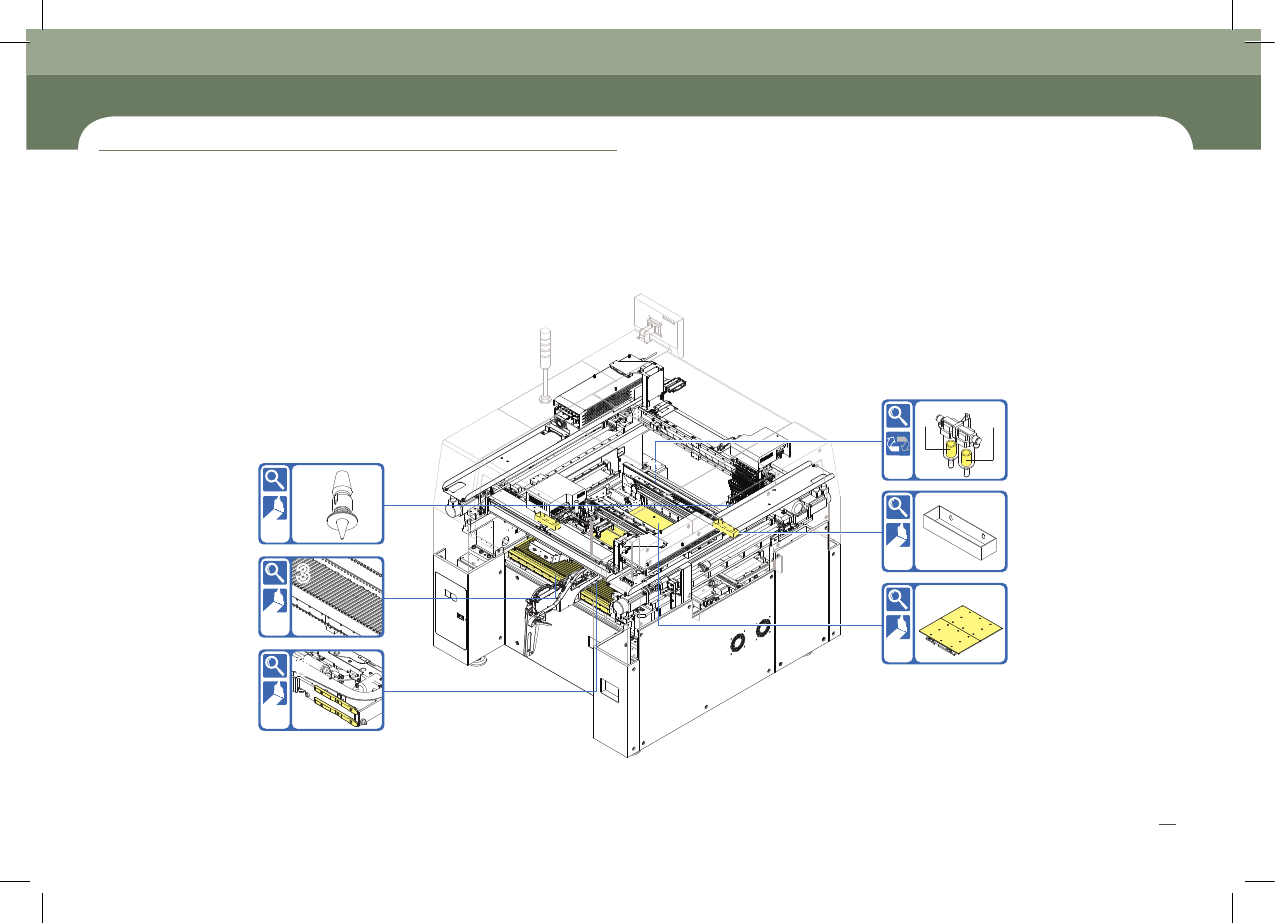

2. 日常检验目录
2
4
65
1
3
3
