1. 생산을 시작한다
여기에서는이미등록되어있는기판데이터를선택해서 ,부품을실장하는방법을설명합니다 .
1
기판데이터를 선택합니다 .
1. 기판데이터가미선택일경우에는셋업화면의[ 기판선택 ] 버튼을누르고 ,등록되어있는기판데이터
를표시합니다 .
2. 생산할기판명에커서를맞추고 ,[ 선택 ] 버튼을누릅니다 .선택한기판데이터가읽혀집니다 .

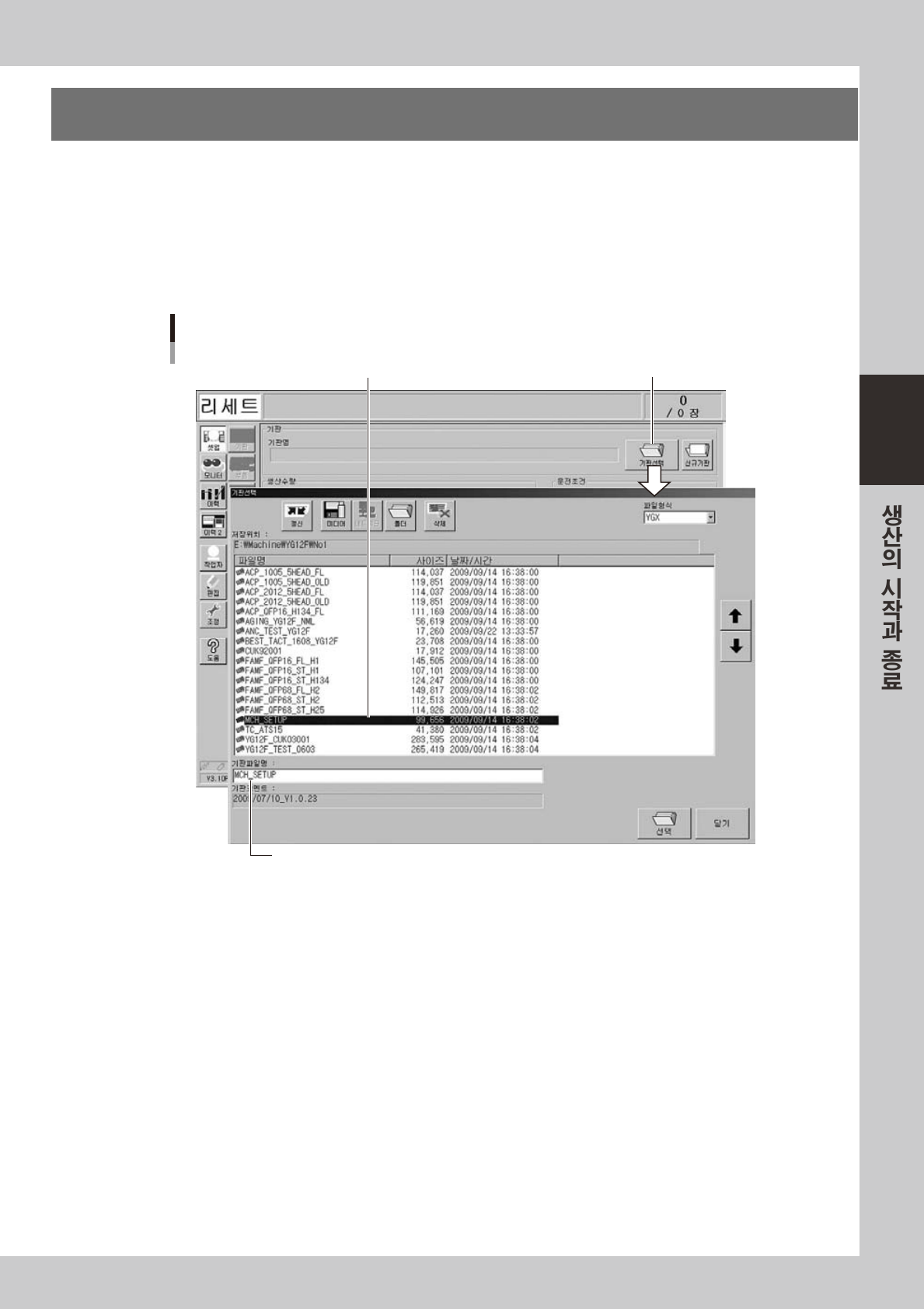

[기판선택]버튼
선택된 기판명이 표시된다
등록되어 있는 기판리스트에서 선택한다
기판명의 선택
28300-M7-00
3-2
3
2
컨베이어 유니트의 셋업을 실행합니다 .
[ 장치 ]-「컨베이어」탭화면을열고 ,기판에맞춰컨베이어폭과기판고정유니트를조정하십시오 .
상세내용은제 2 장[3.4컨베이어의셋업을실행한다 ] 를참조해주십시오 .

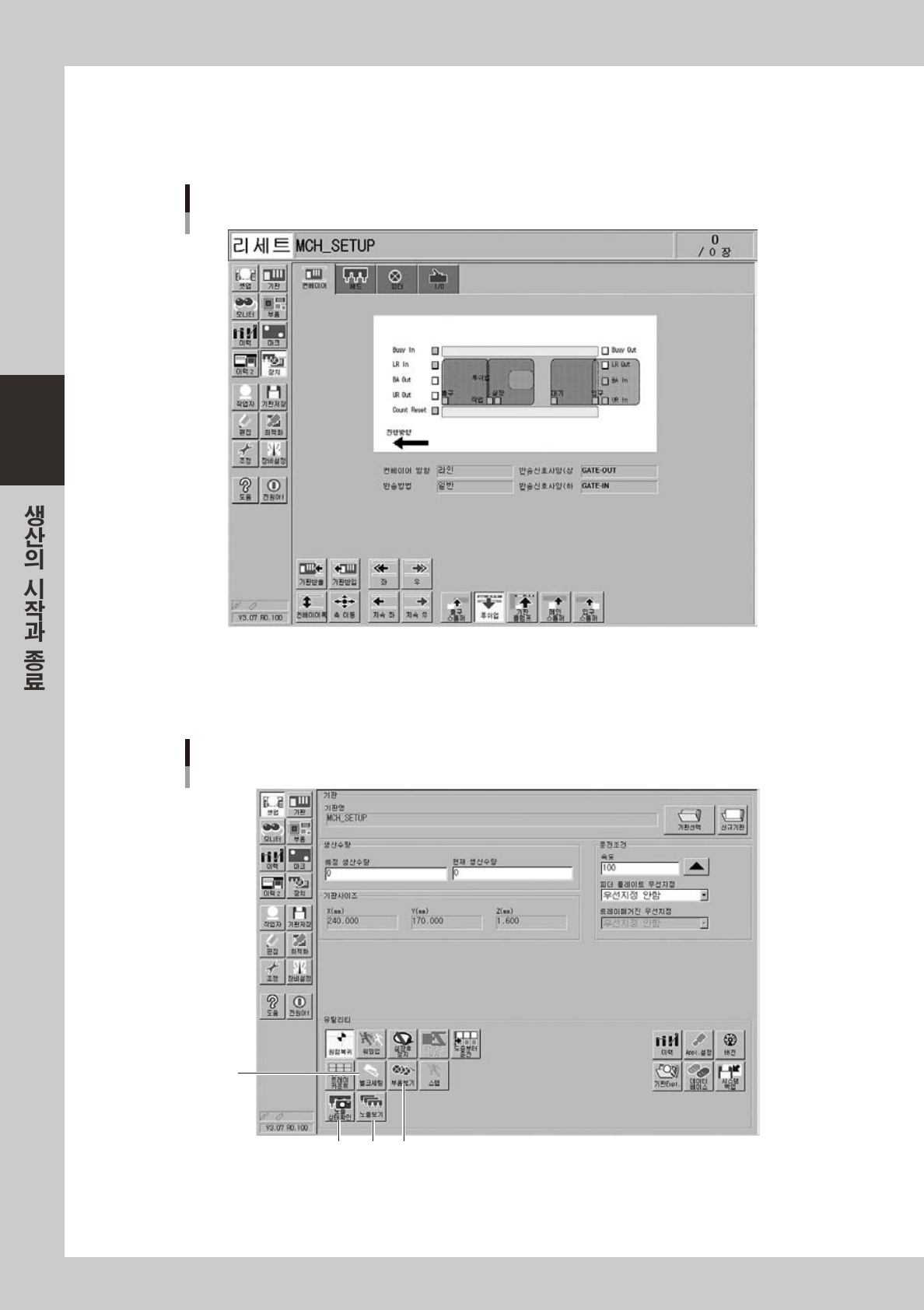

「장치」ー「컨베이어」화면
2 8301-M7- 00
3
다른 셋업항목을 확인합니다 .
「셋업」화면으로돌아가서아래의버튼을누르고 ,필요한확인이나설정을해주십시오 .
3
124

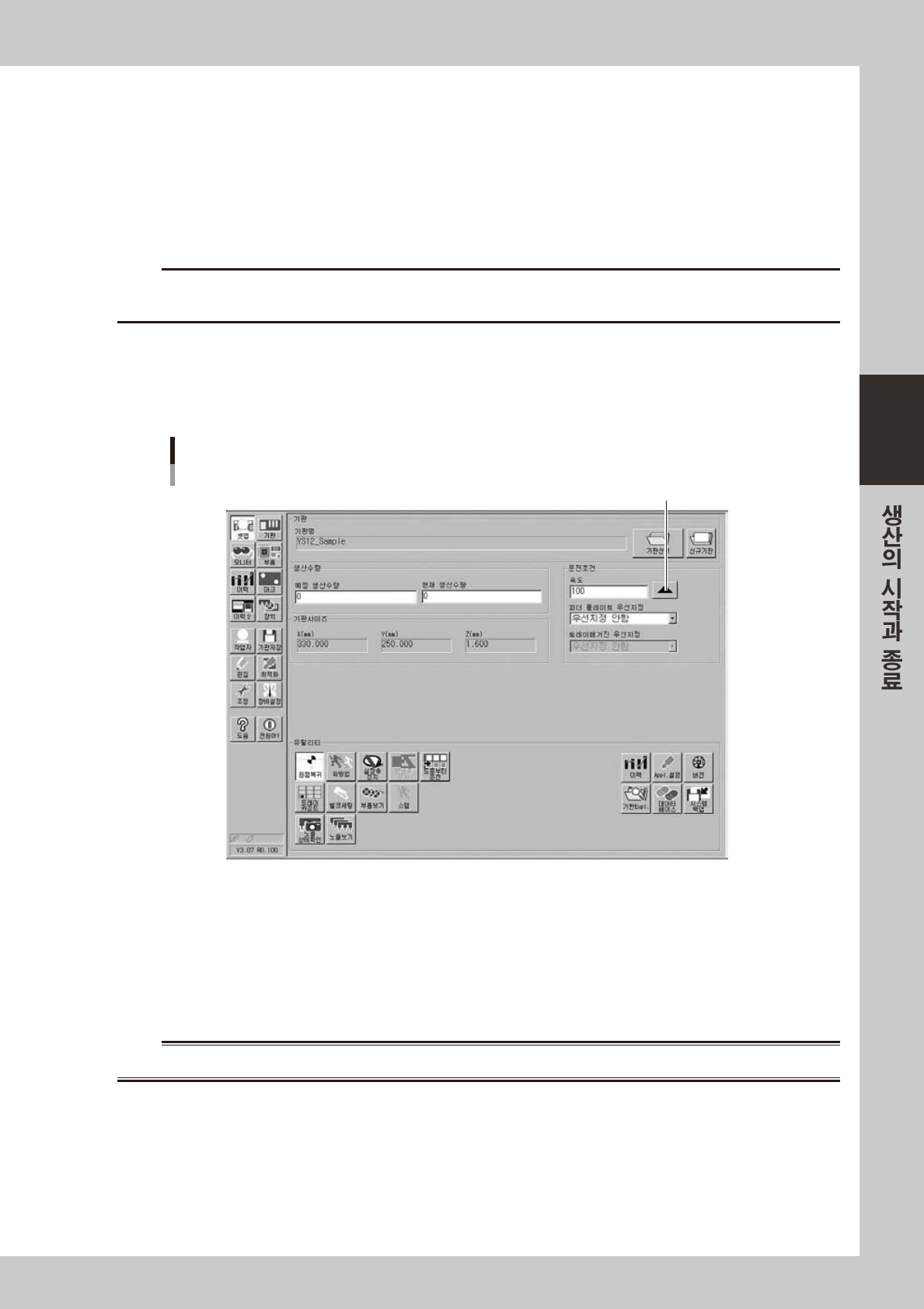

「셋업」화면
28302-M7-00
1. [ 부품보기 ] 버튼
기판의생산에필요한부품공급장치의지정된피더세트위치등을표시합니다 .각부품피더가올바른위치에세팅되어
있는지확인하시기바랍니다 .
3-3
3
2. [ 노즐보기 ] 버튼
각헤드에사용할노즐타입이표시됩니다 .노즐스테이션이장착되어있지않을경우나자동노즐체인지를하지않는헤드
를사용하고있는경우에는 ,[ 노즐보기 ] 를토대로각헤드에적정한노즐이장착되어있는지확인해주십시오 .
3. [ 벌크세팅 ] 버튼
현재사용할수없습니다 .
4. [ 노즐상태확인 ] 버튼
노즐선단의오염상태를부품인식용카메라로체크합니다.이체크결과가에러가되었을경우는,노즐청소를해주십시오 .
c
주의
노즐은사용함에따라점차오염되므로 ( 노즐의청소를권장합니다 .),이확인을몇번이나반복해서실행했을경우 ,OK 되거나
NG 되지만 ,이것은트러블이아닙니다 .
4
운전속도를 설정합니다 .
운전조건의「속도」에는현재설정되어있는운전속도가표시되어있습니다 .운전속도를변경하고자할
경우 [ ▲ ] 버튼을눌러주십시오 .
운전 속도를 설정한다
운전속도의 설정
28303-M7-00
5
운전을 시작합니다 .
1. 비상정지버튼을해제하고 ,오퍼레이션패널의「READY」버튼을누릅니다 .
2. 안전을확인한후 ,오퍼레이션패널의「START」버튼을누릅니다 .
3. 입구센서가기판을감지하면컨베이어벨트가회전하기시작하고 , 기판을작업위치까지반송하여
부품의실장을시작합니다 .
w
경고
표시등의 녹색등이 점등된 ( 자동운전중 ) 상태에서는 , 절대로 헤드의 가동 범위내에 들어가지 마십시오 .
