2-33 2 4.2.2 팔레트를 A TS 1 5 에 세팅 한다 1 A TS 1 5 의 도 어 를 엽 니 다 . 도 어스위 치 를 「OPEN 」으로하 면 ,도어잠 김 이해 제 됩 니 다 .도 어스위 치의램 프가소등된것 을확인 하 고 ,도어 를열어주십 시 오 . 2 팔 레 트 누름대 를 엽 니 다 . 우측에있 는팔레 트누름대 를열 어주십 시 오 . 3 팔 레 트…
2-32
2
4.2 트레이부품의 세팅
■ 팔레트의 취급에 관한 주의점
팔레트는 ,다음사항에주의해서취급해주십시오 .
•
팔레트는 ,먼지나기름등이부착하지않는깨끗한환경에서보관해주십시오 .
•
팔레트를떨어뜨리거나 ,심한충격이나힘을가하지않도록주의하여주십시오 .또 ,낙하등에의해변형된경우에는
사용하지말아주십시오 .
•
팔레트의엣지에의해다치지않도록주의하여주십시오 .
4.2.1 부품트레이를 팔레트에 세팅한다
1 장의 팔레트에는 여러장의 부품트레이를 세팅할 수 있습니다 . 세팅방법은 다음과 같습니다 .
부품트레이의 고정
1장의 경우
여러장의 경우
트레이피치 X
고정용 마그넷
트레이
트레이피치 Y
팔레트 위치기준(팔레트 원점)
27213-M 7 - 0 0
1
부품트레이 고정용 마그넷을 떼어냅니다 .
2
팔레트에 부품트레이를 세팅합니다 .
부품트레이의모서리는팔레트위치기준 ( 팔레트원점 ) 에맞춰서세팅합니다 .트레이를세팅하면 ,마그
넷으로트레이를고정시킵니다 .
트레이의 세팅
Pallet extract neck
(팔레트 인출후크)
고정용 마그넷
팔레트
트레이
27214-M7- 00
3
부품트레이의 고정상태를 확인합니다 .
트레이를움직여서 ,마그넷에의해단단히고정되어있는지확인해주십시오 .
2-33
2
4.2.2 팔레트를 ATS15 에 세팅한다
1
ATS15 의 도어를 엽니다 .
도어스위치를「OPEN」으로하면 ,도어잠김이해제됩니다 .도어스위치의램프가소등된것을확인하
고 ,도어를열어주십시오 .
2
팔레트 누름대를 엽니다 .
우측에있는팔레트누름대를열어주십시오 .
3

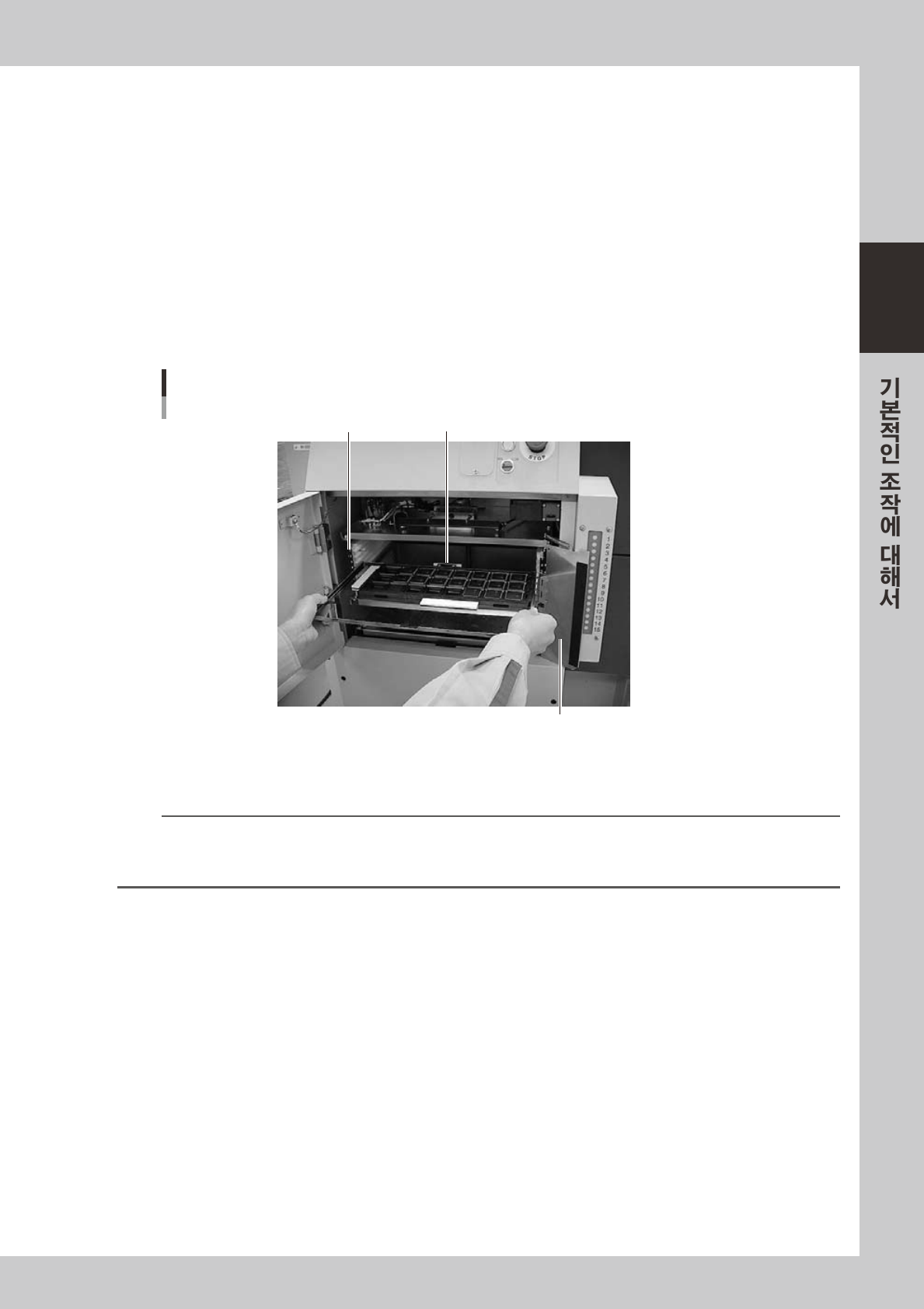

팔레트를 삽입합니다 .
팔레트의Palletextractneck( 팔레트인출후크 ) 를안쪽으로해서 ,정확한위치의단에수평하게삽
입해주십시오 .
팔레트의 삽입
Pallet extract neck (팔레트 인출후크)
팔레트 누름대
단수 표시
27215-M 7 - 0 0
4
필요한 팔레트를 정확한 위치의 단에 모두 삽입합니다 .
n
요점
• 양 사이드에는 팔레트 삽입단을 틀리지 않도록 , 단수를 나타내는 검은색과 은색의 번호가 쓰여진 스티커가 부착되어
있습니다 .
• [ 부품 ] -「팔레트」정보의「팔레트 번호 개시 / 종료」파라미터에서 설정한 단에 팔레트를 삽입해 주십시오 .
5
팔레트 누름대를 닫습니다 .
팔레트누름대를원상태로하고 ,ATS15 의도어를닫아주십시오 .
6
도어 스위치를「CLOSE」로 합니다 .
도어가잠기고 ,도어스위치의램프가점등하면작업완료입니다 .
2-34
2
5. 실장기측의 설정
실장기에피더의장착이완료되면 ,실장기측의설정을할필요가있습니다 .
5.1 부품 공급형태의 설정
「부품 기본정보」화면의「부품 공급형태」및「테이프 종류」를 설정합니다 .

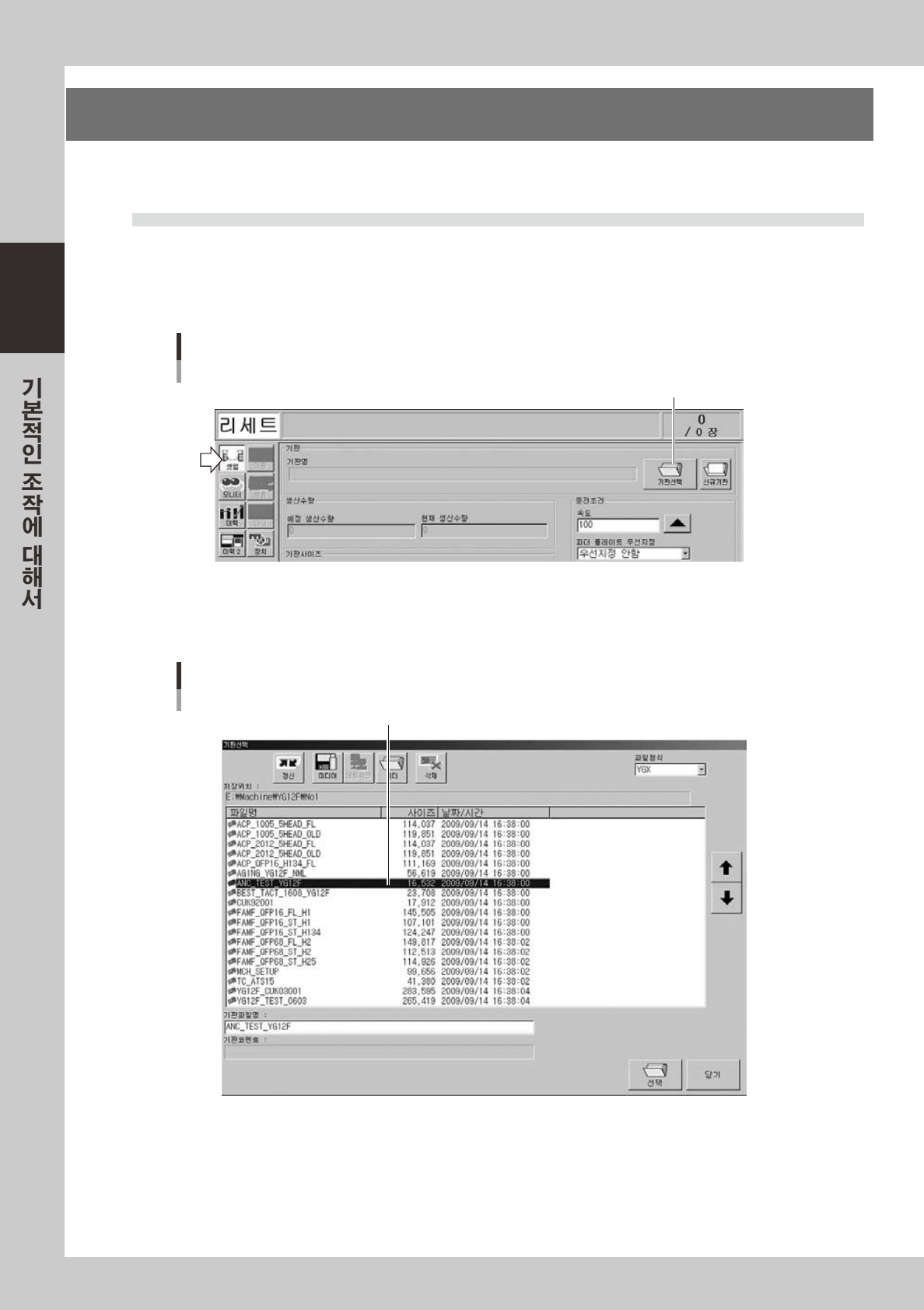

1
기판선택 화면을 엽니다 .
[ 셋업 ] 버튼을클릭해서 ,셋업화면을열고 ,[ 기판 ] 버튼을클릭합니다 .
셋업화면
[기판선택]버튼
[기판선택]버튼
2 8219-M7-00
2
기판을 선택합니다 .
기판리스트에서해당기판을클릭하고 ,[ 선택 ] 버튼을누릅니다 .
「기판선택」화면
등록되어 있는 기판데이터 리스트로부터 선택한다
28220- M7-00
