2-26
2
4. 부품공급 장치의 준비
4.1 테이프 피더
1. 전송피치와 동작확인
커버테이프박리레버를조작해서 ,적절한피치로부품이보내지는지확인합니다 .
커버테이프 박리 레버
커버테이프 박리 레버
27 20 5- M7-00
2. 테이프의 세팅
테이프피더에테이프를세팅할때는 ,다음과같은순서로해주십시오 .
1
탑 테이프를 벗깁니다 .
테이프는 ,전자부품이들어있는「캐리어테이프」와 ,윗면에서부품을커버하고있는「탑테이프」의
2 층으로되어있으므로미리벗겨주십시오 .
2
테이프를 당깁니다 .
•
FS,FS2(7 인치 ) 는 ,릴홀더의포켓부에부품릴을삽입하고 ,테이프를인출합니다 .
•
FS2(15 인치 ) 는 ,릴Axis 에세팅한후 ,텐션레버로고정합니다 .
•
FT 는 ,릴후크바를빼서 ,테이프릴의중앙홀에걸듯이장착합니다 .
3
클램프 레버 고정핸들을 들어 올립니다 .
테이프가이드를들어올리기위해서 ,클램프레버고정핸들을들어올립니다 .
c
주의
클램프레버고정핸들을들어올리지않으면 ,앞쪽의누름레버를조작할수없습니다 .
클램프 레버 고정핸들
클램프 레버 고정핸들
27 206- M7-00
2-27
2
4
테이프 가이드를 들어 올립니다 .
앞쪽누름레버를밀어내려서 ,테이프가이드를들어올립니다 .
테이프가이드
테이프가이드
앞쪽 누름레버
27 207-M7-00
5
테이프를 피더에 장착합니다 .
테이프를틈새에통과시킵니다 .
이때 ,탑테이프가아이들롤러ASSY 에닿도록테이프를어는정도당겨둡니다 .
탑테이프는 ,테이프가이드의틈새부분을통과시켜서빼주십시오 .
탑 테이프의 세팅
커버테이프(탑 테이프)
테이프가이드의 틈새부분
아이들 롤러 ASSY
27 208 - M7-0 0
n
요점
테이프의 세팅에 관해서는 ,「피더 사용자 메뉴얼」에 상세하게 설명되어 있습니다 .
2-28
2

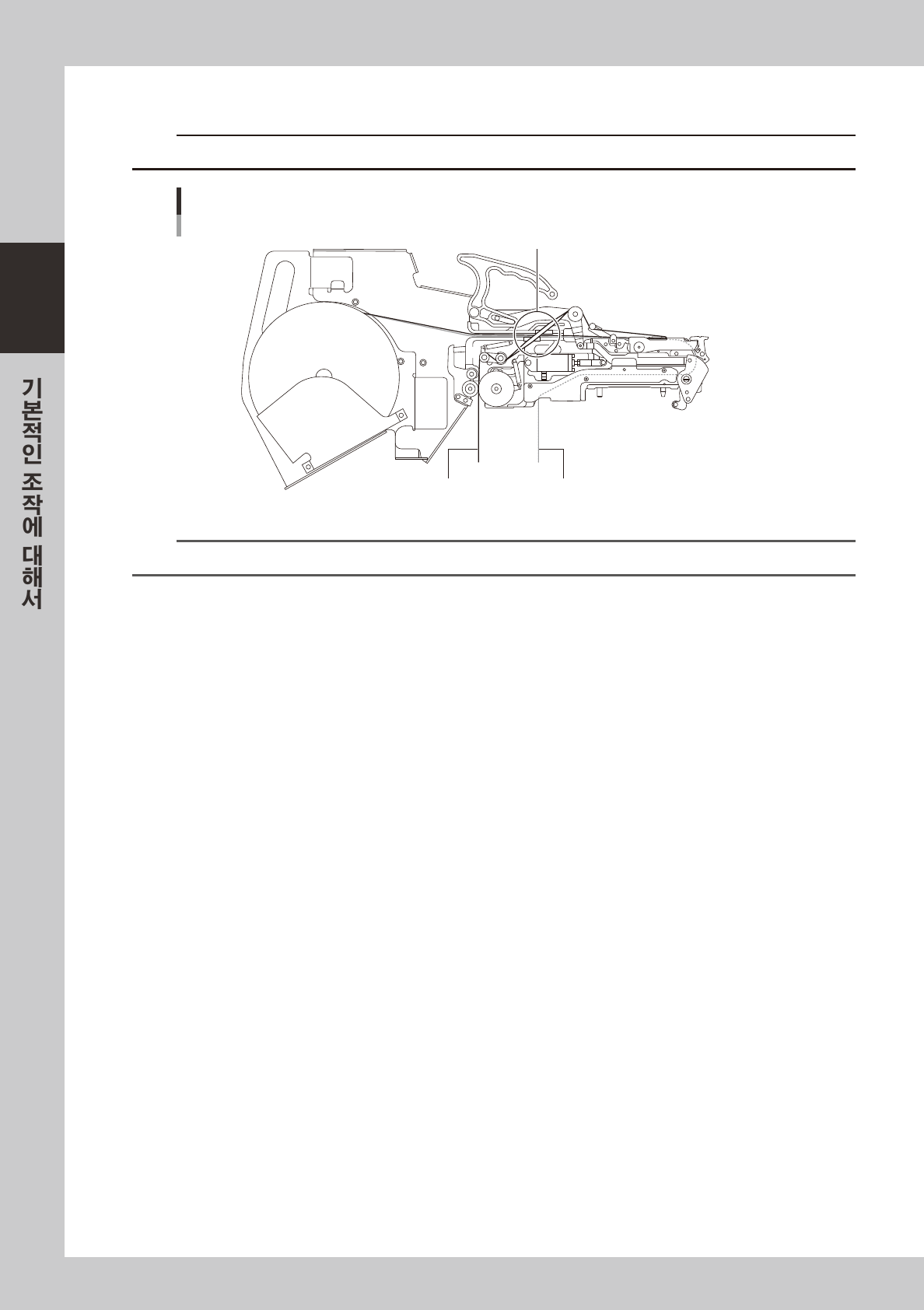

테이프경로도에따라서테이프를세팅해주십시오 .
c
주의
탑테이프를당겨서경로도에맞춰서세팅할때 ,아래그림의AA 부에서는 ,접합면 ( 접착면 ) 이밖을향하도록세팅해주십시오 .
테이프 경로도
캐리어 테이프
AA부
탑 테이프
:　탑 테이프
∼
∼
:　캐리어 테이프
E
E
A
A
a
a
c
c
C
B
b
D
D
27 209 -M7- 00
n
요점
캐리어 테이프는 , 테이프 가이드용 구멍이 , 테이프전송용 기어에 들어가도록 세팅해 주십시오 .
6
부품을 흡착위치까지 전송합니다 .
테이프가세팅완료되면 ,커버테이프박리레버를눌러서부품을흡착위치까지보냅니다 .
