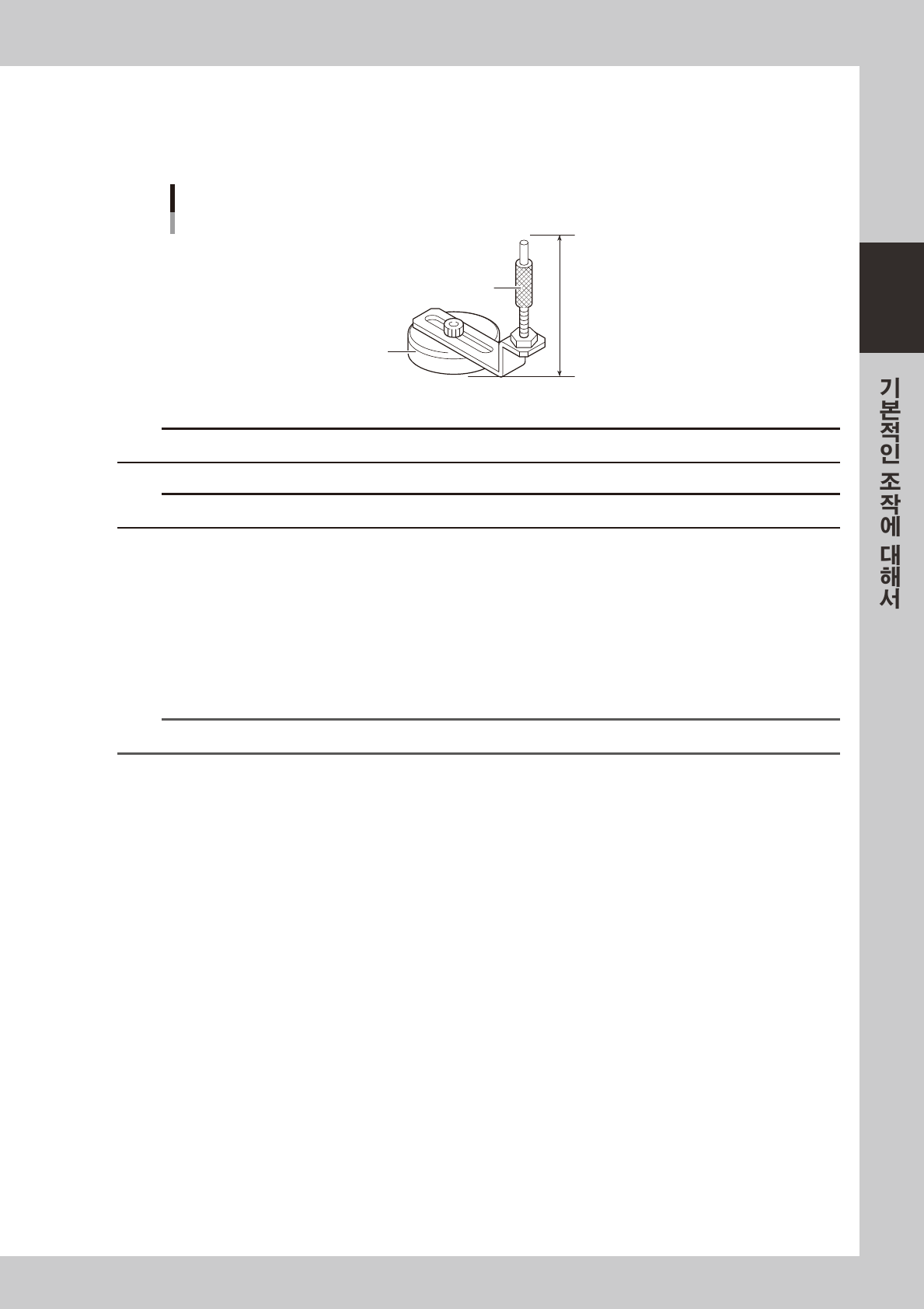

푸쉬업 플레이트 상에 , 푸쉬업 핀을 세팅합니다 .
푸쉬업핀은자석에의해푸쉬업플레이트상에고정됩니다 .기판의형태와사이즈에따라서 ,기판의선
단을포함한기판전체가균일하게지지되도록핀을배치하여주십시오 .
76mm
서포트 핀
푸쉬업 핀
자석스탠드
27 204-M7-0 0
c
주의
자석밑면부터핀샤프트의끝단까지의높이는 ,76mm 로세팅되어있으므로변경하지마십시오 .
c
주의
푸쉬업플레이트가상승했을때에 ,푸쉬업핀을컨베이어레일및다른부품과간섭하지않는위치에세팅하여주십시오 .
5
푸쉬업 플레이트를 올립니다 .
안전을확인하고 ,컨베이어화면의[ 푸쉬업 ]버튼을누릅니다 .푸쉬업플레이트가상승하여기판이고
정됩니다 .
6
기판의 고정상태를 확인합니다 .
기판이균일하게지지되어있는지확인합니다 .기판을가볍게두드리거나 ,기판의휨상태를체크하여
주십시오 .기판이휘지않고균일하게지지되어있으면적정합니다 .
참고
기판의 종류별로 푸쉬업 핀의 위치를 나타내는 표시（스티커 , 매직 등）를 푸쉬업 플레이트에 붙여두면 편리합니다 .
7
컨베이어에서 기판을 꺼냅니다 .
컨베이어화면의[ 푸쉬업 ]버튼을눌러서푸쉬업플레이트를내립니다 .
2-26
2
4. 부품공급 장치의 준비
4.1 테이프 피더

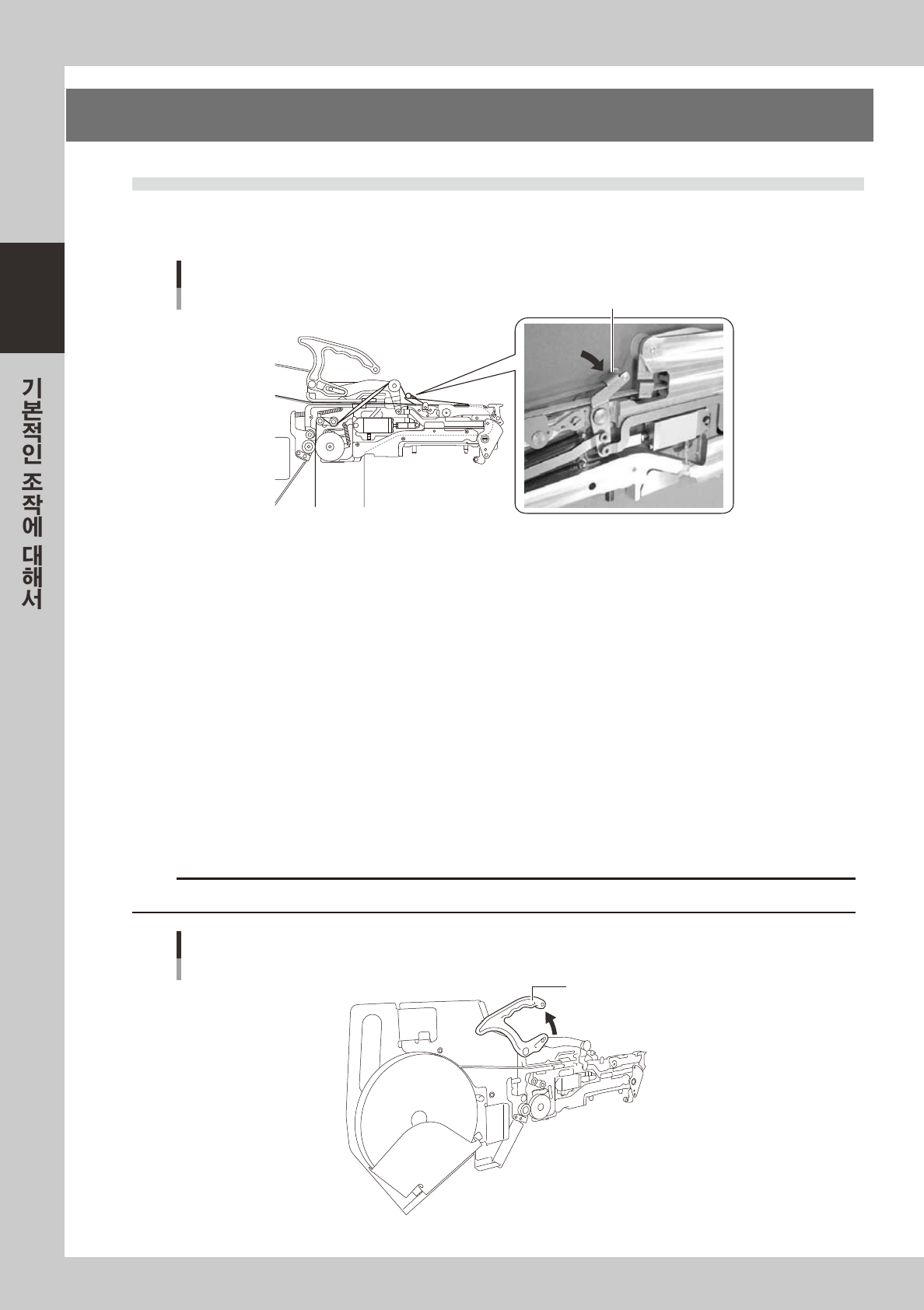

1. 전송피치와 동작확인
커버테이프박리레버를조작해서 ,적절한피치로부품이보내지는지확인합니다 .
커버테이프 박리 레버
커버테이프 박리 레버
27 20 5- M7-00
2. 테이프의 세팅
테이프피더에테이프를세팅할때는 ,다음과같은순서로해주십시오 .
1
탑 테이프를 벗깁니다 .
테이프는 ,전자부품이들어있는「캐리어테이프」와 ,윗면에서부품을커버하고있는「탑테이프」의
2 층으로되어있으므로미리벗겨주십시오 .
2
테이프를 당깁니다 .
•
FS,FS2(7 인치 ) 는 ,릴홀더의포켓부에부품릴을삽입하고 ,테이프를인출합니다 .
•
FS2(15 인치 ) 는 ,릴Axis 에세팅한후 ,텐션레버로고정합니다 .
•
FT 는 ,릴후크바를빼서 ,테이프릴의중앙홀에걸듯이장착합니다 .
3
클램프 레버 고정핸들을 들어 올립니다 .
테이프가이드를들어올리기위해서 ,클램프레버고정핸들을들어올립니다 .
c
주의
클램프레버고정핸들을들어올리지않으면 ,앞쪽의누름레버를조작할수없습니다 .
클램프 레버 고정핸들
클램프 레버 고정핸들
27 206- M7-00
2-27
2
4
테이프 가이드를 들어 올립니다 .
앞쪽누름레버를밀어내려서 ,테이프가이드를들어올립니다 .
테이프가이드
테이프가이드
앞쪽 누름레버
27 207-M7-00
5

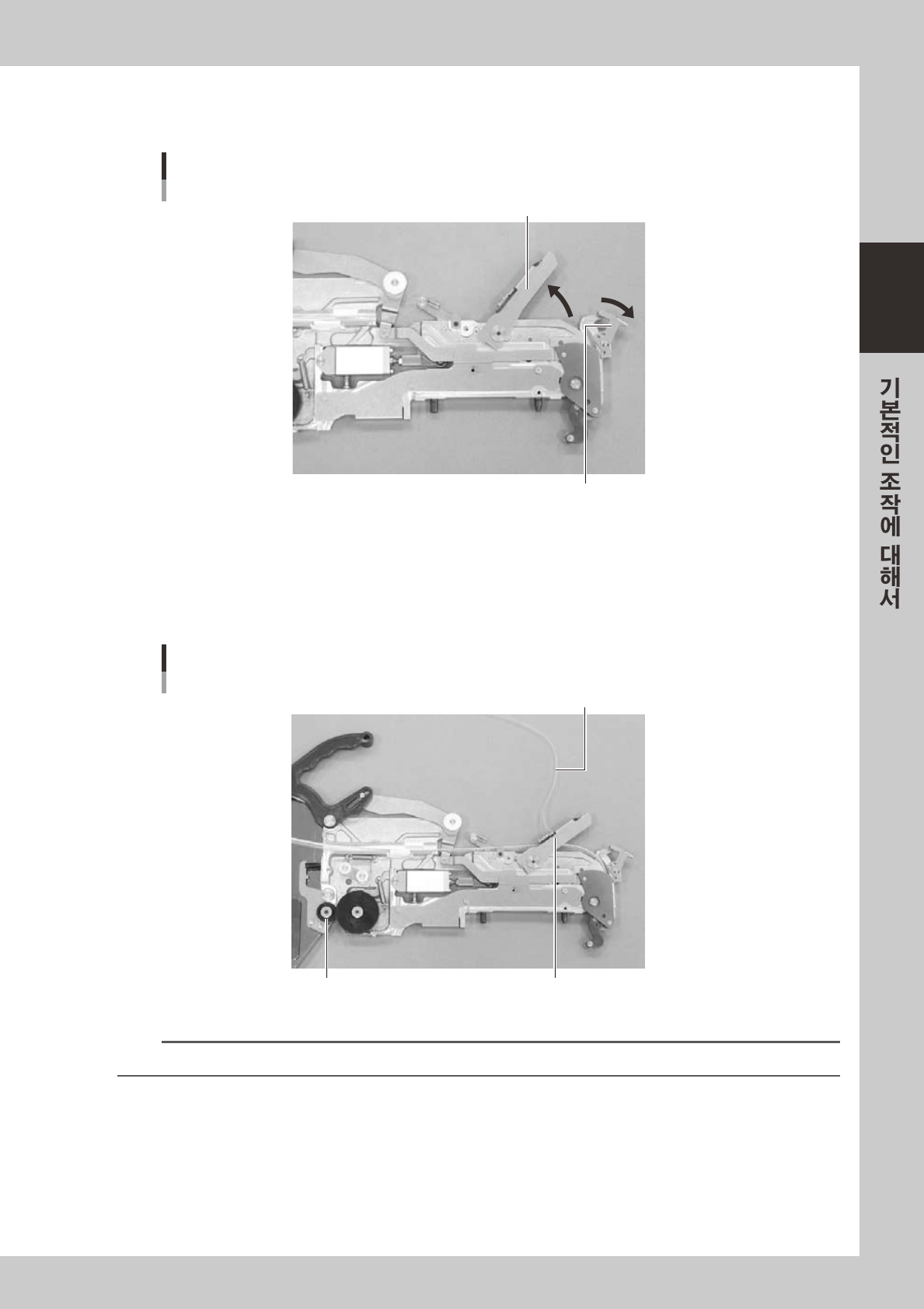

테이프를 피더에 장착합니다 .
테이프를틈새에통과시킵니다 .
이때 ,탑테이프가아이들롤러ASSY 에닿도록테이프를어는정도당겨둡니다 .
탑테이프는 ,테이프가이드의틈새부분을통과시켜서빼주십시오 .
탑 테이프의 세팅
커버테이프(탑 테이프)
테이프가이드의 틈새부분
아이들 롤러 ASSY
27 208 - M7-0 0
n
요점
테이프의 세팅에 관해서는 ,「피더 사용자 메뉴얼」에 상세하게 설명되어 있습니다 .
