2-36 2 ■ 테이 프 부 품의 경우 6 「테 이 프 종류 」를 설 정 합 니 다 . 「E피 더 타입 」을선 택 하 고 ,입 력 란 을더 블클 릭 해서풀 다 운메 뉴의테 이 프타입 중 (8mm 테 이 프 , 8mm 0 60 3 용 ,8mm 1 00 5 용 ,1 2mm 롱피 치 ,1 6mm 엠 보스 ) 에서사용할피 더 타입을선 택 합니 다 . 부품공급 형태 를…
2-35
2
3

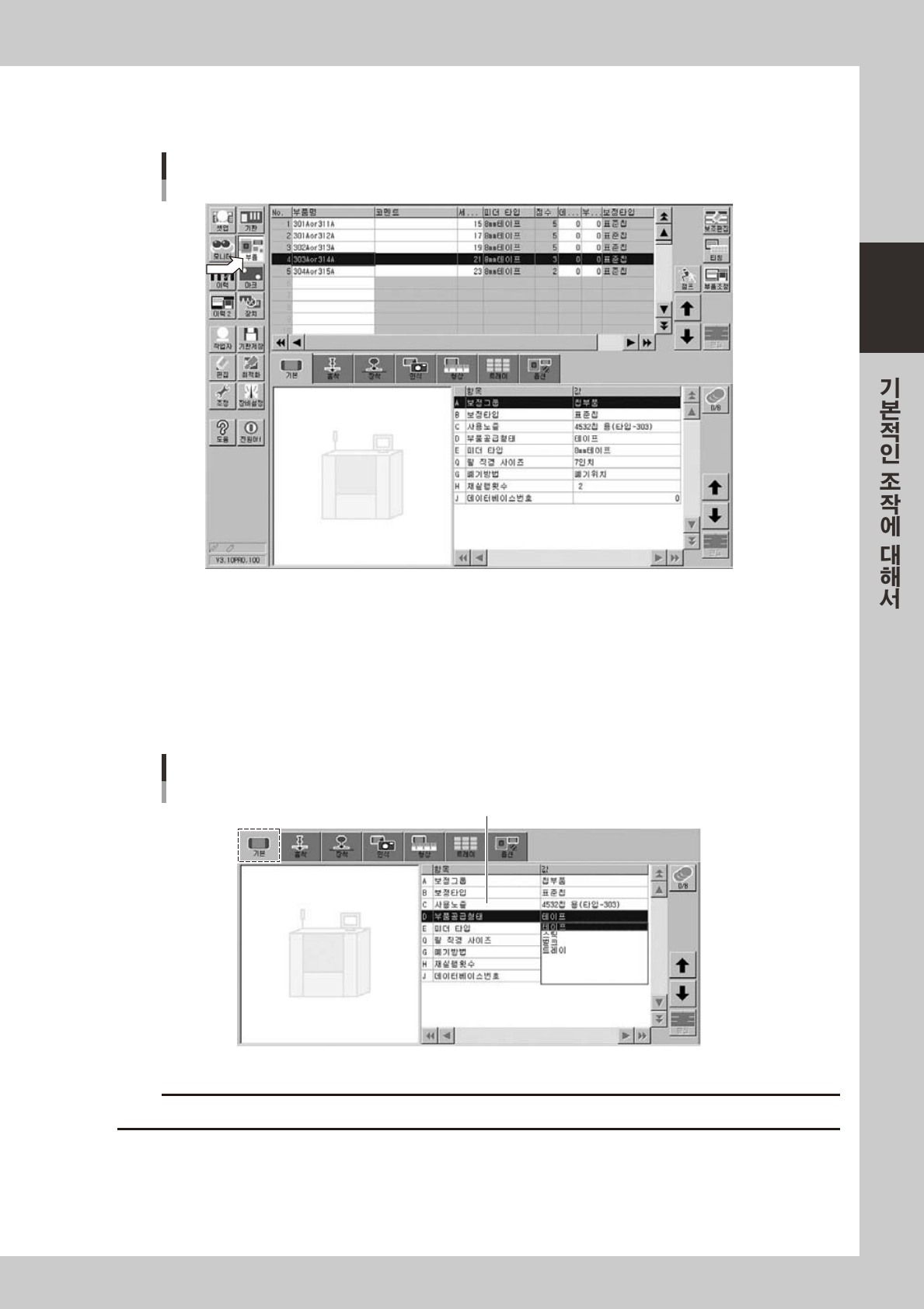

부품데이터 화면을 열어서 , 부품을 선택합니다 .
[ 부품 ] 버튼을클릭해서부품데이터화면을열고,화면상부의부품리스트에서대상부품을선택합니다.
부품데이터 화면
2 8221-M7- 00
4
기본정보 화면을 선택합니다 .
「기본」탭을클릭해서기본정보화면을선택합니다 .
5
「부품 공급형태」를 설정합니다 .
「D부품공급형태」를선택해서 ,입력란을더블클릭한후 ,풀다운메뉴의「테이프 ,트레이」중에서사
용할부품공급형태를선택합니다 .
부품데이터 화면
부품공급형태
「D 부품공급형태」
28222-M7-0 0
c
주의
「D부품공급형태」의벌크와스틱은현재사용할수없습니다 .
2-36
2

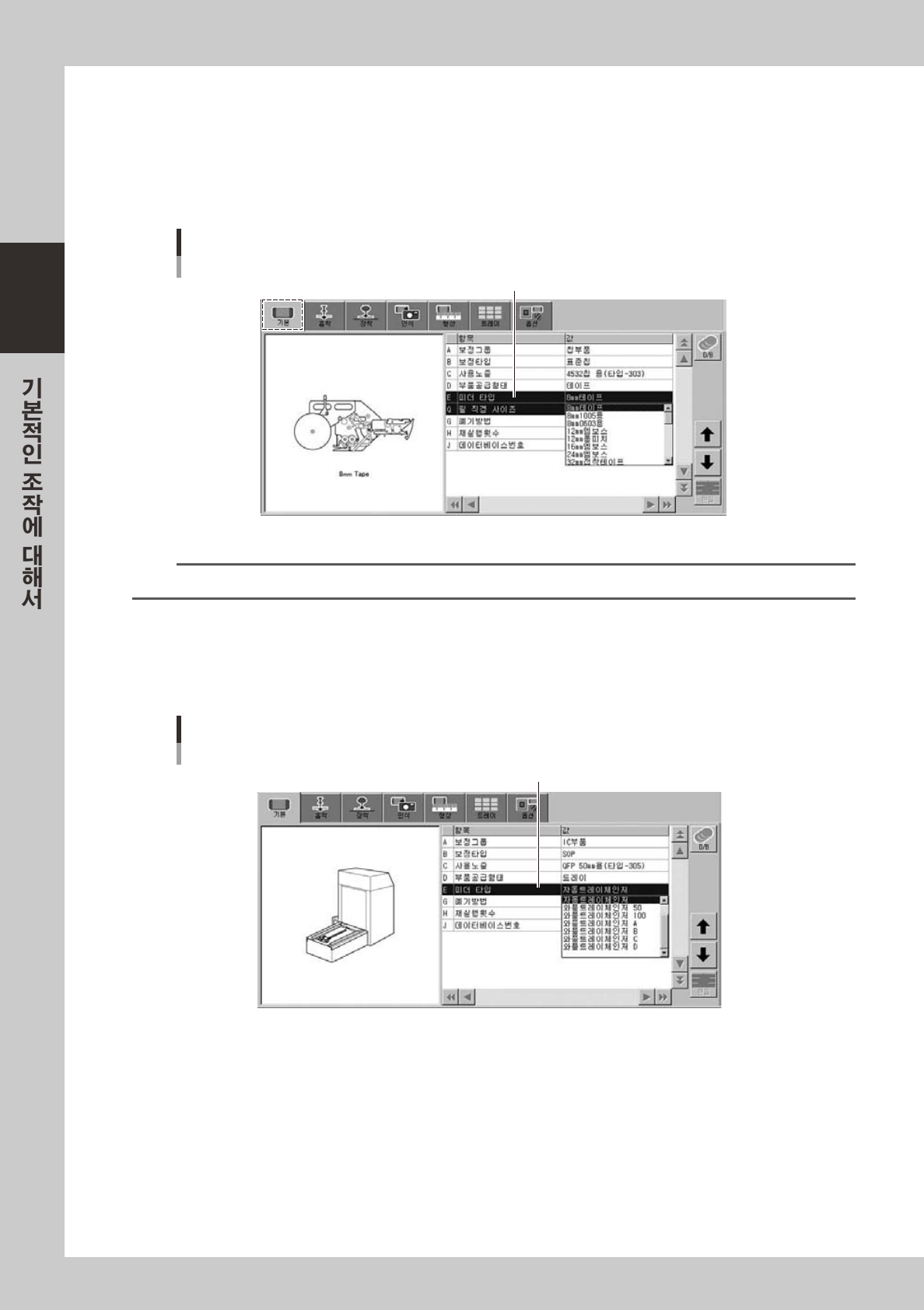

■ 테이프 부품의 경우
6
「테이프 종류」를 설정합니다 .
「E피더타입」을선택하고 ,입력란을더블클릭해서풀다운메뉴의테이프타입중 (8mm 테이프 ,
8mm0603 용 ,8mm1005 용 ,12mm 롱피치 ,16mm 엠보스 ) 에서사용할피더타입을선택합니다 .
부품공급형태를변경하면 ,피더타입도같이바뀌므로 ,설정을수정해주십시오 .
부품데이터 화면
피더 타입
「피더 타입」
28223 -M 7- 0 0
n
요점
장비 설정내의 피더피치 지정을「피더셋업」으로 설정했을 경우 , 이 파라미터는 표시되지 않습니다 .
■ 트레이 부품의 경우
6
「피더타입」을 설정합니다 .
「자동트레이체인저」를선택해주십시오 .
부품데이터 화면
피더타입
「피더 타입」
28224- M7-00
2-37
2
5.2 동작확인
■ 테이프 피더의 동작확인
테이프피더를실장기에세팅하면 ,정확하게동작하는지확인합니다 .
1
「피더」화면을 엽니다 .
[ 장치 ] 버튼을클릭하고「피더」탭을선택해서 ,피더화면을엽니다 .
피더화면
피더선택
28225-M7-0 0
2
피더를 선택합니다 .
화면상부에표시되어있는피더플레이트 No. 에서 ,구동시킬테이프피더가세팅되어있는피더플레
이트번호의해당부분을클릭또는이동커서로선택해주십시오 .
피더화면
피더선택
28226-M7-0 0
