3.2 전체

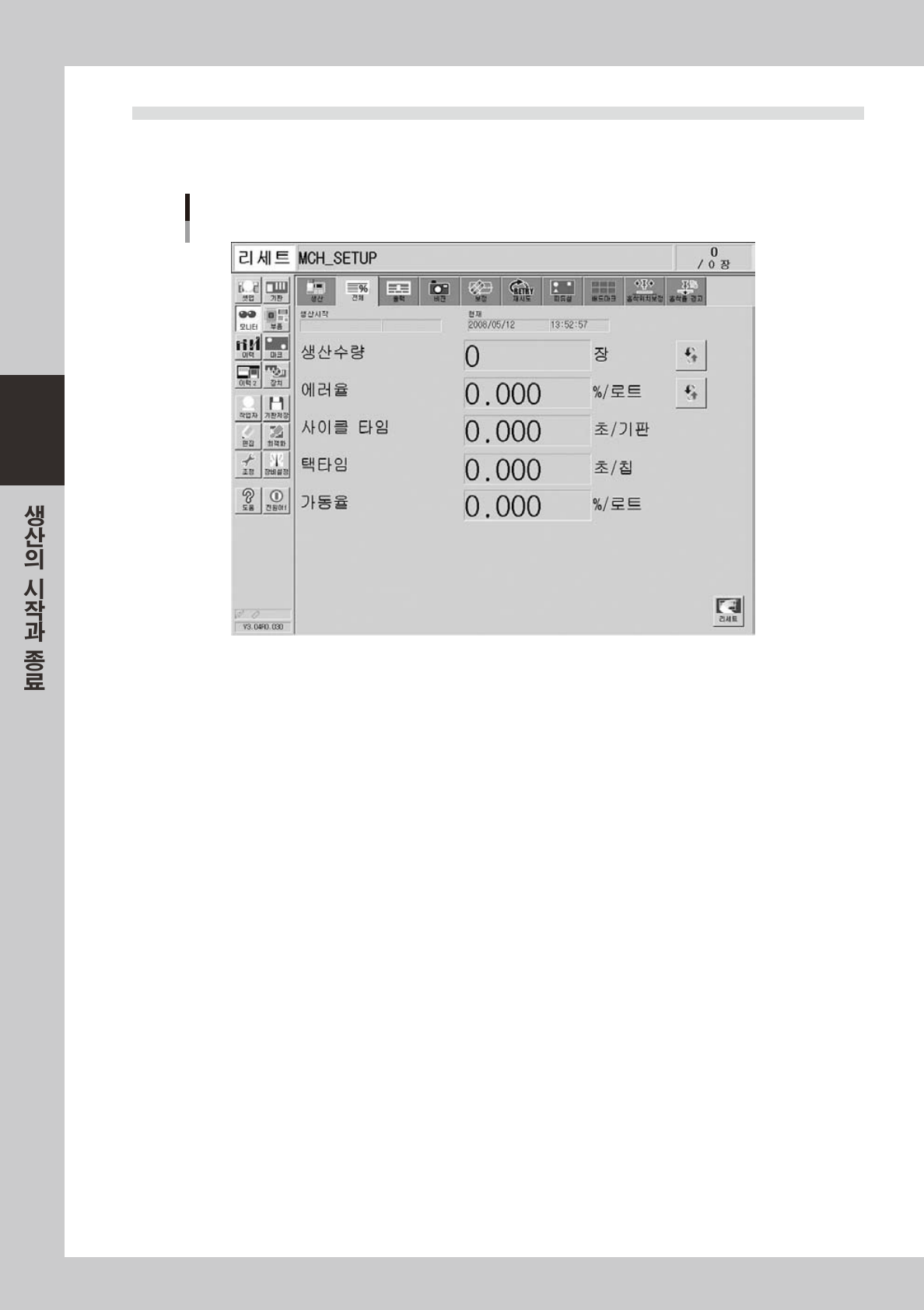

이 화면은 현재 생산중인 기판의 장수와 생산상태를 리얼타임 정보로 표시합니다 . 생산시에 이 화면을 열어
두면 편리합니다 . 생산기판의 전환을 실행하면 모든 정보가 클리어됩니다 .
모니터 : 전체
28309-M7-0 0
•
생산시작
현재생산중의기판데이터를전환했을때의날짜와시간을표시합니다 .
•
현재
이화면을표시했을때장비내의시스템시계의시간이표시됩니다 . 이화면이변경되면표시시간도변경됩니다 .
•
생산수량
현재생산중인기판데이터를전환하고나서의생산된기판장수입니다 .도중에리세트한기판데이터는도중탑재하지
않는한카운트되지않습니다 .
•
에러율
현재생산중인기판데이터로전환되고나서현재까지의흡착미스 ,인식미스에의해폐기된부품의모든소비부품에대한
비율입니다 .1 기판생산종료시에데이터는변경됩니다 .
폐기부품수÷모든부품의소비수 X100= 에러율
•
사이클 타임
기판 1 장당실장시간의평균입니다 .실장이완료되면데이터는변경됩니다 .사이클타임에서는피듀셜등의기판마크인식
시간 ,부품흡착시간 ,부품인식시간 ,실장시간 ,재시도동작시간 ,부품폐기시간 .노즐체인지시간이포함됩니다 .반송시
간과정지시간 ( 에러정지 ,「STOP」버튼에의한정지시간등 ) 은포함되지않습니다 .
•
택타임
부품1 점의실장에걸리는시간 ( 초 / 기판 ) 입니다 .흡착부터실장까지의1 시퀀스에걸리는시간을 ,그시퀀스로실장한
부품수로나눈시간입니다 .
3-11
3
•
가동율
장비한대의가동율입니다 .상하류측장비상태에영향을받지않은가동율로 ,다음과같은식으로산출하고있습니다 .
일반적으로실장기의가동율은40~70% 정도입니다 .
( 모든스테이지의누적실장시간 +모든스테이지의누적반송시간)/[( 모든스테이지분의(생산완료시각- 셋업완료시각 )-
모든스테이지의누적대기시간 )]X100= 가동율 (%)
•
누적실장시간 :헤드가작동하고있는합계시간
•
누적반송시간 :반송 ( 반입 / 반출 ) 의합계시간
•
누적대기시간 :상류또는하류의기계대기의합계시간
•
생산완료시각 :다음의생산기판으로전환된시각
•
셋업완료시각 :「START」버튼을눌러서운전이개시된시각
•
[ 리세트 ] 버튼
생산데이터의관리정보를리세트합니다 .생산데이터의관리정보에는 ,화면에표시되어있는각데이터및현재의생산수
량과현재의언로더수량 ,예정생산수량과예정언로더수량도포함됩니다 .리세트를실행하면「셋업」화면의「생산수량」
의수치등도리세트됩니다 .
3-12
3
3.3 출력

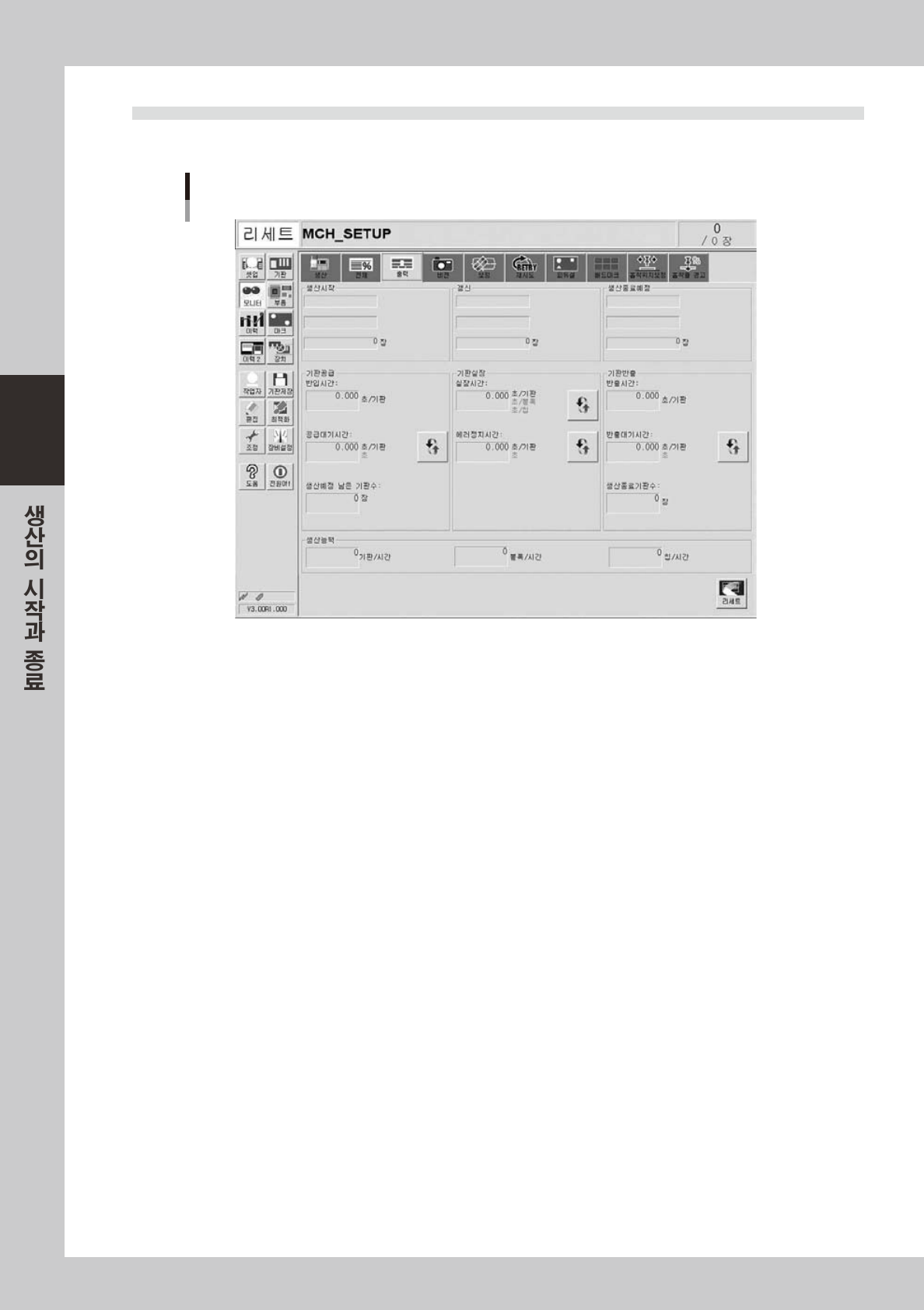

이「출력」모니터는 , 현재 생산중인 기판데이터를 보다 상세한 생산 상황을 파악하기 위한 화면입니다 .
모니터 : 출력
28310-M7-0 0
•
생산시작
생산시작시각 ( 기판선택완료시각 ) 을표시합니다 .장수는일반적으로0 입니다 .
•
갱신
표시데이터갱신시각을표시합니다 .장수는현재까지생산완료된기판장수가표시됩니다 .
•
생산종료 예정
생산종료예정시각을표시합니다 .장수는「셋업」화면에서입력된예정생산수량을나타냅니다 .
단 ,예정생산수량이입력되어있지않은경우는공백으로표시됩니다 .
•
반입 시간 ( 초 / 기판 )
입구스테이지의컨베이어반송시간의평균시간입니다 .
•
공급 대기 시간 ( 초 / 기판 , 초 )
기계의기판반입대기시간입니다 . 단기계가실장중일경우에는기판이대기하고있어도대기시간이카운트되지않습니
다 .[ 단위전환 ] 버튼으로 ,1 기판당평균공급대기시간또는누적공급대기시간을표시할수있습니다 .
•
생산예정 남은 기판수 ( 장 )
생산예정장수에서생산완료기판장수를뺀수치입니다 .
•
실장 시간 ( 초 / 기판 , 초 / 블록 , 초 / 칩 )
기판을실장하는시간입니다 .이시간에는기판마크인식 ( 피듀셜 ,배드마크 ), 부품흡착 ,부품인식 ,실장 ,디스펜스 ,
재시도동작 ,노즐체인지 ,부품폐각등이포함되어있습니다 .
[ 단위전환 ] 버튼으로 ,1 기판당평균시간 ,1 블록당평균시간 ,또는1 칩당평균시간을표시할수있습니다 .
•
에러정지 시간 ( 초 / 기판 , 초 )
장비가에러로정지하고있는시간입니다 .에러가발생한후[CLEAR] 버튼을누를때까지의시간입니다 .
단 ,복구작업이행해지는시간은포함되지않습니다 .[ 단위전환 ] 버튼으로1 기판당평균에러정지시간또는에러정지의
누계시간을표시할수있습니다 .
•
반출 시간 ( 초 / 기판 )
출구스테이지의컨베이어반송시간의평균시간입니다 .
