1-8 1 ■ 협 인 접 타 입 협 인접 타 입노 즐은 ,6 종류의노 즐에서헤 드에따라선 택가능합니 다 . 노즐타입 장착 가 능 헤드 N O. 대응 부 품 예 T yp e 31 1A 1 ~ 5 06 0 3 사 이즈의부품 T yp e 31 2 A 1 ~ 5 1 0 05 ~ 1 6 08 사 이즈의부품 T yp e 31 3A 1 ~ 5 2012~ 32 25 사 이 즈의부품 T y…
1-7
1
3.2 노즐종류
부품흡착을 안정적으로 하기 위해서는 부품에 대응하는 노즐을 사용할 필요가 있습니다 . 여기에서는 각 헤
드에 장착 가능한 노즐에 대해 설명합니다 .
3.2.1 5 연 멀티헤드용 노즐
■ 표준 타입
표준타입노즐은 ,5 종류의노즐부터헤드에따라선택가능합니다 .
노즐타입 장착가능 헤드 NO. 대응부품 예
Type 301A
1~5 0603~1005 사이즈의부품
Type 302A
1~5 1608~3216 사이즈의부품
Type 303A
1,3,4 4532~7343 사이즈부품이나SOP
Type 304A
2,5 QFP 등
Type 306A
1~5 원통형칩 ( 멜프타입 )전용
c
주의
노즐은본장비전용입니다 .다른장비에는사용하지마십시오 .
1-8
1
■ 협인접 타입
협인접타입노즐은 ,6 종류의노즐에서헤드에따라선택가능합니다 .
노즐타입 장착가능 헤드 NO. 대응부품 예
Type 311A
1
~
5 0603 사이즈의부품
Type 312A
1
~
5 1005~1608 사이즈의부품
Type 313A
1
~
5 2012~3225 사이즈의부품
Type 314A
1,3,4 4532~7343 사이즈의부품이나SOP 등
Type 315A
2
,
5 QFP 등
Type 317A
1
~
5 원통형칩 ( 멜프타입 )전용
n
요점
부품종류 및 부품사이즈에 관한 상세한 내용에 대해서는 사양서를 참조하여 주십시오 .
1-9
1

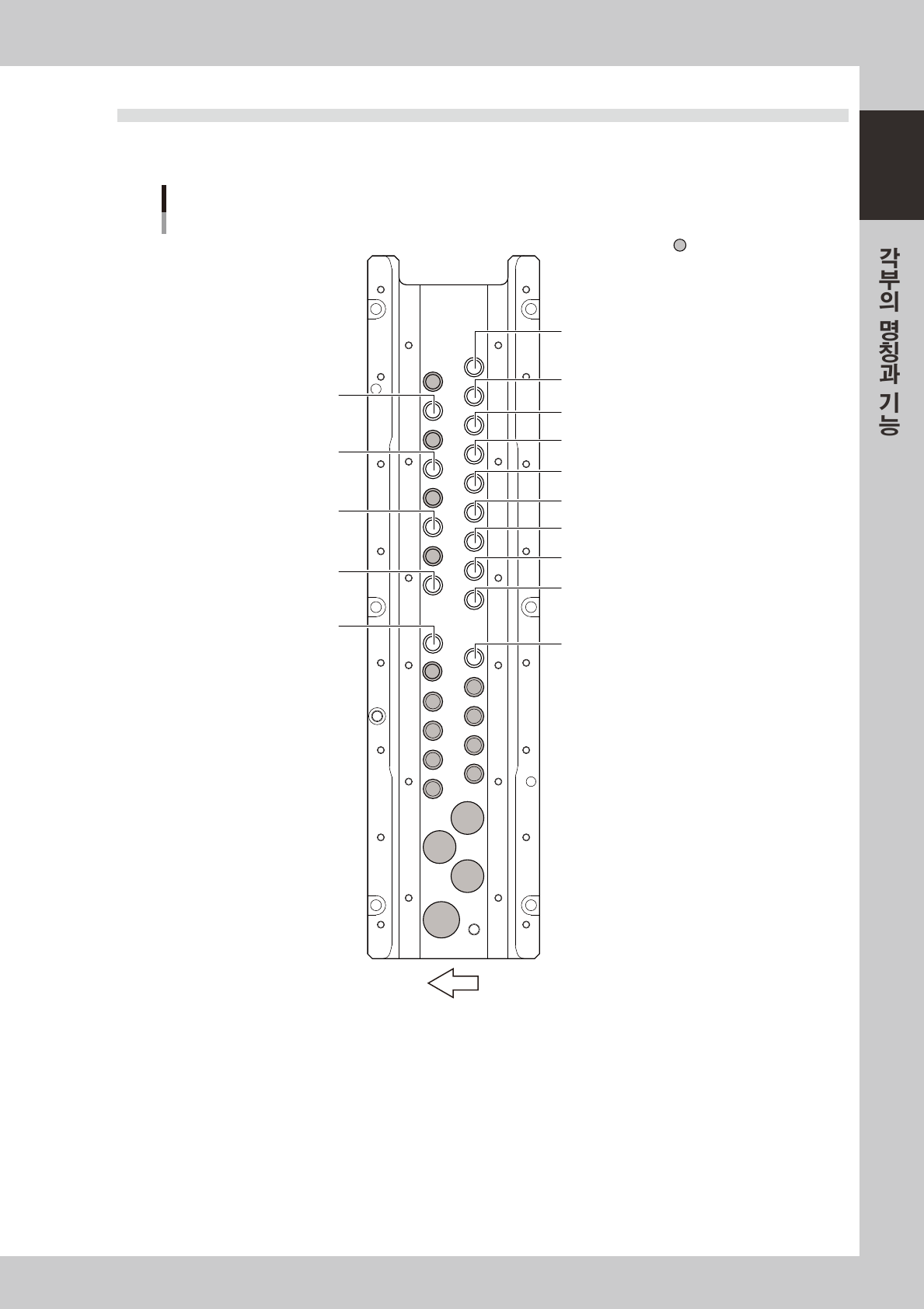

3.3 노즐스테이션 ( 옵션 )
노즐스테이션이 겸비되어 있으면 , 자동교환하기 위한 각종 노즐을 장착할 수 있습니다 .
노즐스테이션과 대응하는 헤드 및 노즐타입은 아래와 같습니다 .
노즐 스테이션
표준 타입
HEAD 1
TYPE301A
HEAD 1
TYPE303A
HEAD 3
TYPE303A
HEAD 2
TYPE304A
HEAD 5
TYPE304A
HEAD 4
TYPE303A
HEAD 2
TYPE301A
HEAD 3
TYPE301A
HEAD 4
TYPE301A
HEAD 5
TYPE301A
HEAD 1
TYPE302A
HEAD 2
TYPE302A
HEAD 3
TYPE302A
HEAD 4
TYPE302A
HEAD 5
TYPE302A
특주노즐 영역
マシン正面
27107-M7-00
