1-17 1 7 . 그 밖의 옵 션 7.1 블로우 스테이션 블 로 우스테 이션 을사 용 하 여노 즐및샤 프트 내 를고 압블 로 우 로먼 지 를날 려 서청 소 할수있 습니 다 . 블로우 스테이션 블로우 스테이션 3홀 타입 에어필터 노즐방치 검지센서 2 7116 -M 7- 0 0
1-16
1
6. 축구성
장비의Servo 모터제어에의한축구성및동작방향에대해설명합니다 .
Y축
X축
W축
PU축
+방향
-방향
기판
컨베이어 레일
R축
헤드
축구성
Z1Z2Z3Z4Z5
27115-M7- 00
■ 각 축의 기능
축명칭 기능
•
역할
X축 컨베이어의기판반송방향과평행하게헤드를이동합니다 .
Y축 컨베이어의기판반송방향과수직으로헤드를이동합니다 .
Z1~Z5 축 각헤드로부품흡착
•
탑재헤드를상하로이동합니다 .
R축 각헤드로노즐샤프트를회전시킵니다 .
W축 컨베이어폭을변경합니다 .
PU 축 푸쉬업플레이트를상하로이동합니다 .
1-17
1
7. 그 밖의 옵션

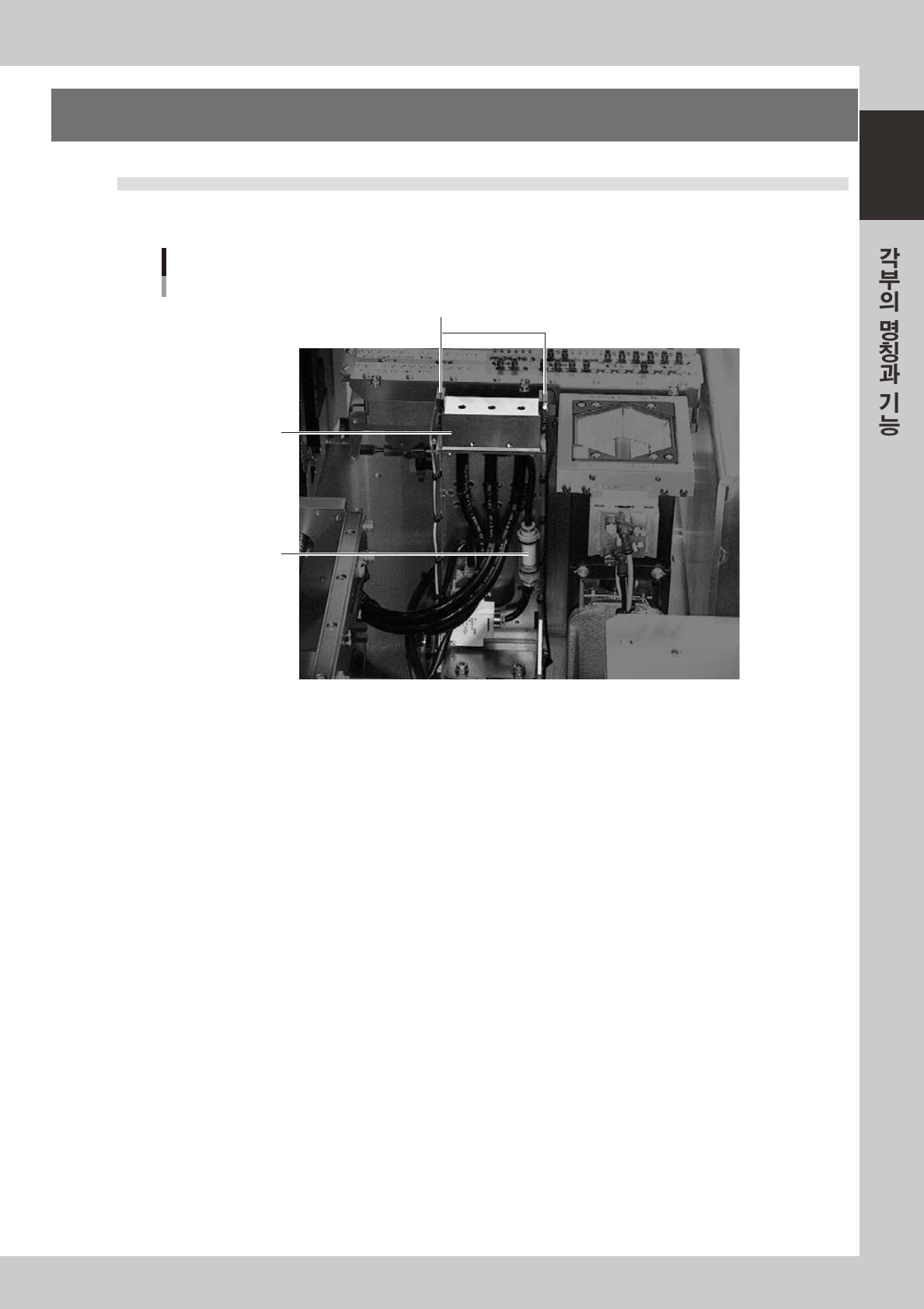

7.1 블로우 스테이션
블로우스테이션을사용하여노즐및샤프트내를고압블로우로먼지를날려서청소할수있습니다 .
블로우 스테이션
블로우 스테이션
3홀 타입
에어필터
노즐방치 검지센서
27116 -M 7-0 0
1-18
1

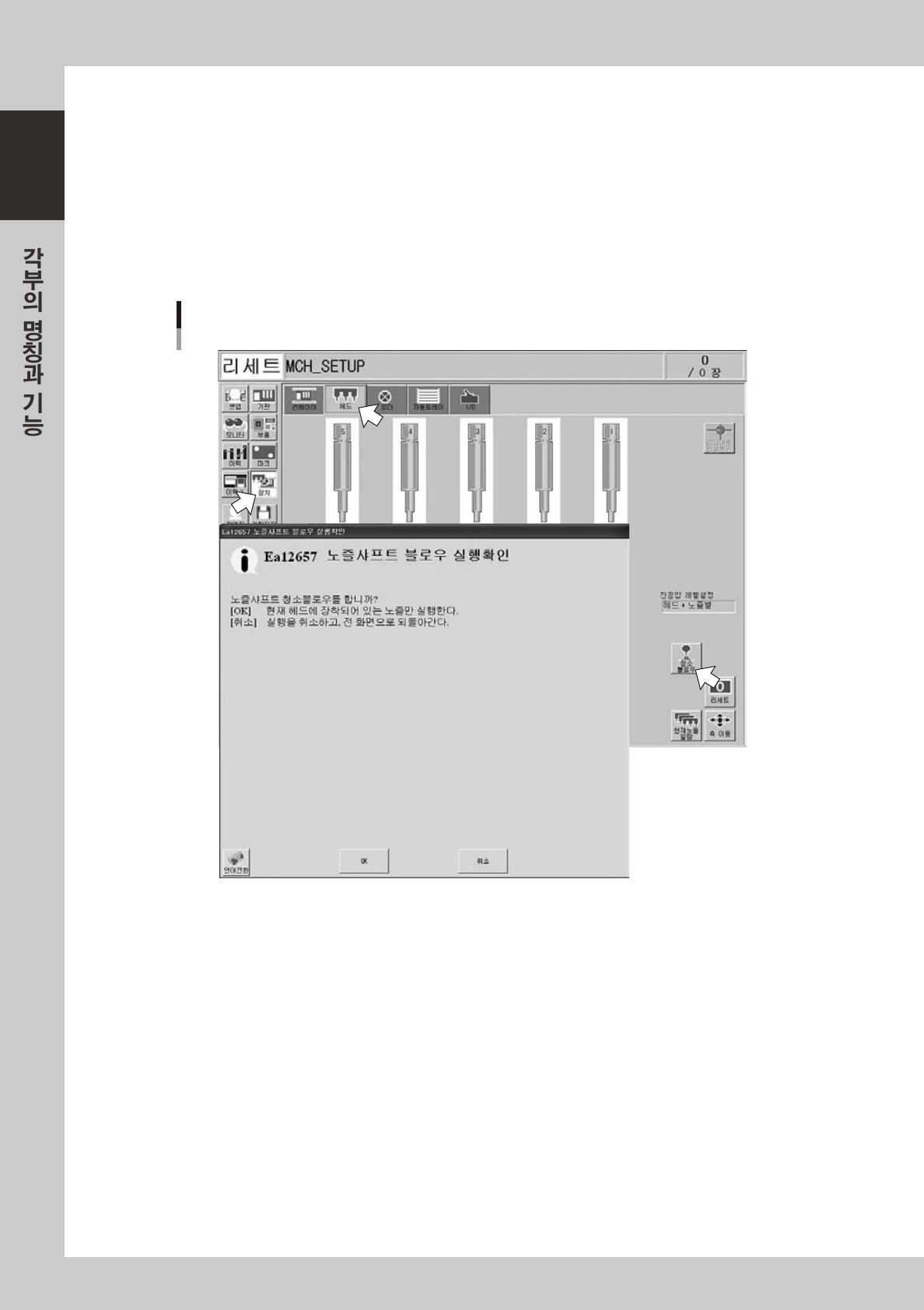

7.1.1 노즐 샤프트 블로우의 실행방법
노즐 샤프트 블로우의 임의의 타이밍으로 수동으로 실행하는 방법에 대해서 설명합니다 .
1
[ 장치 ] -「헤드」화면을 엽니다 .
2
[ 청소 블로우 ] 버튼을 누릅니다 .
「노즐샤프트블로우샐행확인」대화창이표시됩니다 .
노즐샤프트청소블로우를실행할경우에는 ,[OK] 버튼을누르고 ,다음Step 으로진행해주십시오 .
노즐샤프트청소블로우를실행하지않을경우에는 ,[ 취소 ] 버튼을눌러서종료해주십시오 .
노즐샤프트 블로우
28100 -M7-0 0
