3-18
3
3.7 피듀셜
「기판 , 블록」, 「로컬」, 「포인트」등의 피듀셜 인식결과를 표시합니다 .
모니터 : 피듀셜
28314-M7- 00
•
보정값 X, Y, R
인식결과 ,기판데이터입력값과의비교를(+),(-) 로표시합니다 .
•
보정값 상승율
보정값X,Y,R 을이용해서계산한기판신장율이표시됩니다 .
•
인식결과
「성공」또는「미완료」가표시됩니다 .실제로마크인식동작을해서인식이성공되면 ,「미완료」에서「성공」으로변합니
다.
3-19
3

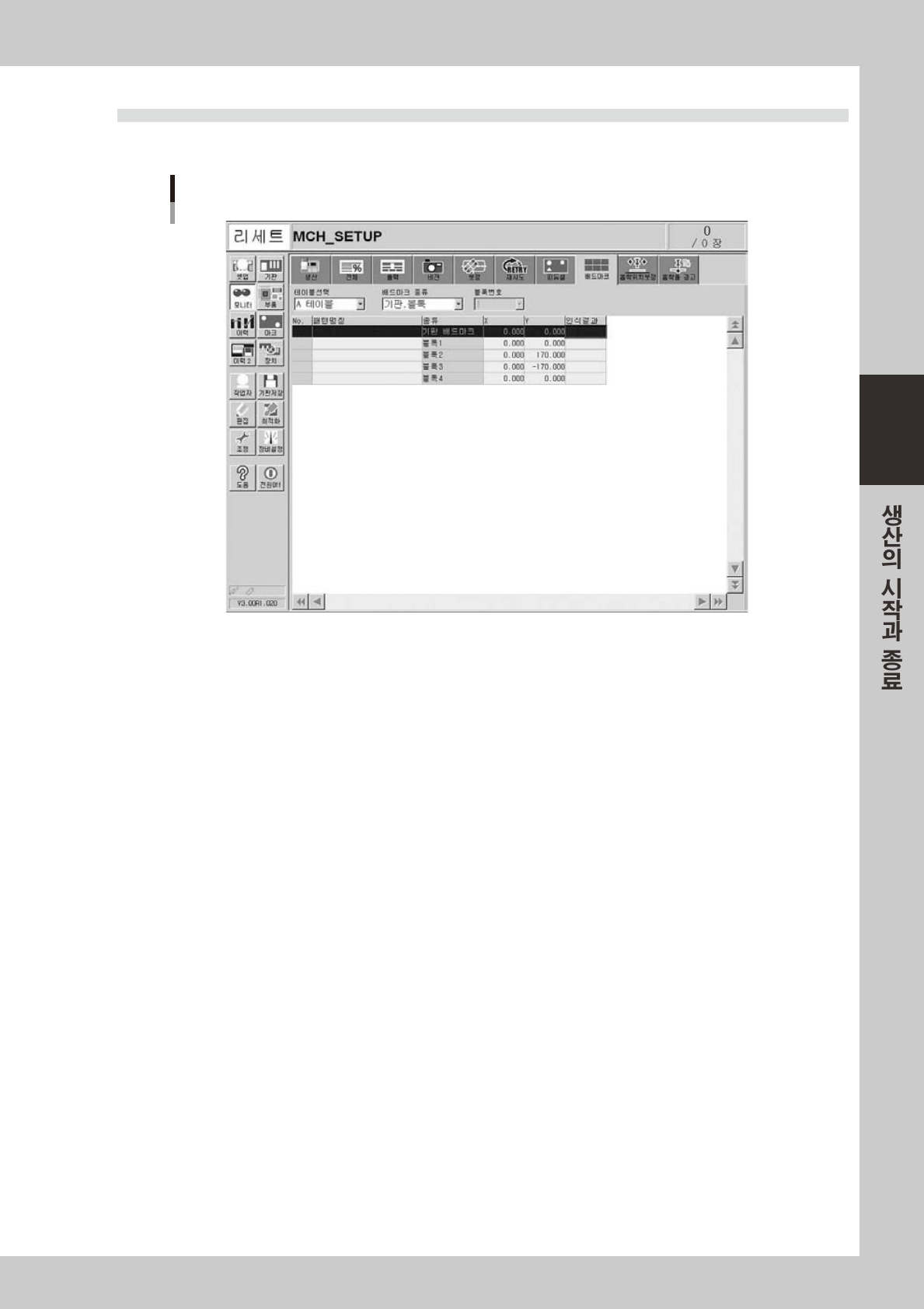

3.8 배드마크
「기판 , 블록」, 「로컬」 등의 배드마크 인식결과를 표시합니다 .
모니터 : 배드마크
28315-M7- 00
•
X, Y
기판데이터입력값 ( 블록옵셋량고려 ) 을표시합니다 .
•
인식결과
실제로마크인식한결과에따라서「OK」또는「NG」판단을합니다 .
OK: 배드마크인식에실패한경우 ,작업을하는것을의미합니다 .
NG: 배드마크인식에성공한경우 ,작업을하지않는것을의미합니다 .
3-20
3

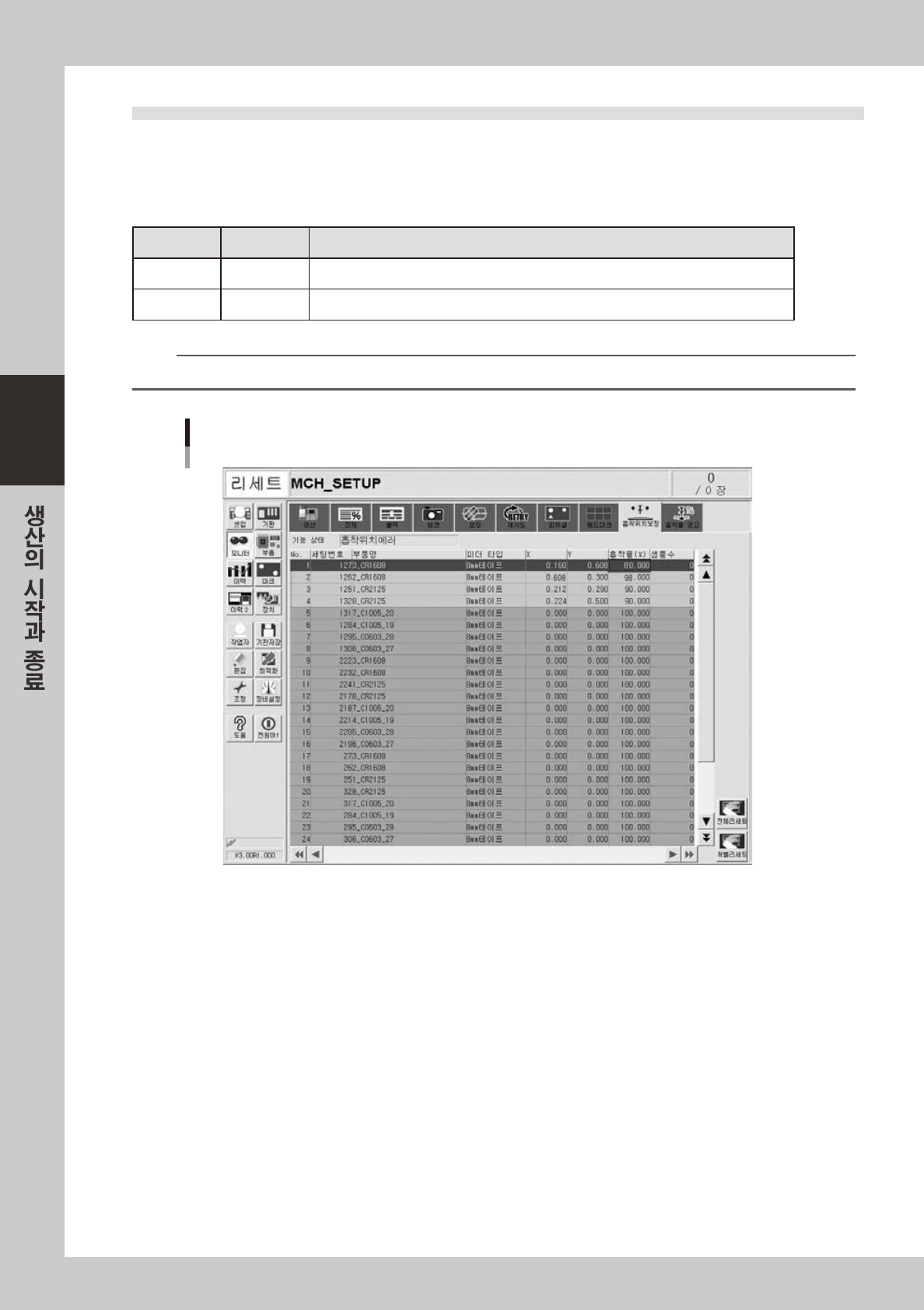

3.9 흡착위치 보정
이 화면은 , 흡착위치 보정기능을 사용하고 있는 경우에 표시됩니다 . 대상이 되는 부품이 어떻게 보정되어
있는지 확인할 수 있습니다 . X, Y 방향 어느 한 쪽의 보정량이 설정된 경고영역 , 에러영역에 들어간 경우 ,
실시간으로 행의 색깔을 바꿔서 표시합니다 . 아래에 모니터 표시색을 나타냅니다 .
■ 표시색 표
행 색깔 상태 내용
황색 경고 흡착위치보정스펙에설정되어있는노즐데이터별로경고레벨의수치를초과했습니다 .
적색 에러 흡착위치보정스펙에설정되어있는노즐데이터별로에러레벨의수치를초과했습니다 .
n
요점
흡착위치 보정 스펙에 설정되어 있는 경고레벨 , 에러레벨의 수치는 , 관리자에 의한 설정값이 됩니다 .
모니터 : 흡착위치 보정
28316-M7- 00
•
No.
부품번호 ( 부품정보의데이터No.) 를표시합니다 .
•
세팅 번호
피더세팅위치를표시합니다 .
•
부품명
부품명칭을표시합니다 .
•
피더타입
피더타입을표시합니다 .
•
X(mm), Y(mm)
인식완료후 ,흡착위치보정량을표시합니다 .이수치는노즐중심위치로부터각각X 방향및Y 방향의오차량을표시합
니다 .
•
흡착율 (%)
흡착위치보정기능이유효한노즐의부품흡착율을표시합니다 .
