2-39 2 ■ 트레 이체 인저 의 동작확 인 1 「 자동 트 레 이 」 화 면을 엽 니 다 . [ 장 치 ] 버 튼을클 릭 하 고 「자 동 트레 이」탭 을선 택 해 서 ,트레 이 체 인저화면 을엽 니 다 . 2 트 레 이 를 인 출해 서 확 인 합 니 다 . [ 팔 레 트세 팅 ] 버튼 을눌러 서팔레 트 를인 출 시 켜 ,정 확하 게동작하 는 지확인 해주십 시 오 .…
2-38
2
3

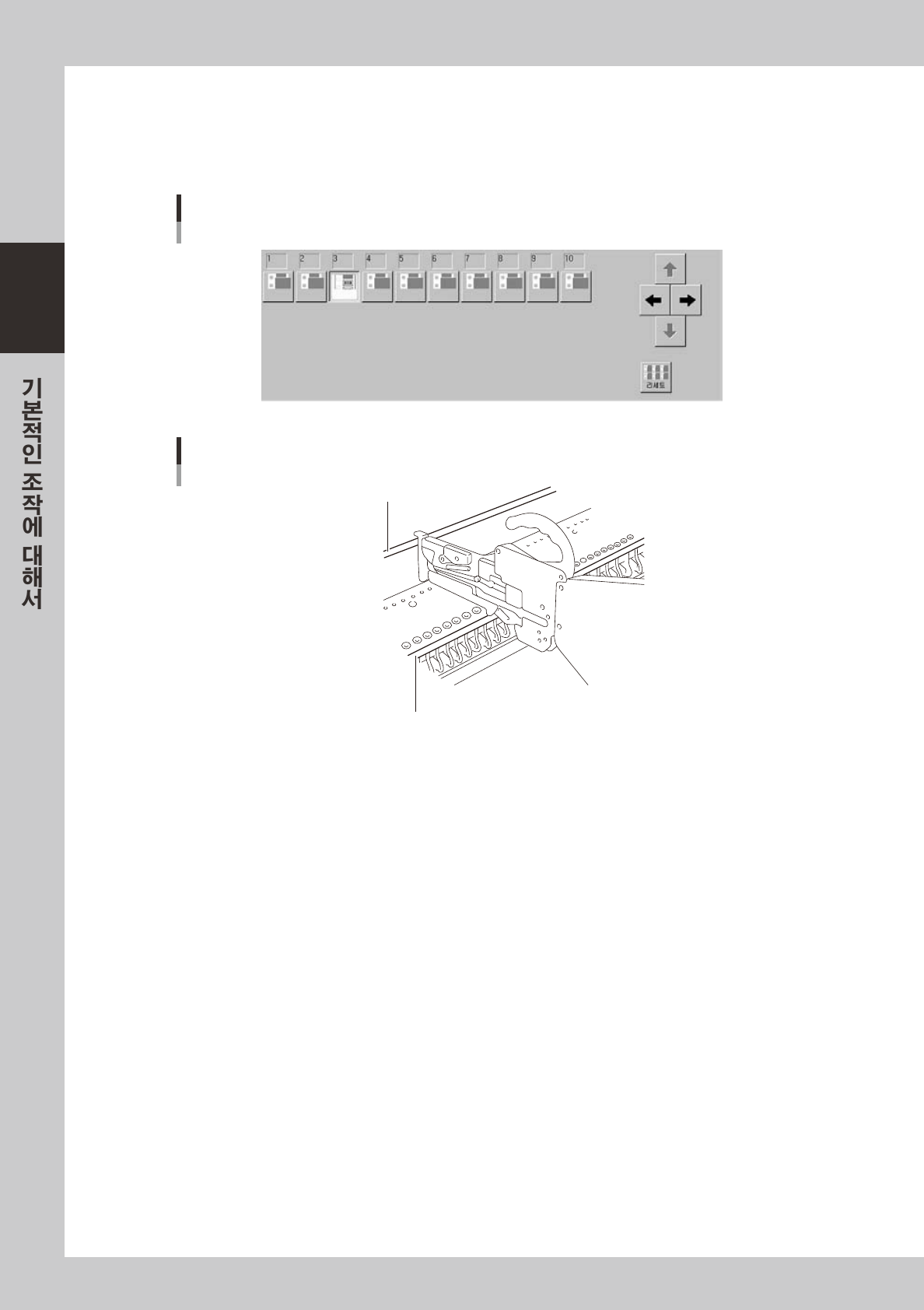

동작시킬 피더의 아이콘을 클릭합니다 .
화면하부의피더리스트에서 ,구동시킬피더가세팅되어있는플레이트번호의아이콘을클릭합니다 .
클릭함으로서에어가ON/OFF 됩니다 .
수차례클릭해서피더를구동시켜 ,오동작이없는지확인해주십시오 .
피더화면
피더선택
28227-M7-00
26
27
28
29
35
32
33
32
34
40
36
37
38
39
41
42
43
44
23
24
25
26
27
28
29
30
31
42
43
45
46
47
48
49
플레이트 번호
피더 플레이트 번호
피더 플레이트 번호
27216 -M7-00
2-39
2
■ 트레이체인저의 동작확인
1
「자동트레이」화면을 엽니다 .
[ 장치 ] 버튼을클릭하고「자동트레이」탭을선택해서 ,트레이체인저화면을엽니다 .
2

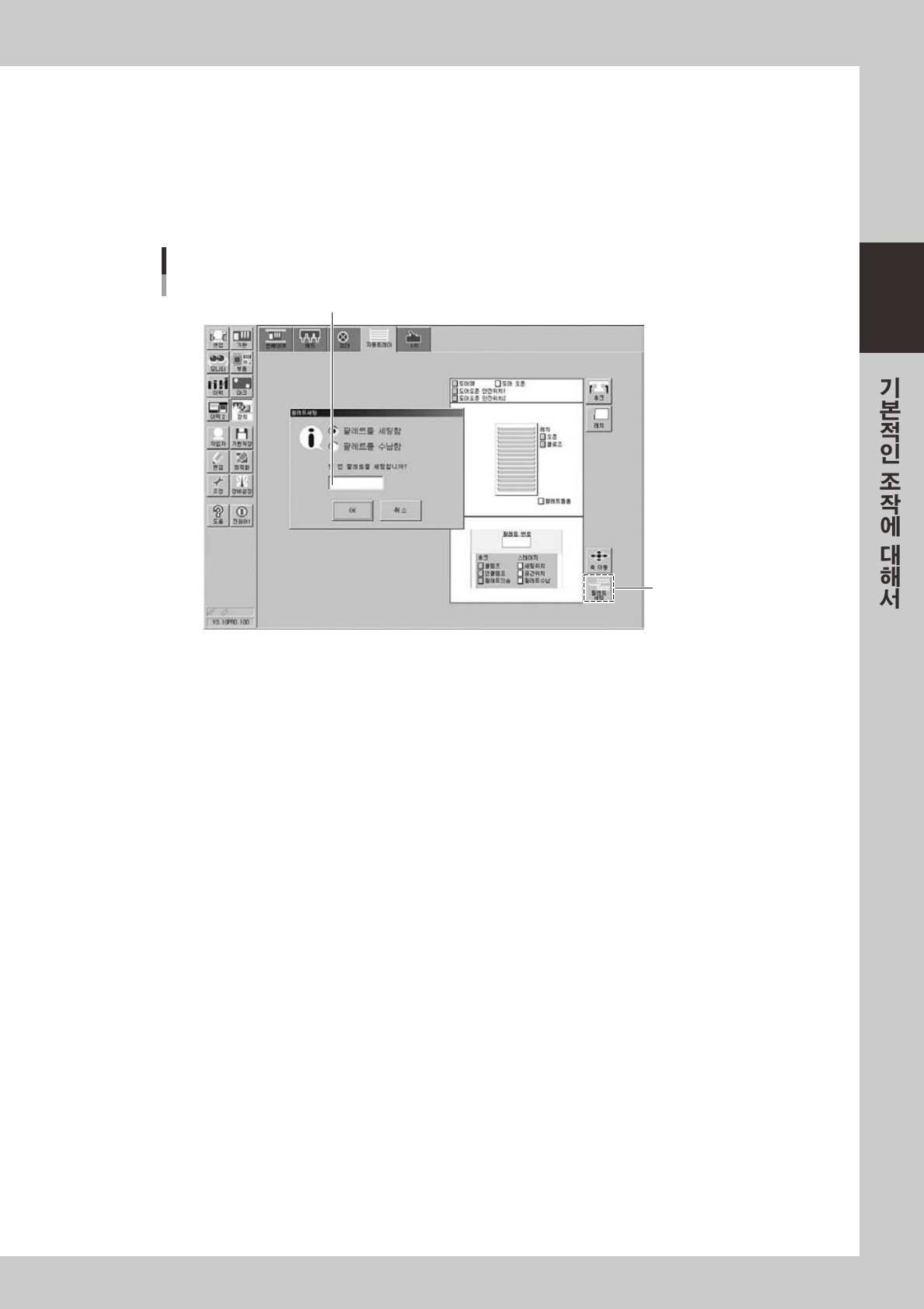

트레이를 인출해서 확인합니다 .
[ 팔레트세팅 ] 버튼을눌러서팔레트를인출시켜 ,정확하게동작하는지확인해주십시오 .
트레이체인저 화면
팔레트 선택
[팔레트 세팅]버튼
팔레트 번호를 입력한다
28228-M7-00
