2-21
2
3.3 워밍업을 실행한다
원점복귀한 후 , 워밍업 운전을 실행하시기 바랍니다 . 워밍업실행 시간은 10 분정도면 됩니다 .
단 , 앞 생산으로부터 2 시간 이내일 때는 워밍업 운전은 하지 않아도 됩니다 .
1
시작전 점검을 하고나서 기계를 기동시킵니다 .
시작전점검항목과장비기동방법에대해서는「본장 3.1시작전점검을한다」를참조하시기바랍니다 .
2
셋업화면의 [ 워밍업 ] 버튼을 누릅니다 .
셋업화면의[ 워밍업 ] 버튼을누르면「워밍업」화면이나타납니다 .
3
워밍업 시간을 입력합니다 .
[ 지정시간에정지 ] 버튼을눌러 ,워밍업시간을입력해주시기바랍니다 .
보통10 분정도면됩니다 .

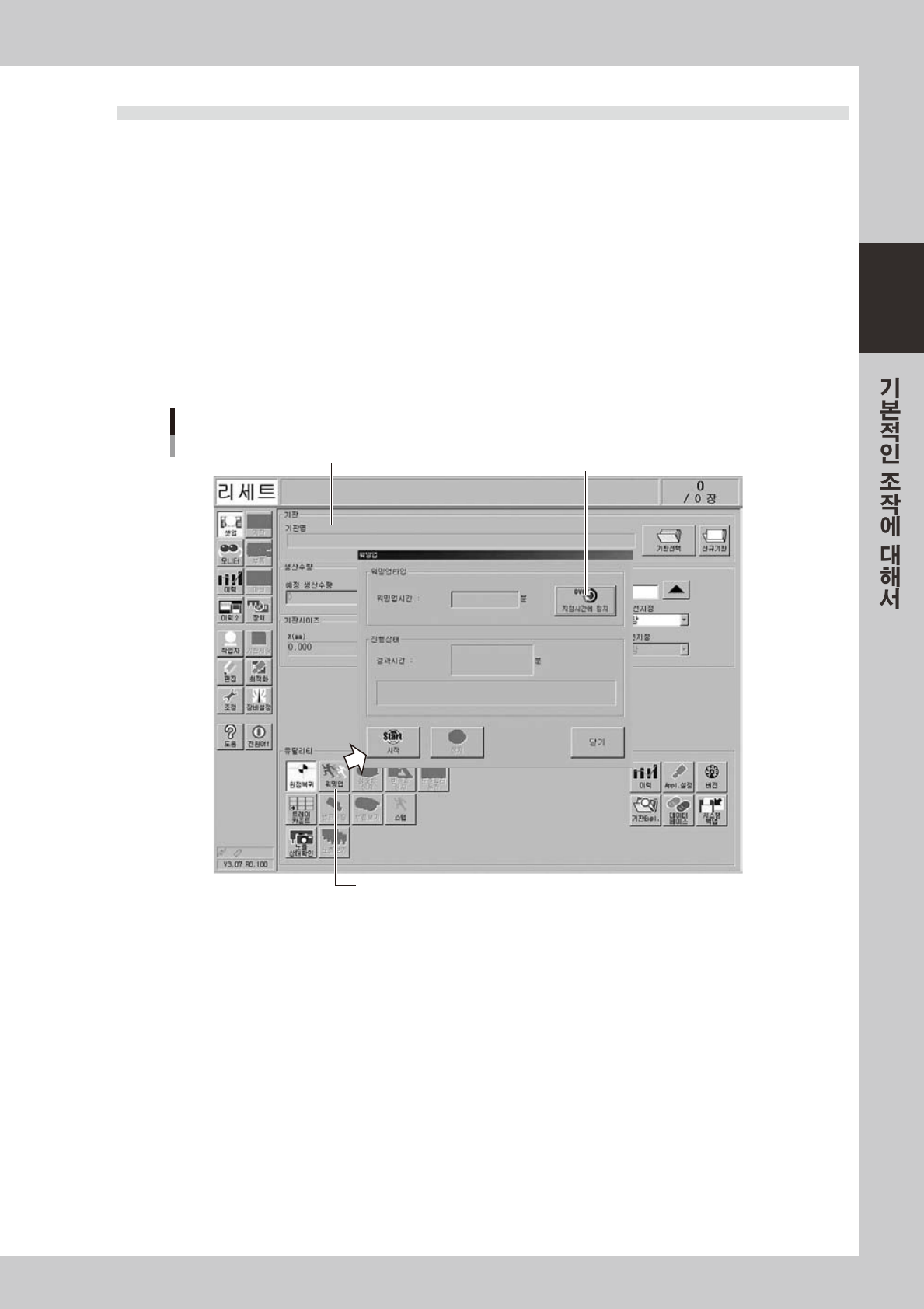

[워밍업] 버튼을 눌러서 워밍업 화면을 연다
셋업화면
워밍업 시간설정
이 버튼을 눌러 워밍업 시간을 입력한다
2 8215-M7-0 0
2-22
2
4
[ 시작 ] 버튼을 눌러서 워밍업 운전을 시작합니다 .
「진행상태」의화면에워밍업의경과시간과상태가표시됩니다 .

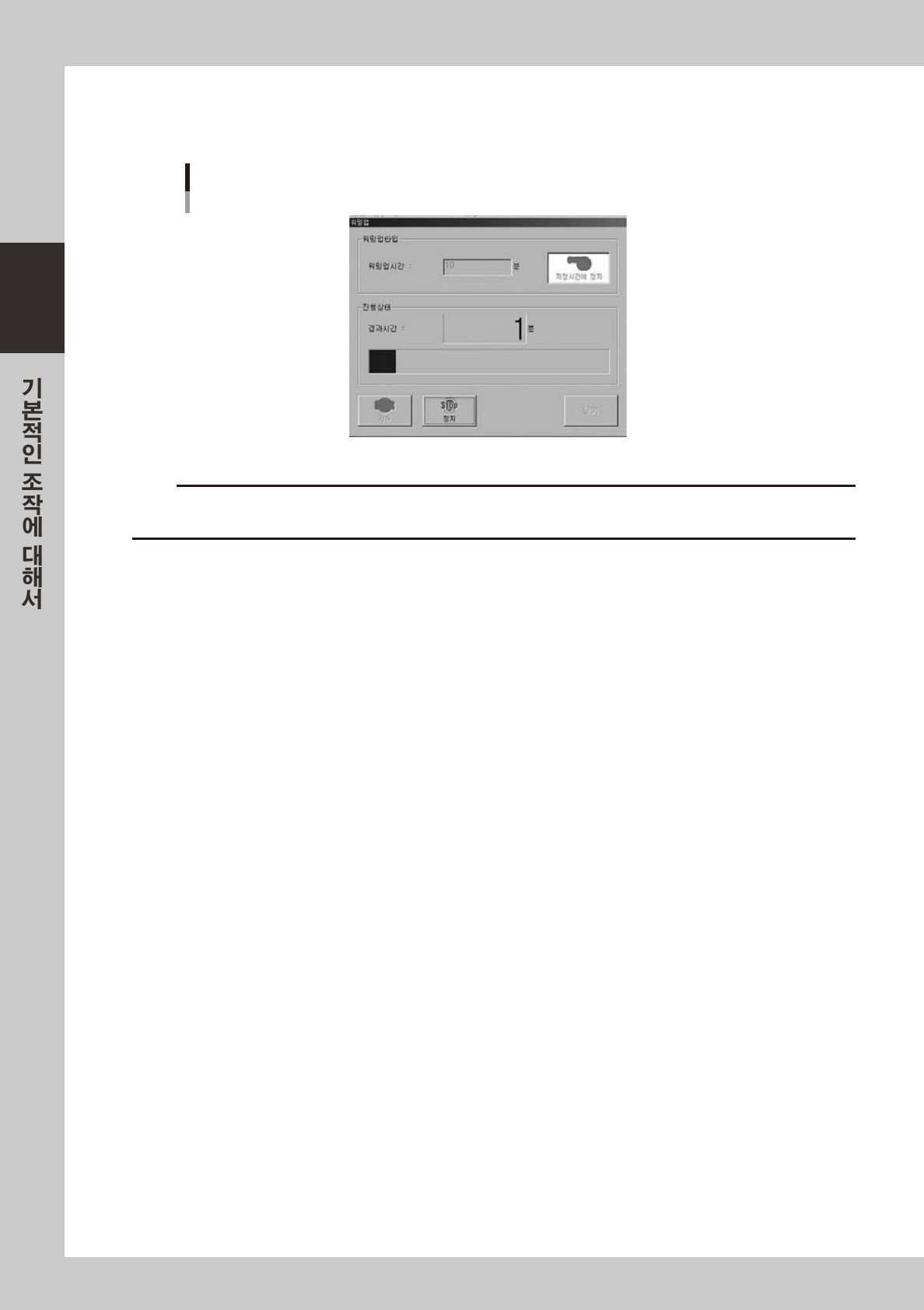

워밍업의 운전화면
28216-M7- 0 0
c
주의
워밍업운전도중에이상이발생한경우에는[ 정지 ] 버튼을눌러서운전을중단한후 ,원인을규명하고 ,대책을취하시기바랍니
다.
5
종료합니다 .
Step3 에서설정한시간이경과하면 ,장비는자동적으로운전을정지합니다 .[ 닫기 ] 버튼을눌러서
이전화면으로되돌아갑니다 .
2-23
2
3.4 컨베이어의 셋업을 실행한다
생산기판을 변경함에 따라 , 그 기판에 맞춰서 컨베이어 유니트를 조정하거나 , 사용피더를 준비할 필요가 있
습니다 .
여기에서는 컨베이어 유니트의 셋업전환에 대해 설명합니다 .
기판고정 방법
기판고정방법은일반적으로「외형기준」으로합니다 .기판의틀을들어올려기판플랩에끼워서고정합니다 .
기판의틀이외는푸쉬업핀을사용해서기판을지탱합니다 .
기판고정 방법

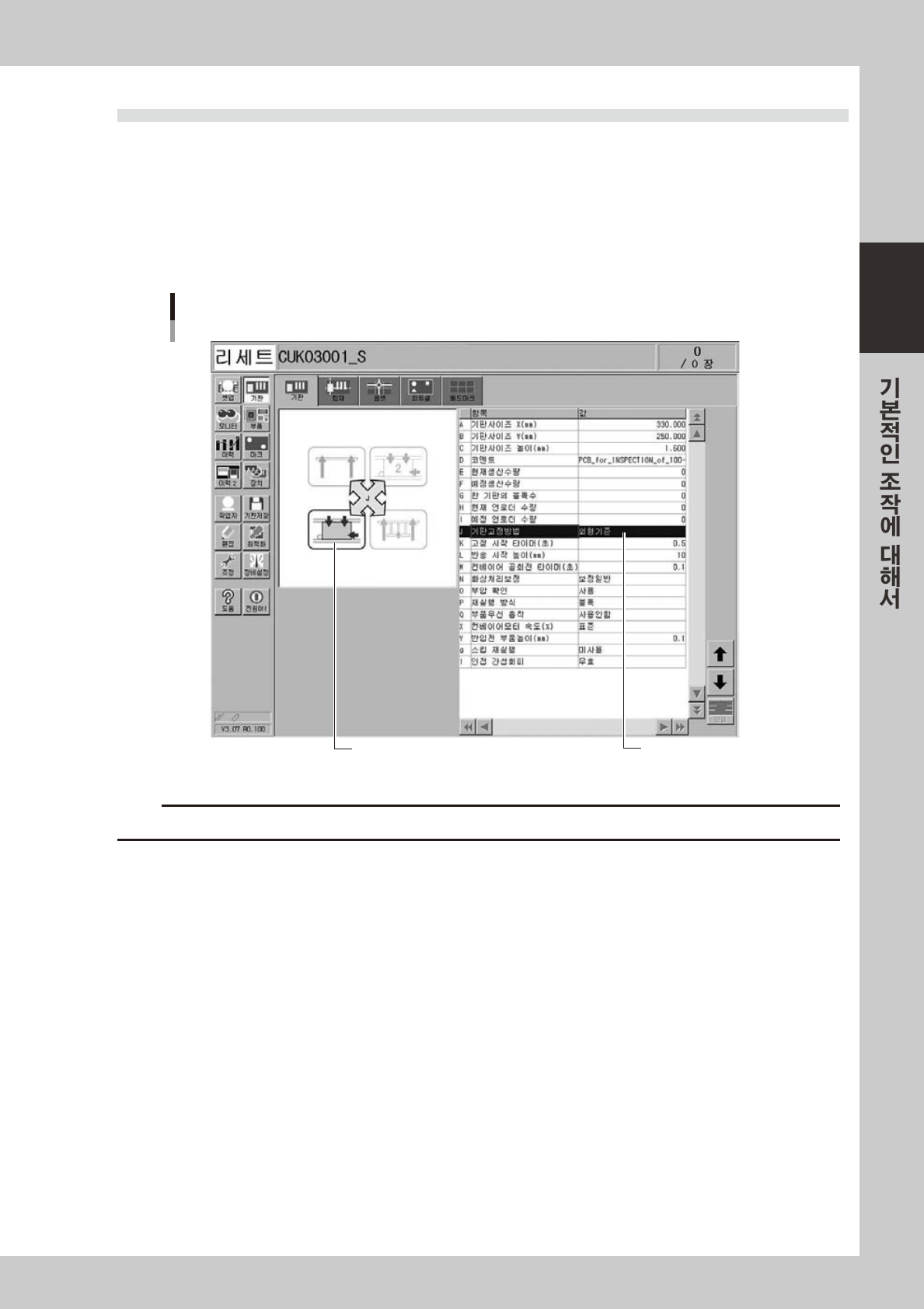

기판고정 방법의 확인
기판고정 이미지
28217-M7- 00
c
주의
생산할기판에슬릿등이있는경우에는 ,컨베이어의각기판센서로기판을검출할수없을가능성이있습니다 .
