1-22 1 3 「노 즐 샤 프트 블 로 우 실 행 최 종확 인 」대 화창 이 표시 됩 니 다 . 대 화 창의내 용을확인 하 고해 당하 는버 튼을눌러주십 시오 . [OK] : 노 즐 샤 프트청 소블 로 우를실행 합니 다 . [ 취 소 ] : 노 즐 샤 프트청 소블 로 우를실행 하 지않 고 ,[ 장치 ] - 「헤 드 」화 면 으로되 돌아갑니 다 . 「노즐샤프…
1-21
1
■ 노즐스테이션 ( 옵션 ) 을 장착하고 있을 경우
노즐스테이션 ( 옵션 ) 을 사용하고 , 모든 노즐이 자동 교환되도록 설정되어 있을 경우에는 , 다음과 같이 조
작합니다 .
1
[ 장치 ]-「헤드」화면을 엽니다 .
2
[ 청소 블로우 ] 버튼을 누릅니다 .
「노즐샤프트블로우샐행확인」대화창이표시됩니다 .
노즐샤프트청소블로우를실행할경우에는 ,[ 예 ] 또는[ 아니오 ] 버튼을눌러서 ,다음Step 으로진행
해주십시오 .
노즐샤프트청소블로우를실행하지않을경우에는 ,[ 취소 ] 버튼을눌러서종료합니다 .
노즐샤프트 블로우
노즐스테이션(옵션)을 사용하고 있을 경우
28103 -M7- 0 0
1-22
1
3

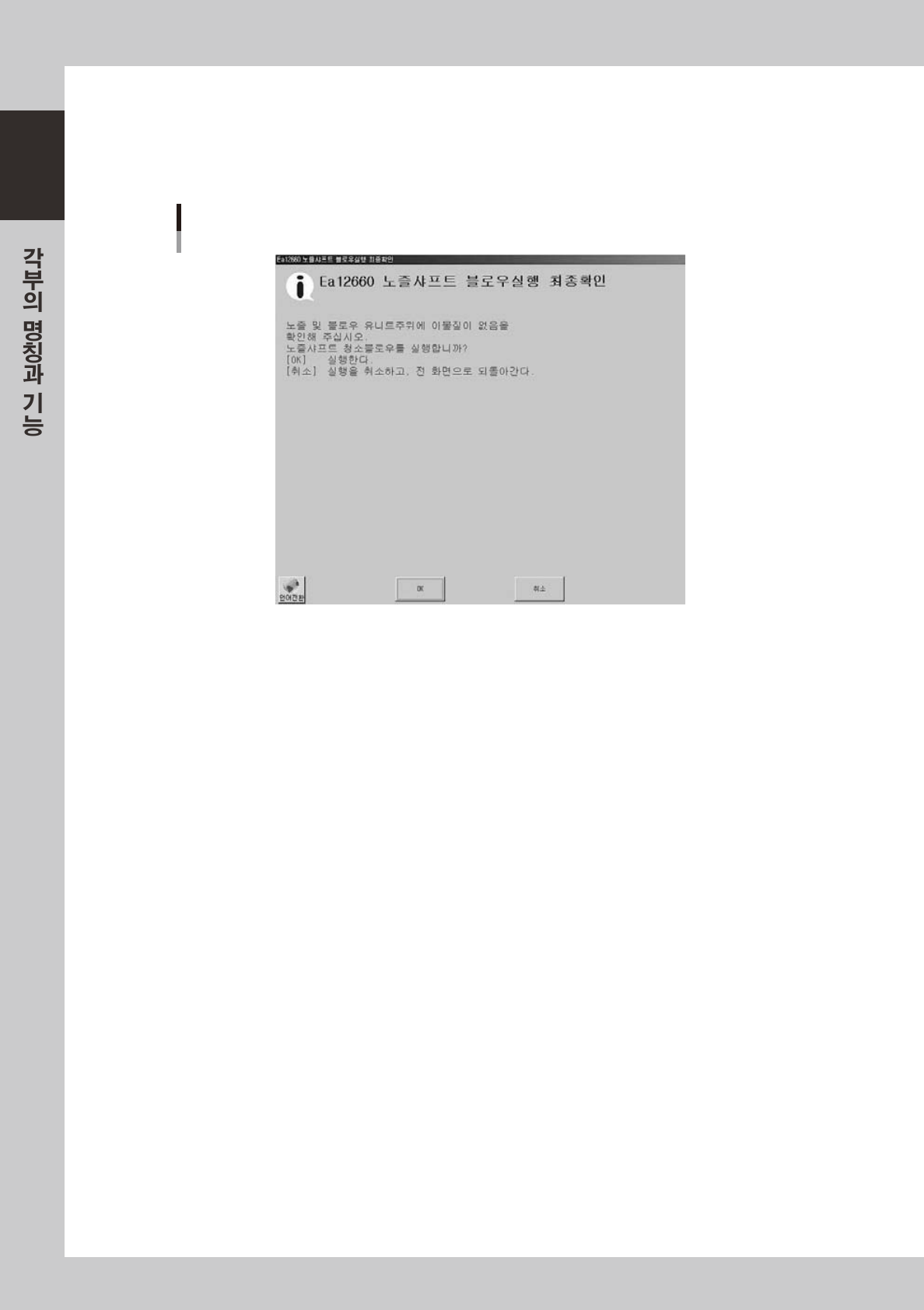

「노즐샤프트 블로우 실행 최종확인」대화창이 표시됩니다 .
대화창의내용을확인하고해당하는버튼을눌러주십시오 .
[OK]: 노즐샤프트청소블로우를실행합니다 .
[ 취소 ]: 노즐샤프트청소블로우를실행하지않고 ,[ 장치 ]-「헤드」화면으로되돌아갑니다 .
「노즐샤프트 블로우실행 최종확인」대화창
28104-M 7-00
■ 안전체크 기능
노즐샤프트 블로우 기능에는 , 다음과 같은 안전체크 기능이 부가되어 있습니다 .
•
노즐샤프트 블로우 중단경고
노즐샤프트블로우실행중에비상정지와인터락등으로운전을정지시키면 ,헤드가곧바로상승합니다 .그럴경우 ,블로
우가계속되고있는상태에서헤드가상승하여노즐이빠질가능성이있으므로 ,노즐샤프트블로우를실행중에 ,운전정지
를했을경우는「노즐샤프트블로우노즐확인」대화창을표시합니다 .
•
노즐방치 검지센서 체크
노즐샤프트블로우기능에서는청소시에고압블로우를분출하므로 ,실행중에운전정지를하면헤드에서노즐이빠져버릴
가능성이있습니다 .헤드에서노즐이빠져서 ,블로우스테이션상에방치된채로자동운전이실행되면다른헤드나멀티
MACS 유니트와간섭될위험이있습니다 .이때문에 ,블로우스테이션상에노즐방치감지센서가배치되어있어 ,장비는
이것을상시감시하고있습니다 .
노즐샤프트블로우실행시의헤드하강중이외에이센서가차단되었을경우에는 ,「인터락에러」가발생해서장비는인터
락상태가되어동작할수없습니다 .
1-23
1

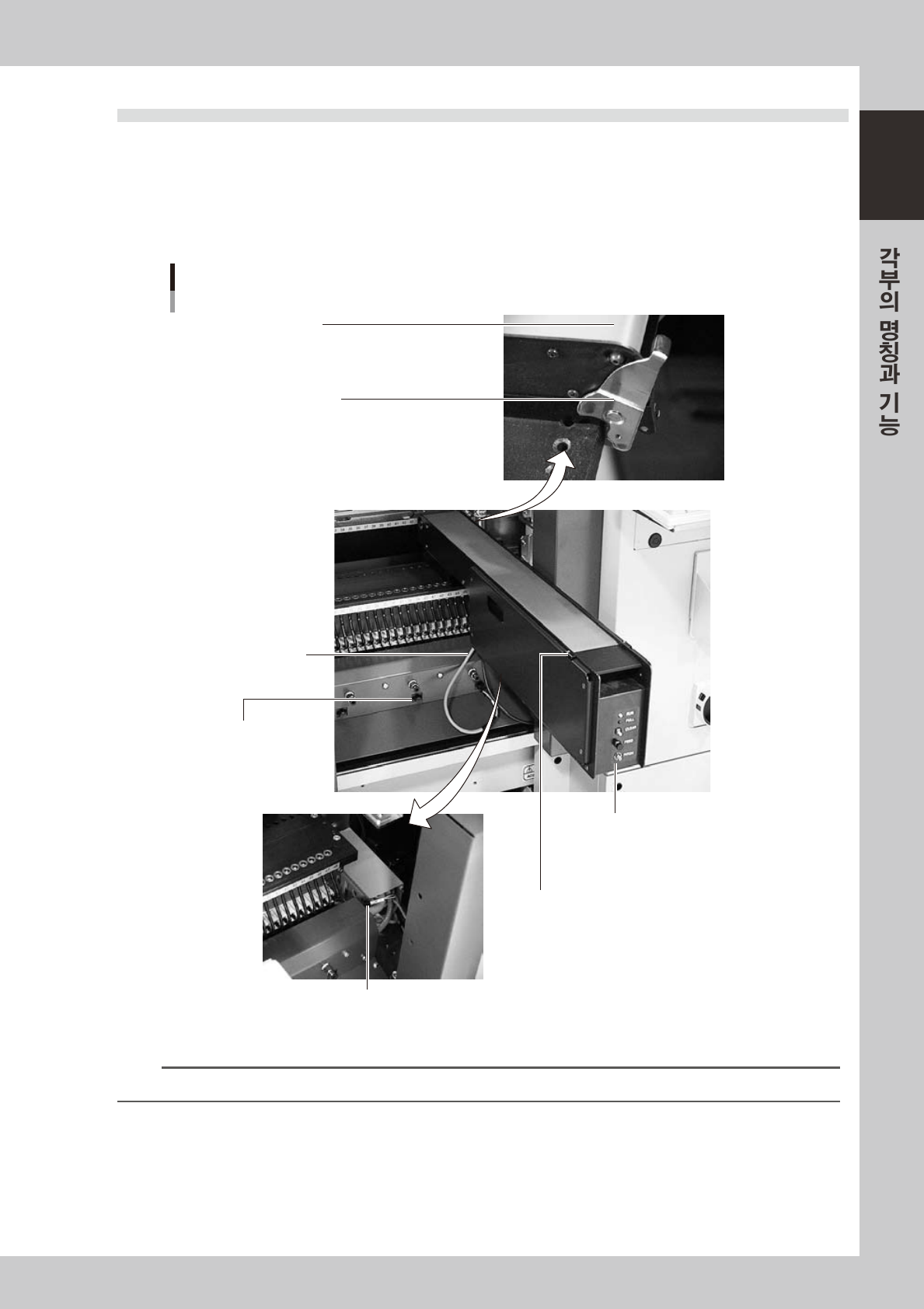

7.2 QFP 덤프 스테이션
QFP 덤프 스테이션 ( 이후 덤프 스테이션이라고 부름 ) 은 , 인식 카메라로 검출된 불량부품에 데미지를 주지
않으면서 놓아두는 장치를 말합니다 . 폐기 처분된 부품은 벨트로 반송되어 , 메모리에 따른 카운트 또는
오버 플로우 센서가 부품을 감지해서 꽉 차면 , 다음 폐기 동작을 하기전에 에러 메세지 ( 부품 FULL) 를 표
시합니다 .
다음과같이덤프스테이션의각부의명칭과기능에대해서설명합니다 .
클램프 레버
피더 플레이트에 본체를 고정합니다.
DUMP 하네스 (신호선)
덤프 스테이션의 신호용
하네스입니다.
DUMP 컨넥터
DUMP하네스 접속용 컨넥터입니다.
FEEDER 컨넥터 (전원용)
덤프 스테이션의 전원용
컨넥터입니다.
수동패널
상태표시, 피치전송, 카운트 클리어,
전송피치의 설정을 합니다.
오버 플로우 센서 (옵션)
반송벨트로 옮겨지는 부품이 이 위치에
도달하면 부품을 감지해서 에러 메시지를 표시
합니다.
반송벨트
폐기된 부품을 반송하는 벨트입니다.
각부의 명칭과 기능
27117-M 7- 0 0
n
요점
QFP 덤프 스테이션의 사용방법에 관한 자세한 내용은 , 옵션 메뉴얼을 참조해 주십시오 .
