5.2 동작확인
■ 테이프 피더의 동작확인
테이프피더를실장기에세팅하면 ,정확하게동작하는지확인합니다 .
1

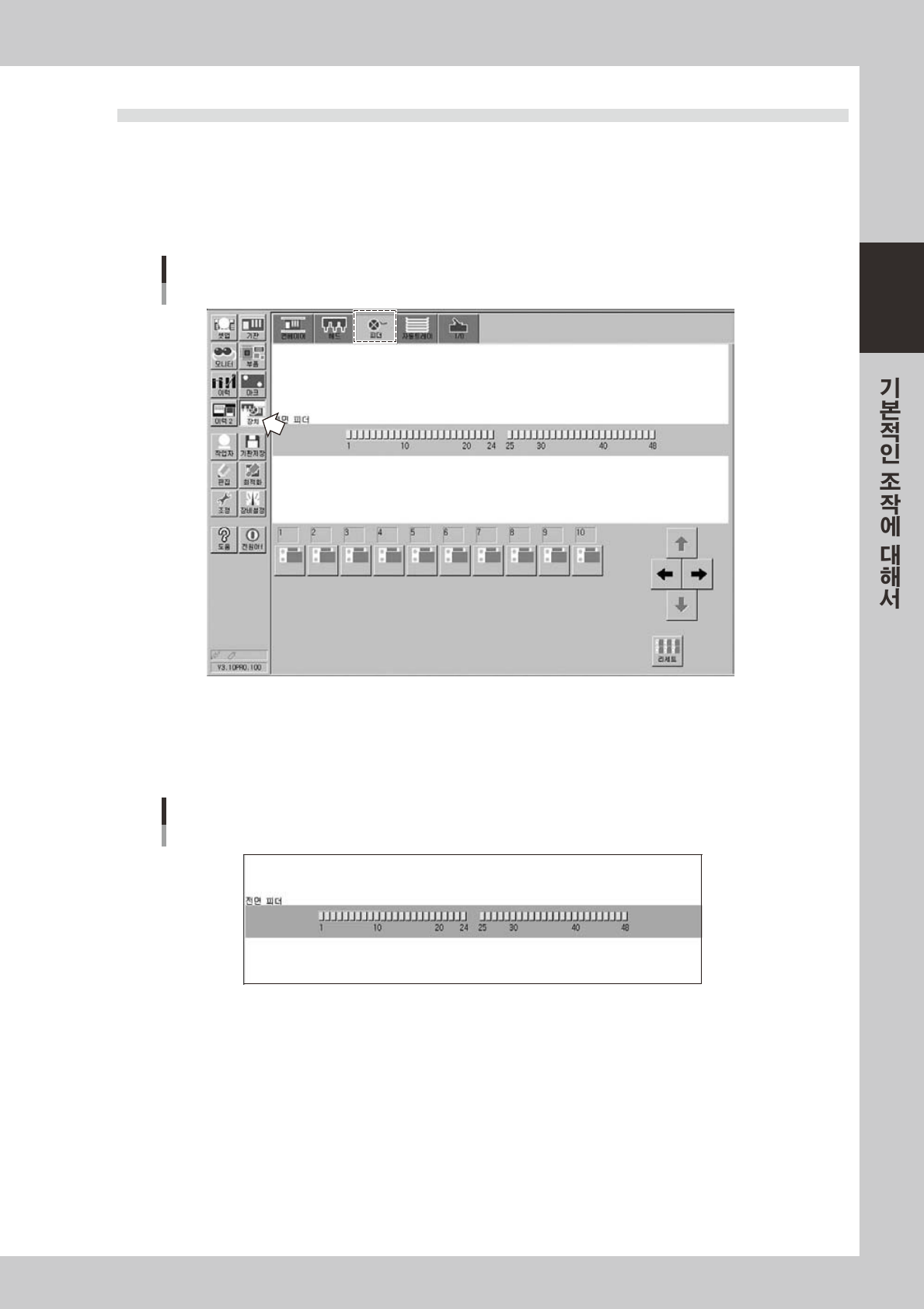

「피더」화면을 엽니다 .
[ 장치 ] 버튼을클릭하고「피더」탭을선택해서 ,피더화면을엽니다 .
피더화면
피더선택
28225-M7-0 0
2
피더를 선택합니다 .
화면상부에표시되어있는피더플레이트 No. 에서 ,구동시킬테이프피더가세팅되어있는피더플레
이트번호의해당부분을클릭또는이동커서로선택해주십시오 .
피더화면
피더선택
28226-M7-0 0
2-38
2
3
동작시킬 피더의 아이콘을 클릭합니다 .
화면하부의피더리스트에서 ,구동시킬피더가세팅되어있는플레이트번호의아이콘을클릭합니다 .
클릭함으로서에어가ON/OFF 됩니다 .
수차례클릭해서피더를구동시켜 ,오동작이없는지확인해주십시오 .
피더화면
피더선택
28227-M7-00
26
27
28
29
35
32
33
32
34
40
36
37
38
39
41
42
43
44
23
24
25
26
27
28
29
30
31
42
43
45
46
47
48
49
플레이트 번호
피더 플레이트 번호
피더 플레이트 번호
27216 -M7-00
2-39
2
■ 트레이체인저의 동작확인
1
「자동트레이」화면을 엽니다 .
[ 장치 ] 버튼을클릭하고「자동트레이」탭을선택해서 ,트레이체인저화면을엽니다 .
2
트레이를 인출해서 확인합니다 .
[ 팔레트세팅 ] 버튼을눌러서팔레트를인출시켜 ,정확하게동작하는지확인해주십시오 .
트레이체인저 화면
팔레트 선택
[팔레트 세팅]버튼
팔레트 번호를 입력한다
