3-17 3 3. 6 RE TR Y ( 재 시도 ) 과 거 1 00 건의 에 러 이 력 이 표시됩 니 다 . 모니터 : 재시도 2 8 313 - M 7- 0 0
3-16
3
3.5 보정
자동 운전중인 부품인식 결과의 보정량 , 에러코드 등이 일람표 형식으로 표시됩니다 .
모니터 : 보정
28312-M7- 00
•
헤드번호
헤드의수량만큼표시됩니다 .현재의흡착에서시작되는1 시퀀스에서이용되고있는헤드번호의인식결과가표시됩니다 .
단 ,표시는카메라에의한화상인식종료후입니다 .
•
부품번호
해당헤드가흡착해서인식한부품의번호가표시됩니다 .
•
피더세팅번호
해당헤드가흡착해서인식한피더번호가표시됩니다 .
•
보정량 X, Y, R
해당헤드가인식한부품의보정량을표시합니다 .이수치는노즐의중심으로부터의위치의틀어진양을표시합니다 .
•
에러번호
해당헤드가인식에실패했을때의에러번호가표시됩니다 .
3-17
3

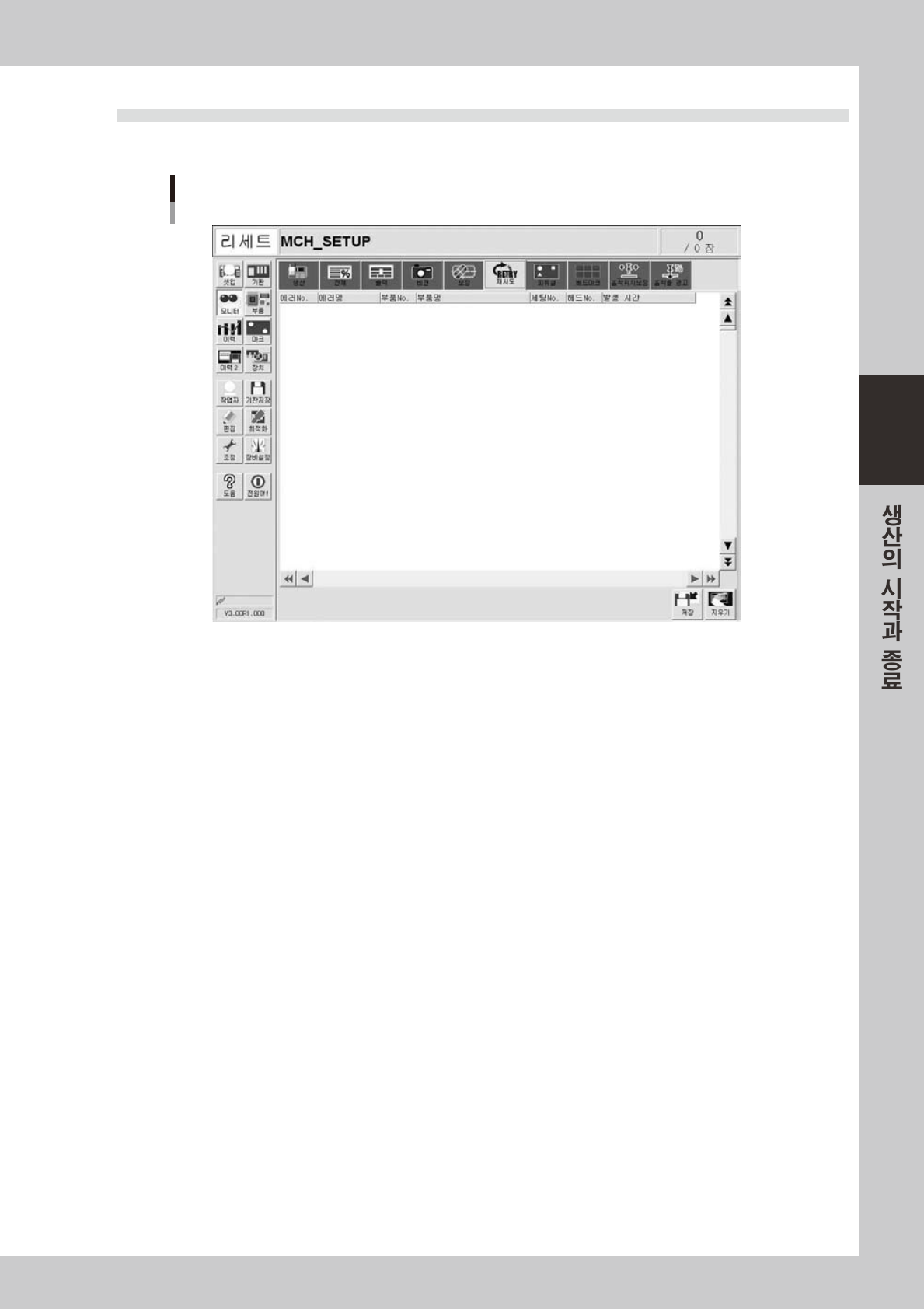

3.6 RETRY( 재시도 )
과거 100 건의 에러 이력이 표시됩니다 .
모니터 : 재시도
28313-M7- 00
3-18
3

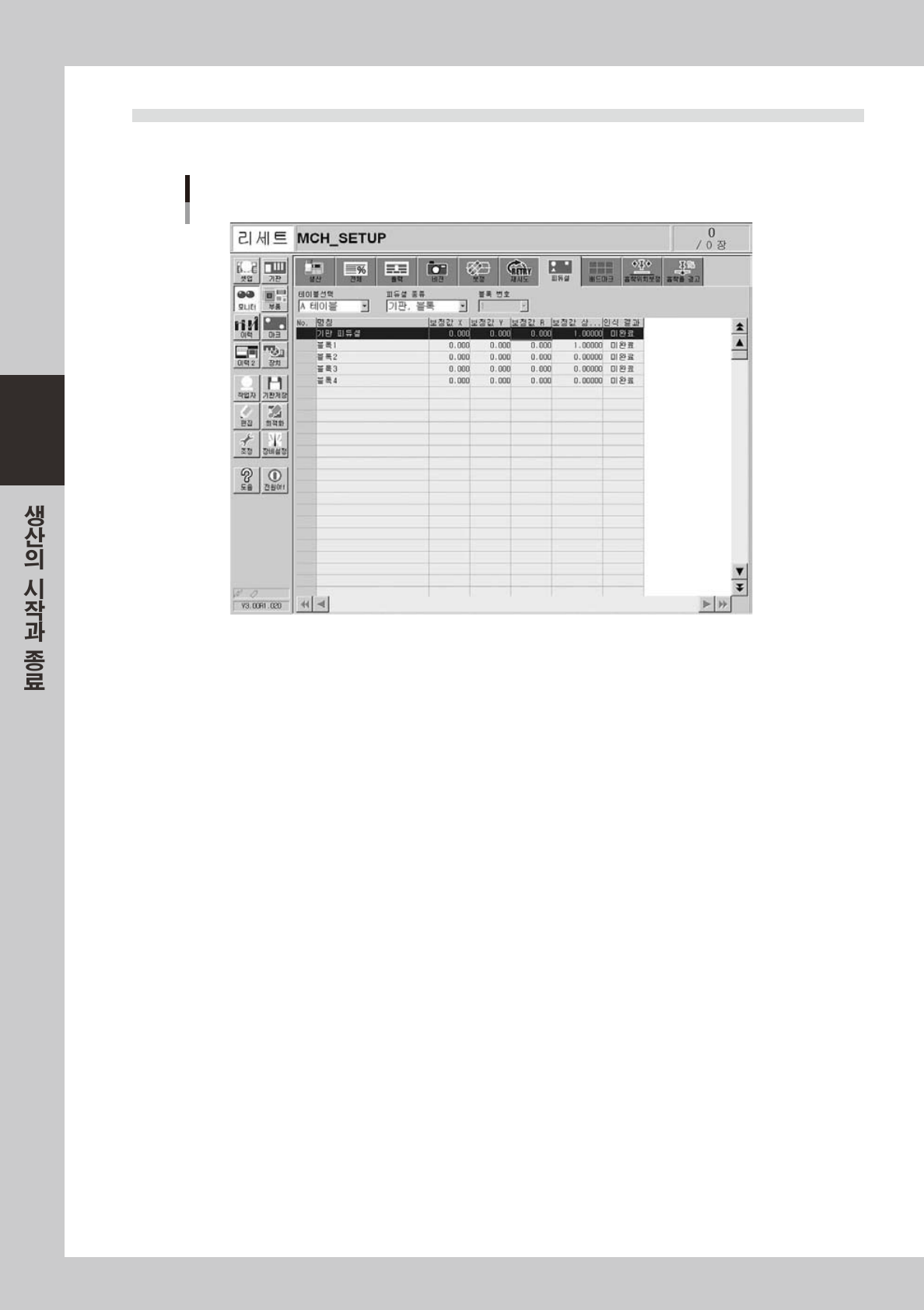

3.7 피듀셜
「기판 , 블록」, 「로컬」, 「포인트」등의 피듀셜 인식결과를 표시합니다 .
모니터 : 피듀셜
28314-M7- 00
•
보정값 X, Y, R
인식결과 ,기판데이터입력값과의비교를(+),(-) 로표시합니다 .
•
보정값 상승율
보정값X,Y,R 을이용해서계산한기판신장율이표시됩니다 .
•
인식결과
「성공」또는「미완료」가표시됩니다 .실제로마크인식동작을해서인식이성공되면 ,「미완료」에서「성공」으로변합니
다.
