2-29 2 3. 실 장 기에 의 설치 테 이 프피더 를실장 기 에장착하 는순서 를설명 합니 다 . 1 피 더세 팅 위 치 를 확 인 합니 다 . [ 셋 업 ] - [ 부품 보기 ] 버 튼을눌러 서 , 「셋업 일 람」화면 에서피 더 세 팅위치 를확 인 합니다 . 셋업일람 2 8 218 - M 7- 0 0 e 2 비 상정 지 버 튼을 누릅 니 다 . 실 장 기 의비 상정 지…
2-28
2
테이프경로도에따라서테이프를세팅해주십시오 .
c
주의
탑테이프를당겨서경로도에맞춰서세팅할때 ,아래그림의AA 부에서는 ,접합면 ( 접착면 ) 이밖을향하도록세팅해주십시오 .
테이프 경로도
캐리어 테이프
AA부
탑 테이프
: 탑 테이프
∼
∼
: 캐리어 테이프
E
E
A
A
a
a
c
c
C
B
b
D
D
27 209 -M7- 00
n
요점
캐리어 테이프는 , 테이프 가이드용 구멍이 , 테이프전송용 기어에 들어가도록 세팅해 주십시오 .
6
부품을 흡착위치까지 전송합니다 .
테이프가세팅완료되면 ,커버테이프박리레버를눌러서부품을흡착위치까지보냅니다 .
2-29
2
3. 실장기에의 설치
테이프피더를실장기에장착하는순서를설명합니다 .
1

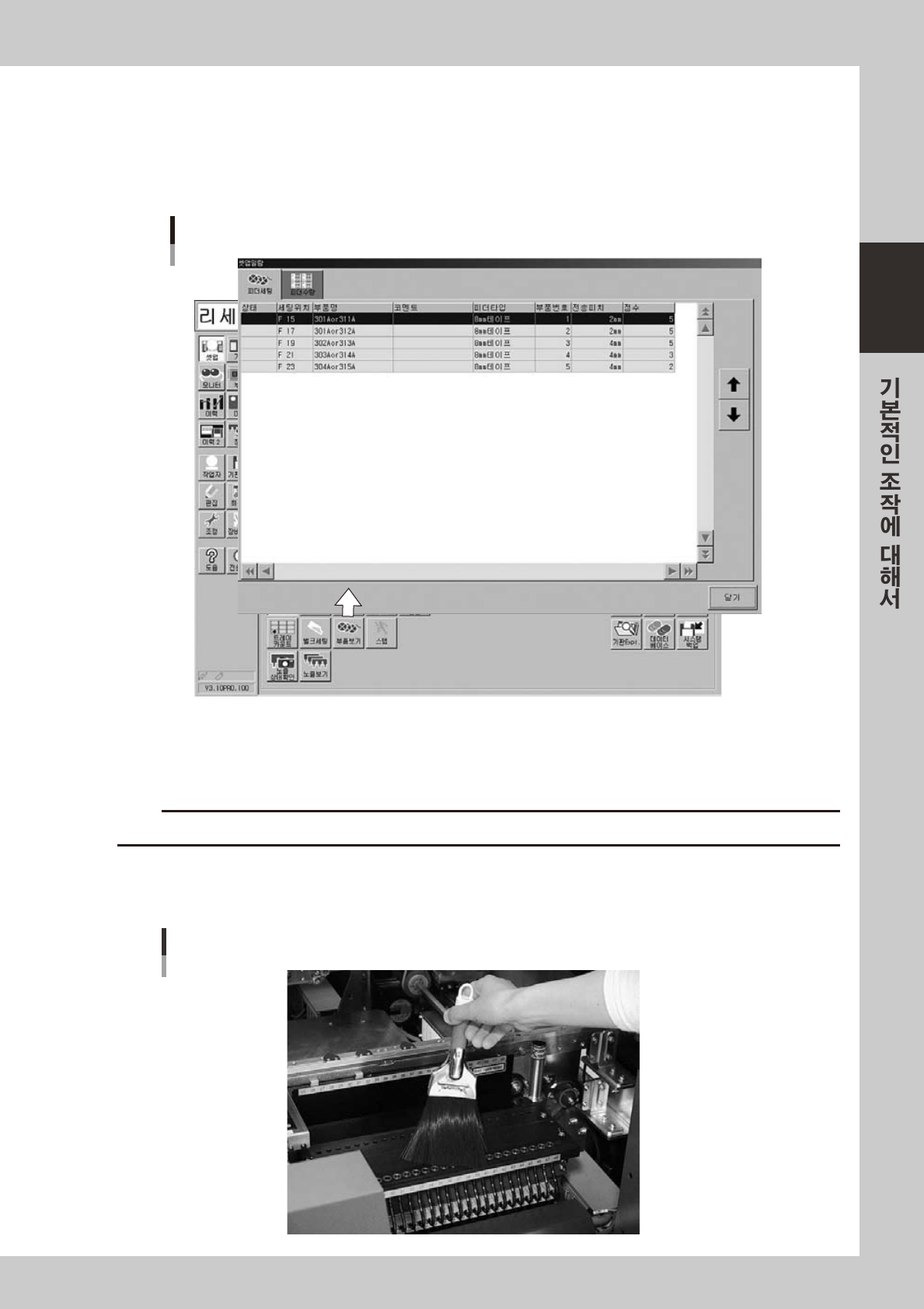

피더세팅 위치를 확인합니다 .
[ 셋업 ]-[ 부품보기 ] 버튼을눌러서 ,「셋업일람」화면에서피더세팅위치를확인합니다 .
셋업일람
28218-M7- 0 0
e
2
비상정지 버튼을 누릅니다 .
실장기의비상정지버튼을눌러서 ,실장기의동작을정지시켜주십시오 .
c
주의
실장기를정지시키지않고 ,부품공급장치를장착하면 ,기계에말려들어갈위험이있습니다 .
3
피더 플레이트상의 먼지를 제거합니다 .
부품이나먼지가끼어있으면 ,피더가기울어서안정된흡착을할수없습니다 .
피더 플레이트상의 이물질 제거
27210-M7-0 0
2-30
2
4
피더 플레이트의 노크핀 구멍에 끼워 넣습니다 .
클램프레버고정핸들을들어올린상태에서 ,피더의앞쪽끝부분과핸들을잡아 ,피더플레이트에대하
여수평하게똑바로세팅합니다 .피더플레이트에는 ,피더본체의프론트노크핀 ,리어노크핀을끼워
넣는구멍이있습니다 .그노크핀구멍에단단히끼워넣어주십시오 .
본체 장착
노크핀 구멍
피더 플레이트
핸들
27211-M7- 0 0
5
테이프 릴을 릴 홀더에 세팅합니다 .
릴홀더포켓부에는테이프릴1 개를수납합니다 .따라서틈새없이피더를정렬시킬경우에는 ,반드시
상하의단을사용해서지그재그로배치해주십시오 .
테이프 릴의 세팅
릴 후크 바를 격납한다
FS2 타입
8mm피더
CL 타입
대형피더
대형 릴은 여기에 수납
12mm피치로는
정렬되지 않는다
상하의 단을 사용해서
지그재그로 배치한다
FT 타입
8mm피더
27212-M 7 - 0 0
