1-10 1 노즐 스테이션 협인접 타입 특주노즐 영역 マシン正面 HEAD 1 TYPE31 1A HEAD 2 TYPE31 1A HEAD 3 TYPE31 1A HEAD 4 TYPE31 1A HEAD 5 TYPE31 1A HEAD 1 TYPE312A HEAD 2 TYPE312A HEAD 3 TYPE312A HEAD 4 TYPE312A HEAD 5 TYPE312A HEAD 1 TYPE314A HEA…
1-9
1
3.3 노즐스테이션 ( 옵션 )
노즐스테이션이 겸비되어 있으면 , 자동교환하기 위한 각종 노즐을 장착할 수 있습니다 .
노즐스테이션과 대응하는 헤드 및 노즐타입은 아래와 같습니다 .
노즐 스테이션
표준 타입
HEAD 1
TYPE301A
HEAD 1
TYPE303A
HEAD 3
TYPE303A
HEAD 2
TYPE304A
HEAD 5
TYPE304A
HEAD 4
TYPE303A
HEAD 2
TYPE301A
HEAD 3
TYPE301A
HEAD 4
TYPE301A
HEAD 5
TYPE301A
HEAD 1
TYPE302A
HEAD 2
TYPE302A
HEAD 3
TYPE302A
HEAD 4
TYPE302A
HEAD 5
TYPE302A
특주노즐 영역
マシン正面
27107-M7-00
1-10
1

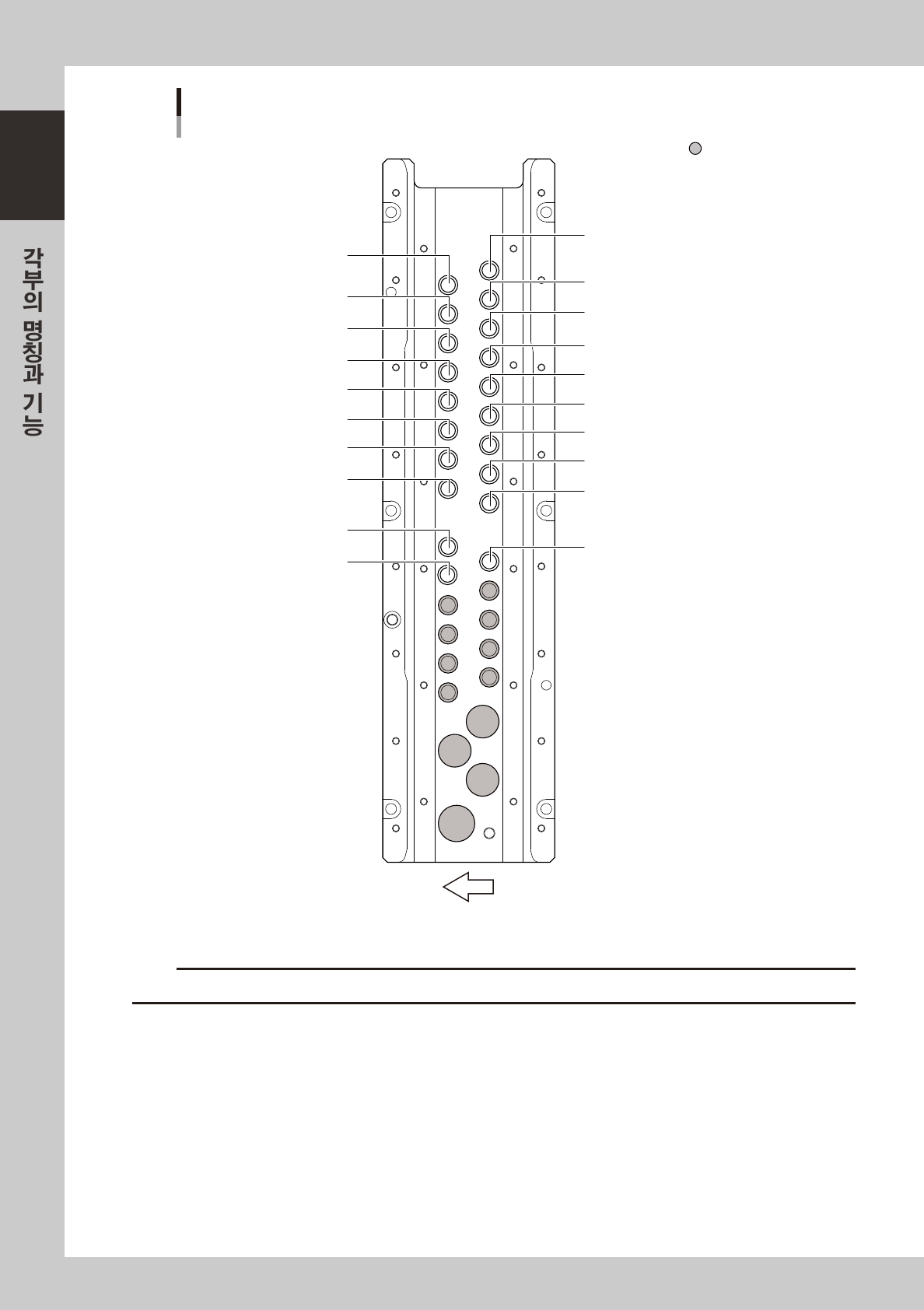

노즐 스테이션
협인접 타입
특주노즐 영역
マシン正面
HEAD 1
TYPE311A
HEAD 2
TYPE311A
HEAD 3
TYPE311A
HEAD 4
TYPE311A
HEAD 5
TYPE311A
HEAD 1
TYPE312A
HEAD 2
TYPE312A
HEAD 3
TYPE312A
HEAD 4
TYPE312A
HEAD 5
TYPE312A
HEAD 1
TYPE314A
HEAD 3
TYPE314A
HEAD 4
TYPE314A
HEAD 2
TYPE315A
HEAD 5
TYPE315A
HEAD 1
TYPE313A
HEAD 2
TYPE313A
HEAD 3
TYPE313A
HEAD 4
TYPE313A
HEAD 5
TYPE313A
2710 8-M7 - 00
c
주의
Type314A 와315A또는Type303A 와Type304A 를나란히사용할때는 ,노즐적용부품사이즈가제한되는경우가있습니다 .
1-11
1

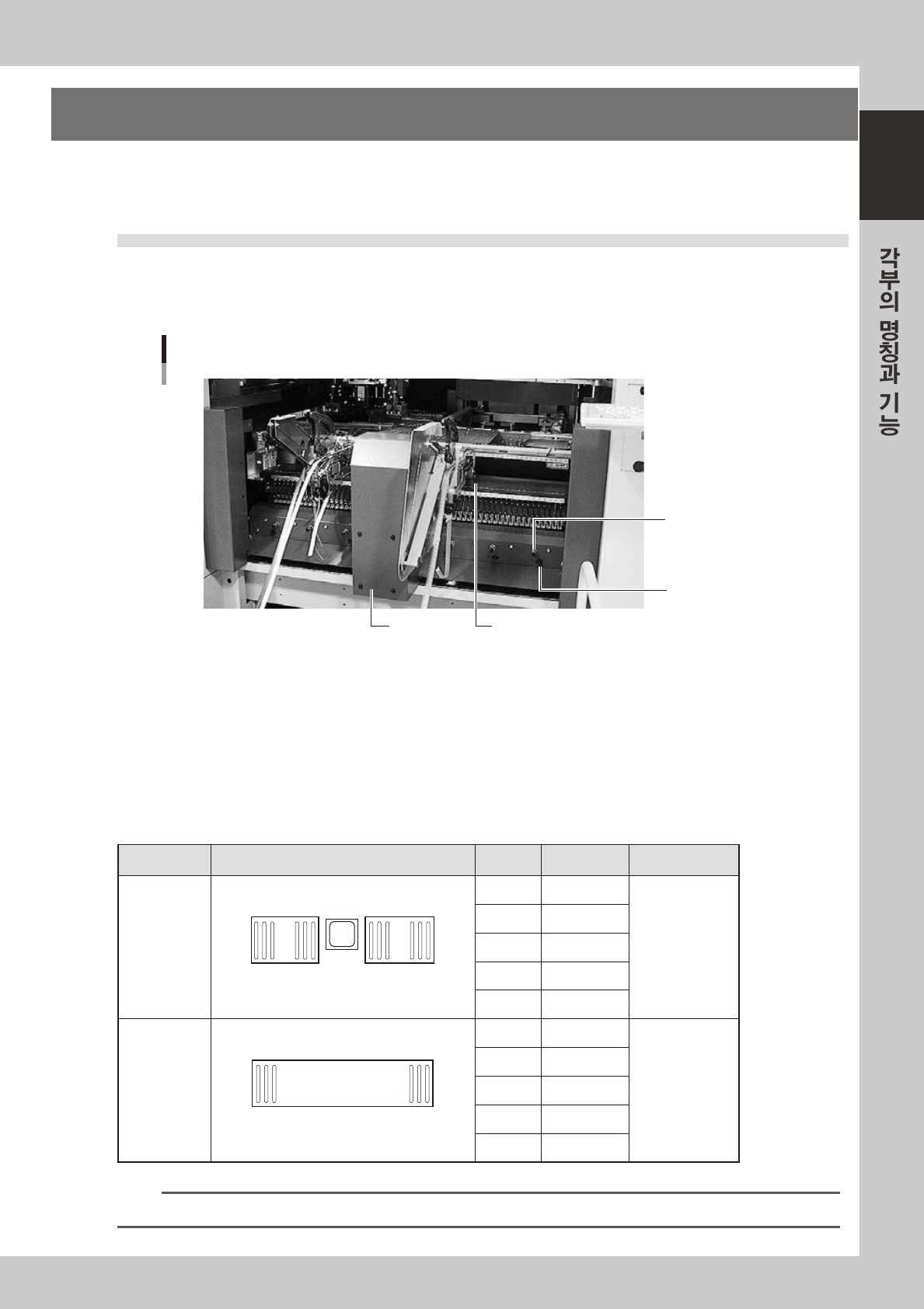

4. 부품공급부
피더세트부에는 ,테이프피더등을장착하는피더플레이트 ,옵션기기를구동하기위한전원컨넥터나에어컨
넥터가장착되어있습니다 .YG12F 는옵션으로자동트레이체인저 (ATS15) 를사용할수있습니다 .
4.1 피더 플레이트로부터 공급
테이프피더는 피더 플레이트상에 장착되어 , 마운터에서 공급되는 에어압에 의해 구동합니다 .
4.1.1 24 연 고정 피더플레이트
피더 장착부
안전커버
에어 컨넥터
전원 컨넥터
24연 피더 플레이트
2710 9-M 7- 00
전원컨넥터
덤프스테이션등의옵션기기용전원컨넥터입니다 .
에어컨넥터
에어건등의옵션기기용에어컨넥터입니다 .외경Ø4 의에어튜브를접속해서 ,본체로부터의에어를옵션기기에공급합니
다.
■ 각 헤드와 세팅번호
헤드부의형상과X 축가동범위관계상 ,각헤드에는사용할수없는피더가있습니다 .장비의각헤드로사용가능한피더
세팅번호는다음과같습니다 .
타입 구성 헤드 흡착가능 범위 장착가능 수
전측 24 연고정
×2
1
24
25
48
1 9~48
FT 피더
환산으로48 개
2 7~46
3 5~44
4 3~42
5 1~40
후측 60 연고정
( 옵션 )
1 60
1 101~151
FT 피더
환산으로 59 개
2 103~153
3 105~155
4 107~157
5 109~159
n
요점
부품정보의 피더위치 계산을 티칭 또는 상대티칭으로 설정한 경우는 , 상기와 다를 경우가 있습니다 .
