3. 장비의 기동과 종료
장비의기동과종료는조작화면의표시에따라실행해주시기바랍니다 .
장비의 기동과 종료
생산(운전)
비상정지 버튼을 누른다
원점 위치로 이동한다
기계의 전원스위치를 OFF 한다
작업 시작전 점검을 한다
원점복귀를 실행한다
오퍼레이터를 지정한다
[전원OFF] 버튼을 누른다
프로그램이 로드되어
원점복귀 화면이 표시된다
원점위치 이동화면이 표시된다
종료화면이 표시된다
생산종료
셋업화면이 표시된다
기계의 전원스위치를 ON으로 한다
27201-M7- 0 0
2-18
2
3.1 시작전 점검을 한다
e
전원을 투입하기 전에 , 다음항목을 확인하시기 바랍니다 .
w
경고
점검은 반드시 비상정지 버튼이 눌러진 상태에서 실행하시기 바랍니다 .
■ 시작전 점검일람
점검부위 점검내용
전원 장비정면에서봤을때우측아래의전원박스에설정전원이접속되어있을것 .
안전커버 안전커버가닫혀있을것
피더
피더플레이트에확실히고정되어 ,들떠있지않을것 .
피더상에이물질이없을것 .
컨베이어 컨베이어상에이물질이없을것 .컨베이어아래에푸쉬업핀등의유니트가끼어있지않을것 .
헤드 노즐이정상적인상태로세팅되어있을것 .
노즐 노즐의파손 ,솔더묻음 ,버핑동작의상태가양호할것 .
A T S 1 5（ 옵 션）
팔레트스테이지상에팔레트가없을것 .도어가닫혀있을것 .
도어스위치가「CLOSE」로되어있을것 .
w
경고
표시등은 장비상태를 나타내는 중요한 기기입니다 . 운전중에는 녹색 , 에러발생시와 인터락중에는 황색 , 비상정지중은
적색등이 점등됩니다 . 표시등의 녹색등이 점등되어 있을 때는 절대로 신체의 일부를 가동 범위내에 넣지말아 주십시오 .
2-19
2

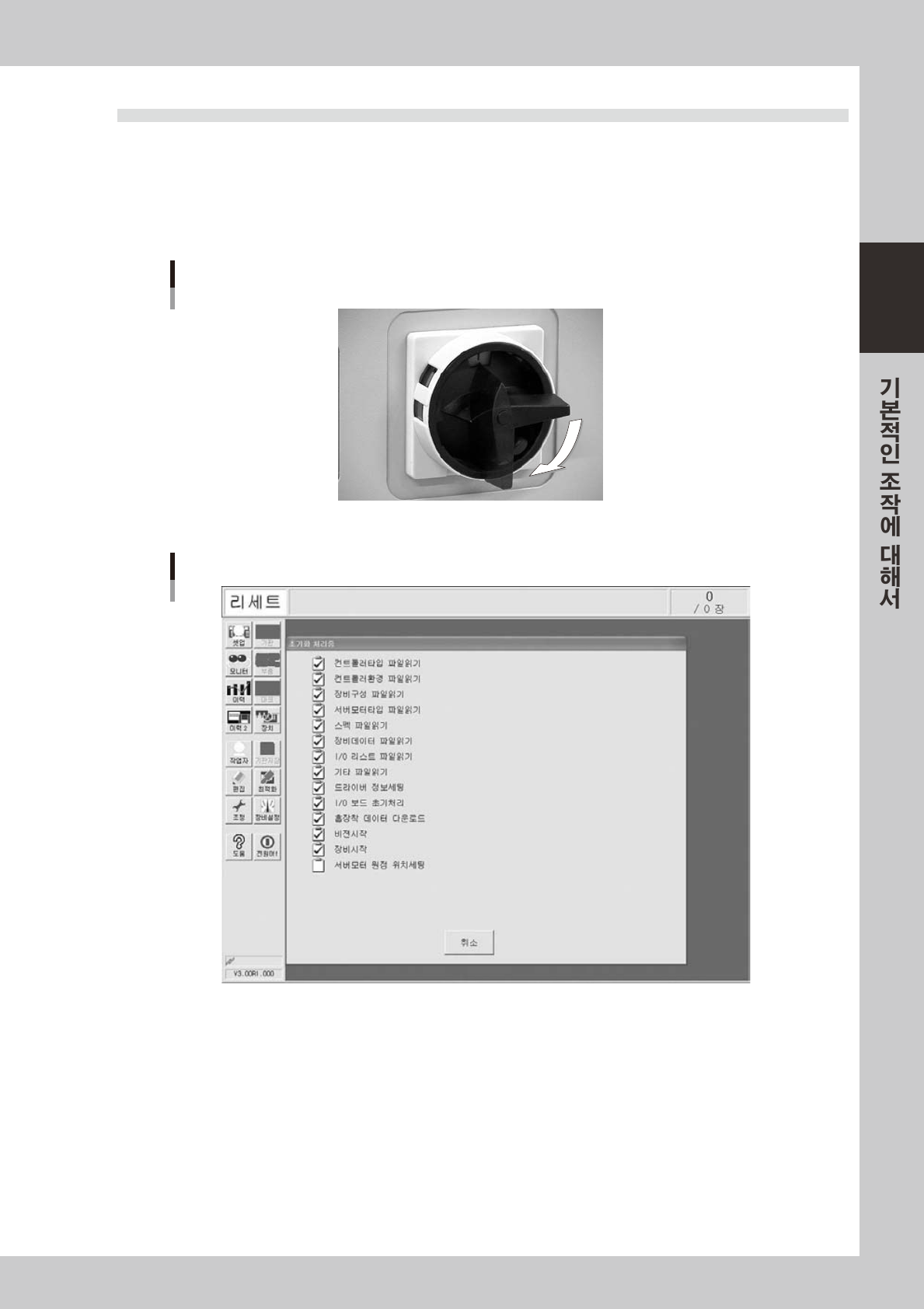

3.2 장비를 기동한다
아래와 같은 순서로 장비를 기동시켜 주시기 바랍니다 .
1
전원스위치를 ON 으로 합니다 .
본기계정면우측아래에있는전원스위치를우측방향으로돌려서ON 으로해주시기바랍니다 .시스템
기동후 ,장비의운전에필요한프로그램을읽어들여「초기화처리중」이라는화면이표시됩니다 .
ON
OFF
메인 스위치
27 20 2- M7-00
초기화 처리중 화면
2 8212-M7-00
2
원점복귀를 실행합니다 .
「원점복귀」대화창이표시되므로 ,화면의지시에따라원점복귀를실행하시기바랍니다 .
