1-20 1 5 「노 즐 샤 프트 블 로 우실 행 최 종확 인 」대 화 창 이 표시 됩 니 다 . 대 화 창의내 용을확인 하 고 ,해 당하 는버 튼 을눌러주십시 오 . [ 예 ] : 대상 노즐을노 즐샤 프트청소블 로 우합니 다 . [ 아니오 ] : 「수동노 즐 교환현 물확 인 」대 화 창 으로되 돌아갑니 다 . [ 취 소 ] : 노 즐 샤 프트청 소블 …
1-19
1
3

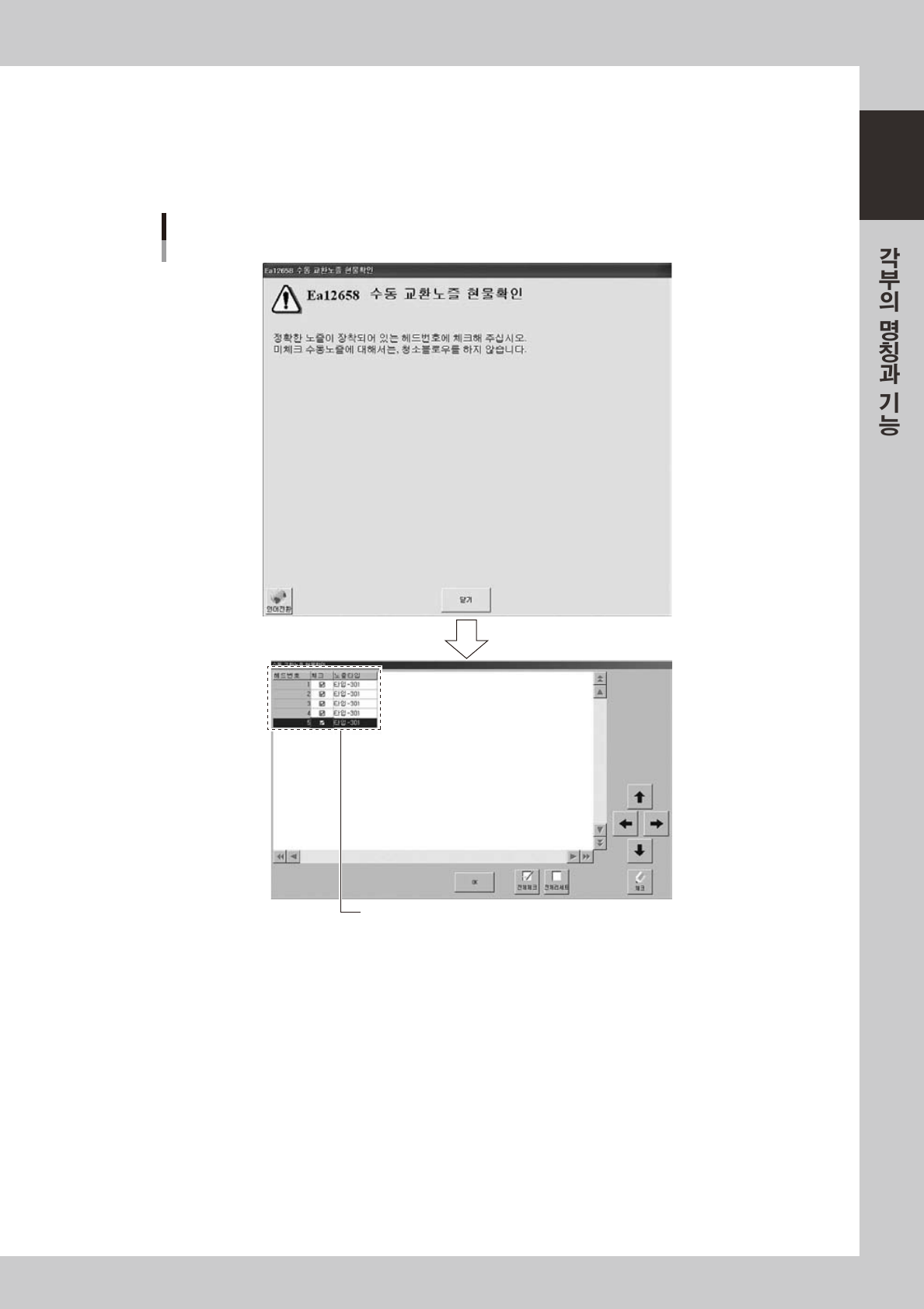

「수동 교환노즐 현물확인」대화창이 표시됩니다 .
4
노즐 샤프트 청소블로우를 실행할 노즐을 선택합니다 .
「수동교환노즐현물확인」대화창의[ 닫기 ] 버튼을누르면 ,「수동교환노즐현물확인」화면이표시됩니
다 .노즐샤프트청소블로우를실행할노즐에체크해서[OK] 버튼을눌러주십시오 .
「수동 교환노즐 현물확인」대화창
노즐샤프트 청소 블로우를 실행할 노즐의 체크박스에
체크해 주십시오.
28101- M7- 00
1-20
1
5

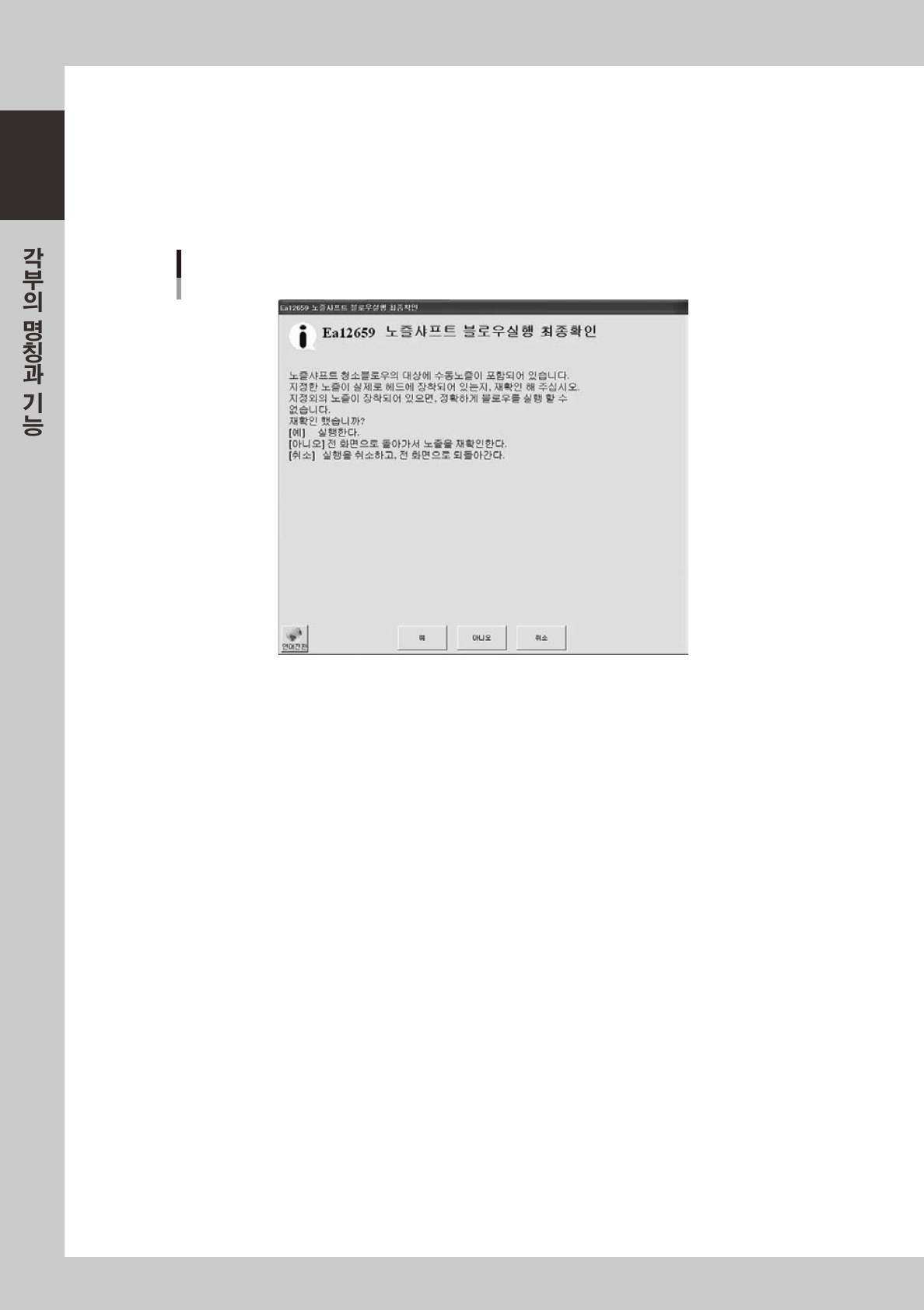

「노즐샤프트 블로우실행 최종확인」대화창이 표시됩니다 .
대화창의내용을확인하고 ,해당하는버튼을눌러주십시오 .
[ 예 ]: 대상노즐을노즐샤프트청소블로우합니다 .
[ 아니오 ]:「수동노즐교환현물확인」대화창으로되돌아갑니다 .
[ 취소 ]: 노즐샤프트청소블로우를실행하지않고화면을닫고 ,[ 장치 ]-「헤드」화면으로되돌아
갑니다 .
「노즐샤프트 블로우실행 최종확인」대화창
28102 -M7- 0 0
1-21
1
■ 노즐스테이션 ( 옵션 ) 을 장착하고 있을 경우
노즐스테이션 ( 옵션 ) 을 사용하고 , 모든 노즐이 자동 교환되도록 설정되어 있을 경우에는 , 다음과 같이 조
작합니다 .
1
[ 장치 ]-「헤드」화면을 엽니다 .
2
[ 청소 블로우 ] 버튼을 누릅니다 .

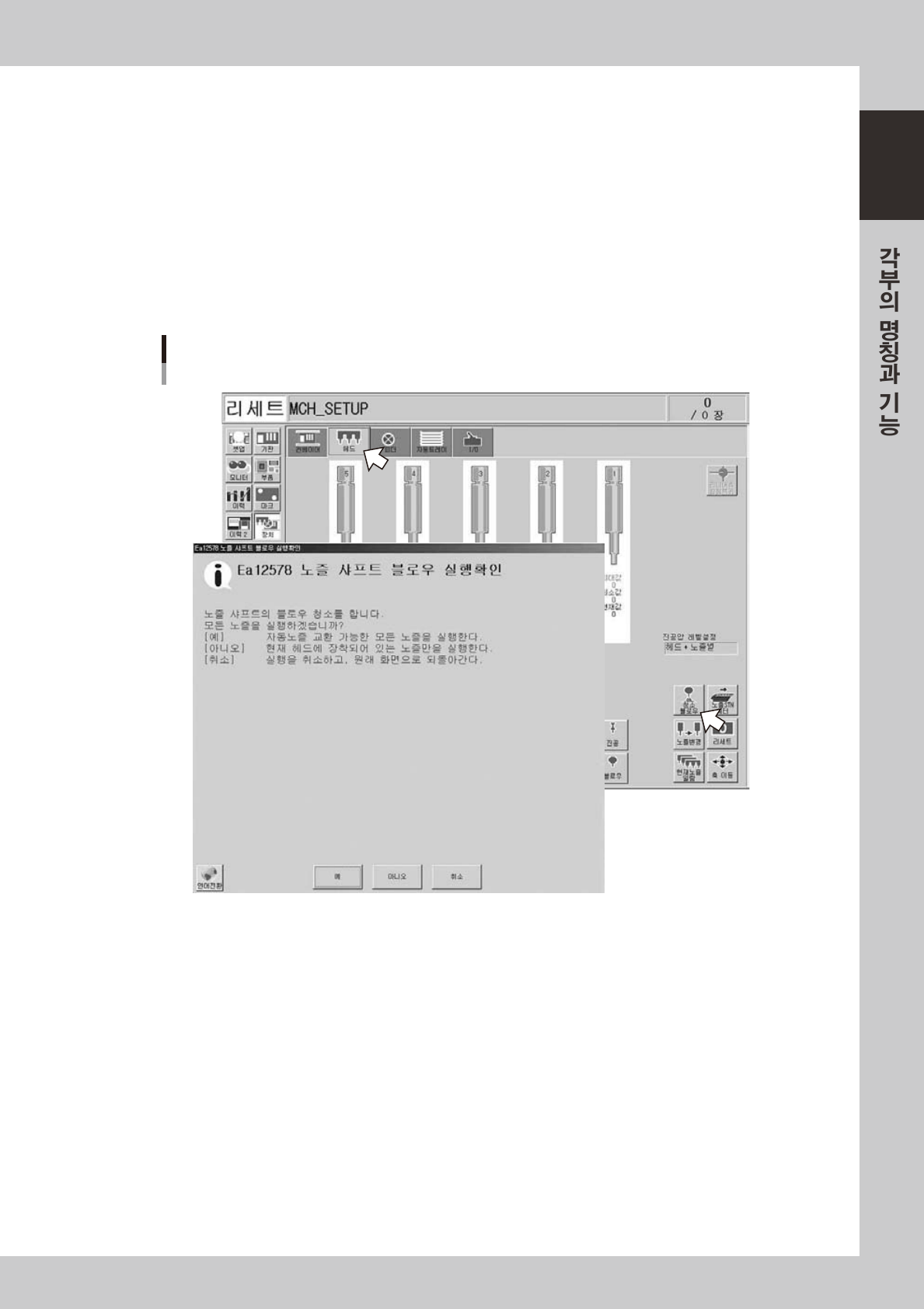

「노즐샤프트블로우샐행확인」대화창이표시됩니다 .
노즐샤프트청소블로우를실행할경우에는 ,[ 예 ] 또는[ 아니오 ] 버튼을눌러서 ,다음Step 으로진행
해주십시오 .
노즐샤프트청소블로우를실행하지않을경우에는 ,[ 취소 ] 버튼을눌러서종료합니다 .
노즐샤프트 블로우
노즐스테이션(옵션)을 사용하고 있을 경우
28103 -M7- 0 0
