2-15 2 ■ 피 더 수동조작 [장치] ー 「피더」화면 1 2 3 2 8 210 - M 7- 0 0 버튼명 기능 1 좌우화 살표 표시할구동밸 브번 호화면을스크 롤합니다 . 2 구동밸브 피 더셔터구동밸브 를O N/O FF 시킵 니다 . 3 리세트 모 든구동밸브 를일괄해서O FF 합니다 .
2-14
2

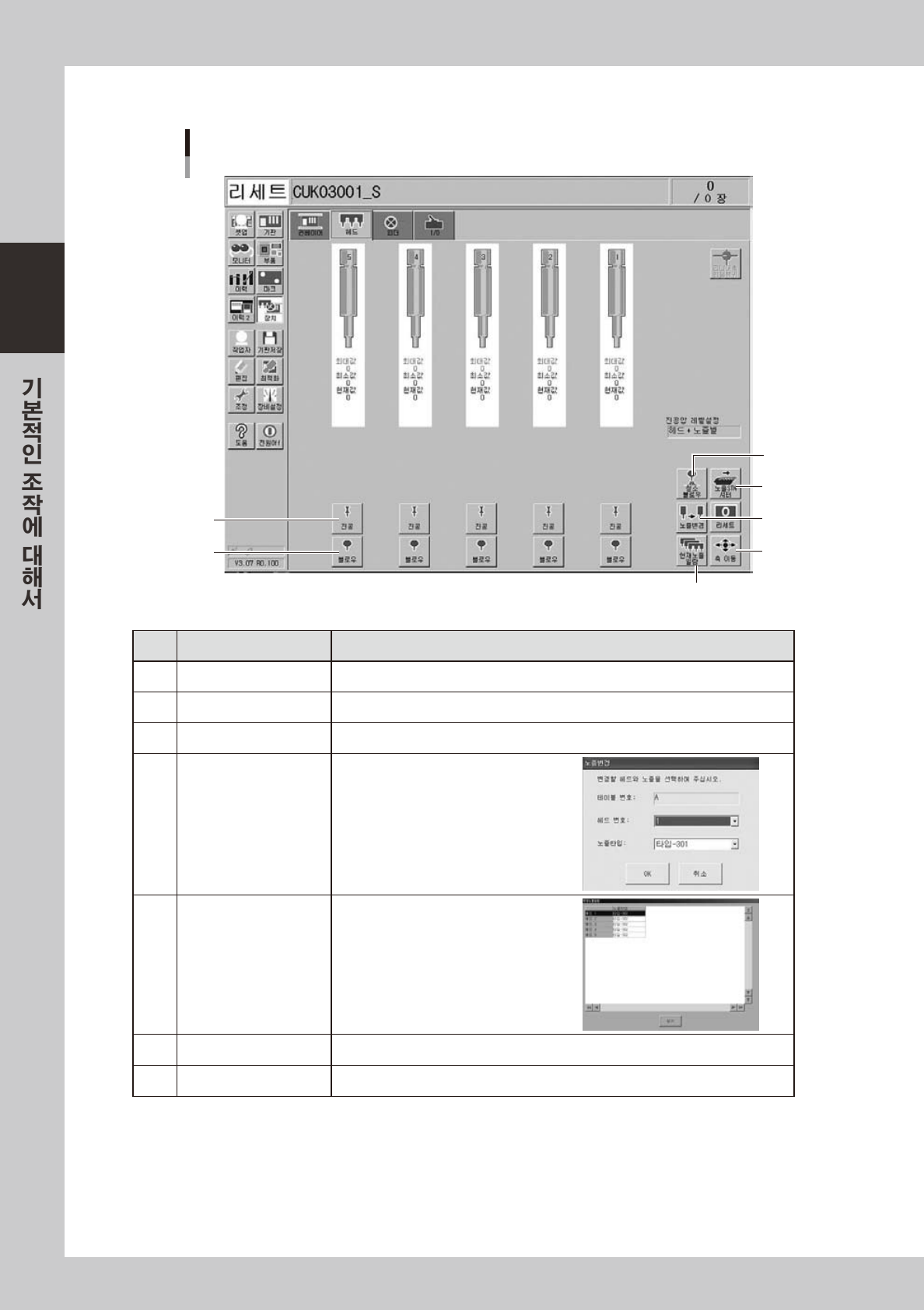

■ 헤드 수동조작
[장치] ー「헤드」화면
1
2
3
4
5
6
7
282 07- M7-00
버튼명 기능
1 진공 각헤드의진공 ON/OFF 를실행합니다 .
2 블로우 각헤드의블로우ON/OFF 를실행합니다 .
3 노즐 STN셔터 노즐스테이션의셔터를개폐합니다 .
4 노즐변경
「노즐변경」대화창이표시되면 ,헤드및노
즐타입을지정해서노즐체인지를실행합니
다.
5 현재노즐일람
현재 ,헤드에장착되어있는노즐타입의일
람을표시합니다 .
6 축이동 축을이동시키기위해사용합니다 .「컨베이어」화면의축이동과같습니다 .
7 청소블로우 노즐샤프트블로우실행확인화면이표시됩니다 .
2-15
2

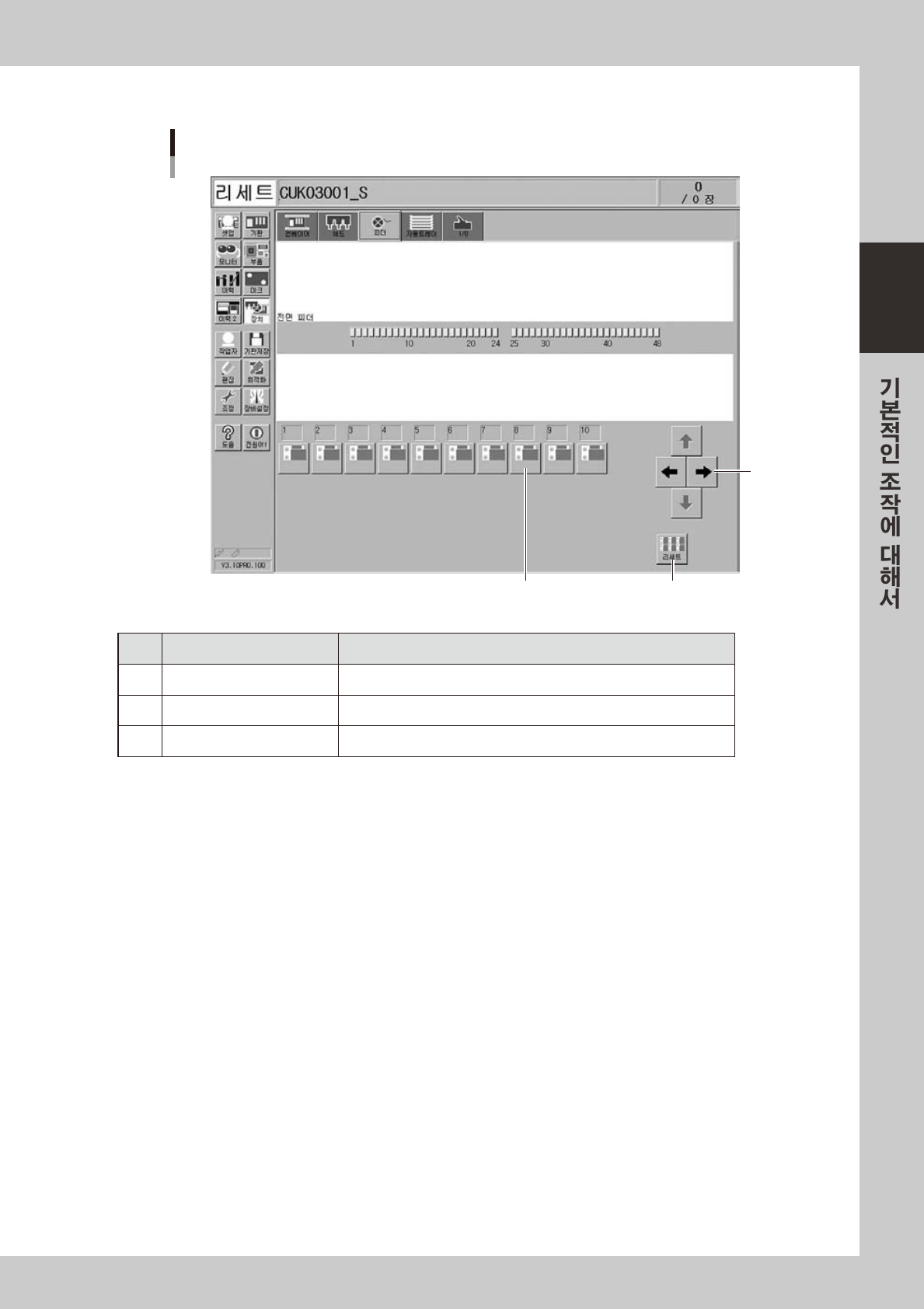

■ 피더 수동조작
[장치] ー「피더」화면
1
2 3
2 8210 -M7-0 0
버튼명 기능
1 좌우화살표 표시할구동밸브번호화면을스크롤합니다 .
2 구동밸브 피더셔터구동밸브를ON/OFF 시킵니다 .
3 리세트 모든구동밸브를일괄해서OFF 합니다 .
2-16
2
■ I/O 수동조작
[장치] ー「I/O」화면
1 2
3
2 8211-M7- 00
버튼명 기능
1
Output 측표시섹션전환
Output 측의표시섹션을전환합니다 .
•
피더
•노즐스테이션
•
조명
•
컨베이어
•
헤드
• 블로우 스테이션
•
기타
2
Input 측표시섹션전환
Input 측의표시섹션을전환합니다 .
•
인터락
•
원점리미트
•
피더
•노즐스테이션
•
컨베이어
• 조명
•
헤드
• 블로우 스테이션
•
기타
3
ON/OFF 전환 커서로선택되어있는부위의밸브를ON/OFF 합니다 .
