2-14 2 ■ 헤드 수동조 작 [장치] ー 「헤드」화면 1 2 3 4 5 6 7 28 2 0 7- M 7- 0 0 버튼명 기능 1 진공 각헤드의진공 O N/O FF 를실행 합니 다 . 2 블로우 각헤드의블 로우ON/O FF 를실행 합니 다 . 3 노즐 ST N셔터 노즐 스테이션 의셔터 를개폐 합니 다 . 4 노즐 변경 「노즐변 경」대 화 창이표시되면 ,헤 드및노 즐…
2-13
2
4. [ 축 이동 ] 버튼
수동으로축을움직일경우에사용합니다 .화살표를사용하거나 ,[PTP]버튼을눌러서수치입력후이동시킬수있습니
다.
5. [ 좌 ], [ 우 ] 버튼
좌측또는우측으로컨베이어모터를고속으로돌립니다 .
6. [ 저속좌 ], [ 저속우 ] 버튼
좌측또는우측으로컨베이어모터를저속으로돌립니다 .
7. [ 출구스톱퍼 ] 버튼
반출할기판을출구에서멈출때사용합니다 .
8. [ 푸쉬업 ] 버튼
기판두께를입력해서동작시켜 ,기판을아래방향 ( 뒷면 ) 에서고정합니다 .
9. [ 기판클램프 ] 버튼
기판의틀을아래방향 ( 뒷면 ) 에서끼워고정합니다 .
10. [ 메인스톱퍼 ] 버튼
컨베이어내에반입된기판을세팅위치에서멈출때사용합니다 .
11. [ 입구스톱퍼 ] 버튼
반입할기판을대기위치에서멈출때사용합니다 .

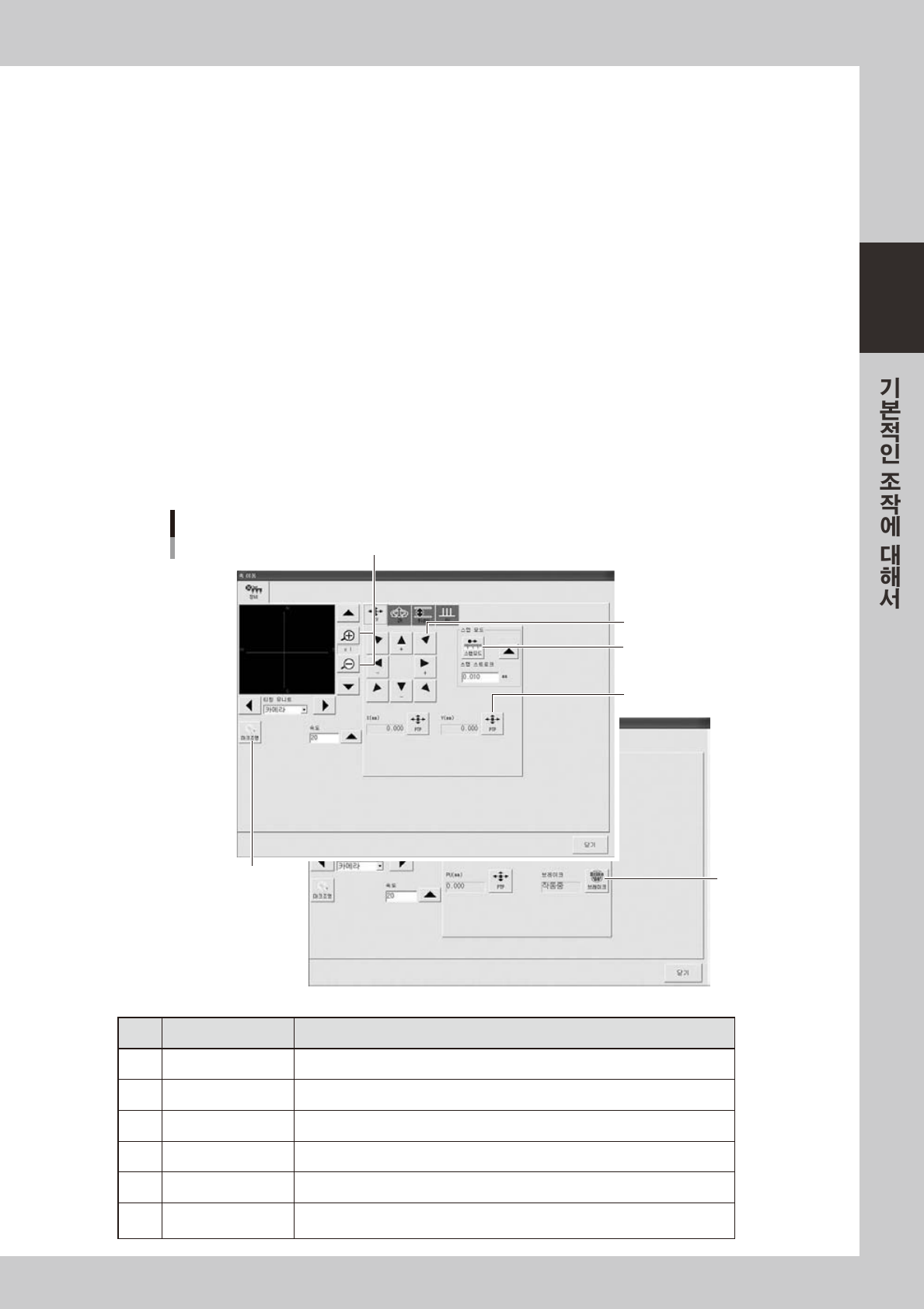

「축이동」화면
1
2
3
4
5
6
282 06- M7-0 0
버튼명 기능
１ 확대 ,축소（＋ ,
−
） 화상의확대 ,축소를실행합니다 .(16 배 ~1/16 배 )
２ 마크조명 마크조명을수동으로변경할수있습니다 .데이터에는영향없습니다 .
３ PTP 지정한좌표로대상이이동합니다 .
４ 스탭모드 스탭스트로크에지정한양만큼화살표키로움직입니다 .
５ 화살표 이동방향으로이동시킬때사용합니다 .
6 브레이크
비상정지상태에서 ,브레이크를해제할때사용합니다 .(W 축과PU 축만 )
서보 ON 하면 ,자동적으로브레이크는해제됩니다 .
2-14
2
■ 헤드 수동조작
[장치] ー「헤드」화면
1
2
3
4
5
6
7
282 07- M7-00
버튼명 기능
1 진공 각헤드의진공 ON/OFF 를실행합니다 .
2 블로우 각헤드의블로우ON/OFF 를실행합니다 .
3 노즐 STN셔터 노즐스테이션의셔터를개폐합니다 .
4 노즐변경
「노즐변경」대화창이표시되면 ,헤드및노
즐타입을지정해서노즐체인지를실행합니
다.
5 현재노즐일람
현재 ,헤드에장착되어있는노즐타입의일
람을표시합니다 .
6 축이동 축을이동시키기위해사용합니다 .「컨베이어」화면의축이동과같습니다 .
7 청소블로우 노즐샤프트블로우실행확인화면이표시됩니다 .
2-15
2
■ 피더 수동조작
[장치] ー「피더」화면
1
2 3
2 8210 -M7-0 0
버튼명 기능
1 좌우화살표 표시할구동밸브번호화면을스크롤합니다 .
2 구동밸브 피더셔터구동밸브를ON/OFF 시킵니다 .
3 리세트 모든구동밸브를일괄해서OFF 합니다 .
