3. 14 CAM B OX 位置、 P:CK UP Pos.测定《CAM BOX 位置确认》 .使基准支持轴 1st 的 CAM 角度移动 200 度安装治具 A. .D1 table（No.3）使用 CAM BOX 芯取出治具确认 CAM BOX 安装位置。适合值 0.00~+ 0.05mm 在治具安装状态上，不可进行 INC HING 操作 . 也确认 D1 Table(No. 68)、D2 Table(No .73 、No…

3. 12 Timing belt tension 确认

. 固定马达 BKT 螺丝用以下扭力扳手。（D 轴 1200kgf.Cm）

3. 13 D 轴 table 上面平行度测定

.启动 M/C 检查软件、选择 INCH → SERVO ON、在轴切换键上 2 . 3 上，D 轴可以 INCHING.

.使用千分表测定 D 轴 PIN Plate 的平行度。

.在 M/C base 上面架上治具，测定 A B 的平行度。

.确认 D 轴 table 上面有无伤痕。（容许值 0.05mm）

3. 14 CAM BOX 位置、 P:CK UP Pos.测定

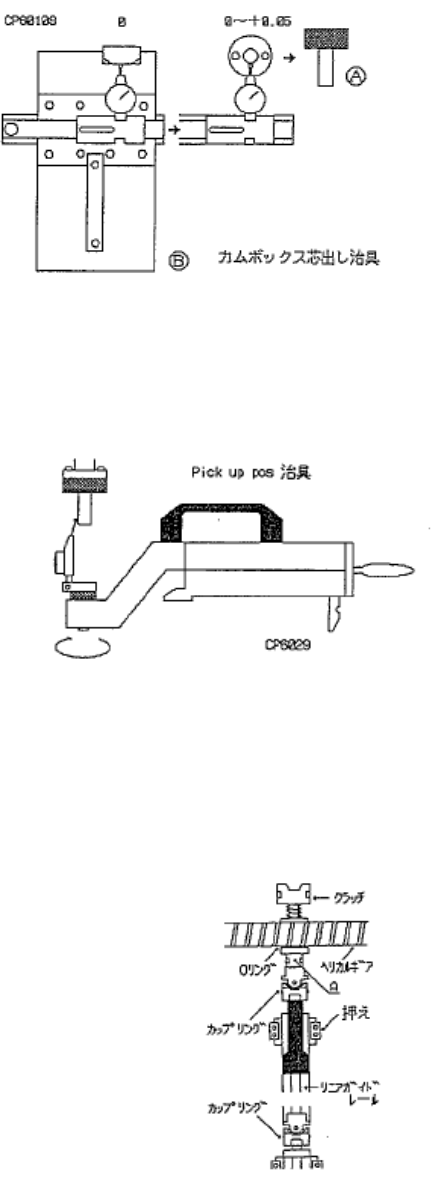

《CAM BOX 位置确认》

.使基准支持轴 1st 的 CAM 角度移动 200 度安装治具 A.

.D1 table（No.3）使用 CAM BOX 芯取出治具确认

CAM BOX 安装位置。

适合值 0.00~+0.05mm

在治具安装状态上，不可进行 INCHING 操作

. 也确认 D1 Table(No.68)、D2 Table(No.73 、No.138)的位置上的 CAM BOX 位置记入检查表。

（Pick up pos 测定）

.D 轴 Table Zero 设定后，在 D1 table 处（NO.1）架上 Pick up pos 治具、

在支持轴安装的治具 A 的外周转动千分表与 X 方向的值一致

的 COUNTER 值是 Pick up pos T1。

.在 D2 Table（No.71）处同样测定 Pick up pos T2.

.将测定值记入检查表。

3. 15 1st、11st Nozzle 上下的 Rod 调整

（取下支持轴）

.CAM 角度靠近 0 度上、从 12st FRQ 向 13st PRQ 移动中、同时用扳手将支持轴 A

部用螺丝固定的 clutch 拆下。

.如果按 linear Guide rail 的 nut、卸下 vacuum hose，

INCHING 取下支持轴。

*在支持轴的 Linear guide rail 上部的 nut、

因没有 Stopper 注意不要拨出。

.将拆下的部位向 11ST 移动。

.1st、11ST 相同、200 度时测定 Slider 单品的精度。

这时、倾斜超过 0.030nn、提出改正。

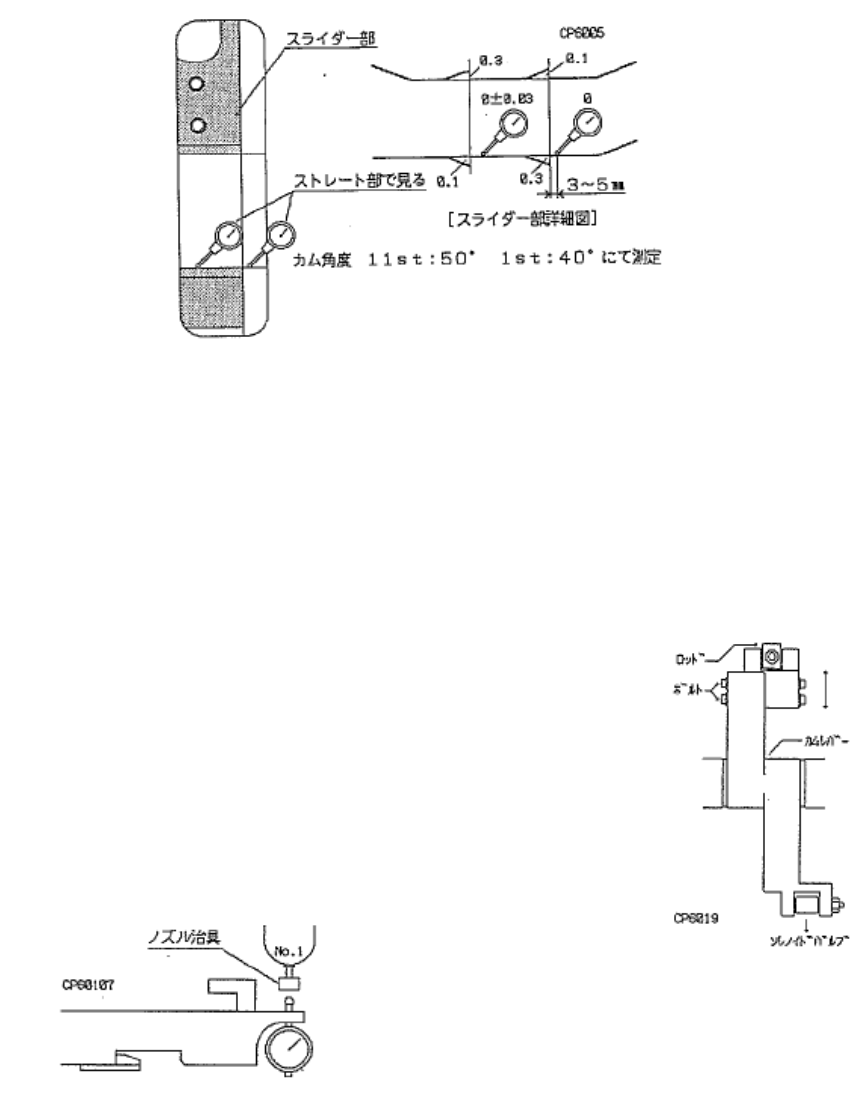

.CAM 0 度上、使 11st Nozzle 上下的 Solenoid valve ON

CAM 角度在 308～75 度的上、如图所示在千分表上测定 Slider

上凹处的高度、调整 ROD 在 0±0.030mm。

.1ST Nozzle 也是上下ＣAM 角度在 294～66 度的范围上用同样方法进行调整。

（调整 CAM 角度的目视 1ST 60 度 11ST 70 度）

. 调整后的支持轴，在取下的位置上用治具安装。

（机能检查终了后安装）

. linear Guide rail 的 nut 安装 bolt 是使用扳手安装。（上下共 20kgf/cn M4-2）

.将测定值记入检查表。

3. 16 1ST Nozzle 上下调整（吸取高度）

.CAM 角度 0 度上使 1ST Nozzle 上下的 Solenoid valve 处于 ON 状态。

.在 Nozzle holder(NO.1)安装吸嘴治具、CAM 角度在 175 度上 Nozzle

下降后时、调整 CAM lever 使 Cartridge 上面之间间隙在 0.650mm 。

.如右图拧松螺丝从 CAM LEVER 的支点到 rod 的距离可变更、

可以调整下降端的 Stroke.

*调整下降端的 Stroke、1ST 吸嘴上下的 Slider 高度调整多少

有所变动（±0.030mm）、需再确认一次。
