第 5 章各位置调整

《开始调整前》

.在 20st 芯取出治具上确认全部 Head：确认各 Head 的 clutck bolt 是否拧紧。还有、Clutck 的安装位置量

是否正确。

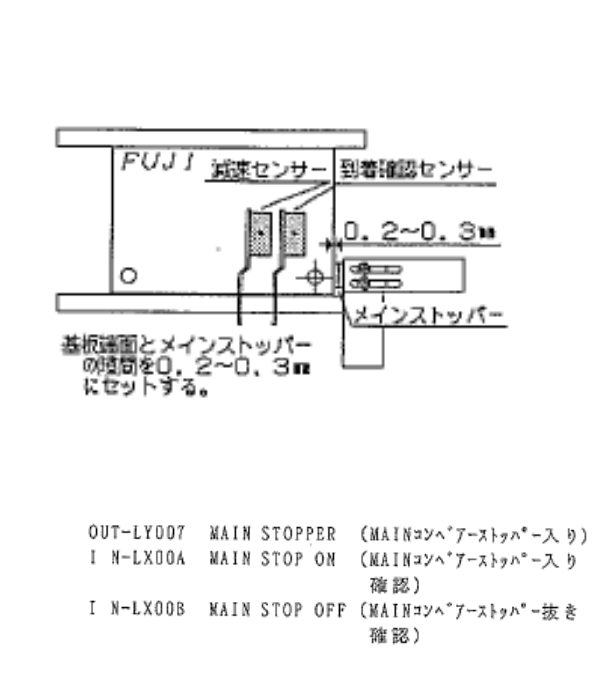

.由于未调整的 Station 和 Head 等的干涉、为防止破损、必需预先在 I/O OFF 上调整 Station 以外的

（Stopper 有效的状态）Stopper Solenoid valve.

5. 1 各 Station 的 Stroke 调整（FRQ、FQ、PQ、PRQ）

. 12ST FRQ

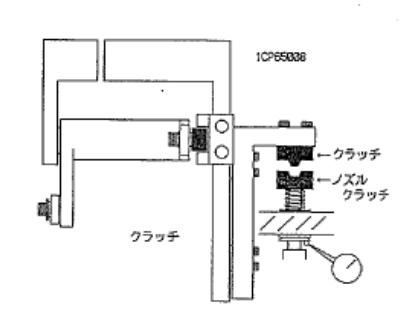

. CAM 角度在 200 度上 Clutck 下降与 Nozzle Clutck 啮合、在 Rod 上调整、将 Nozzle clutck 按下 0.30mm 。

（LOW Nozzle）

. 20 个全部吸嘴压入量的测定、压入量最少 0.3mm 上调整。（LOW Nozzle）

. 压入量最少吸嘴作为 LOW NOZZLE、其它位置的调整是在这个 LOW NOZZLE 上进行。

《注意》

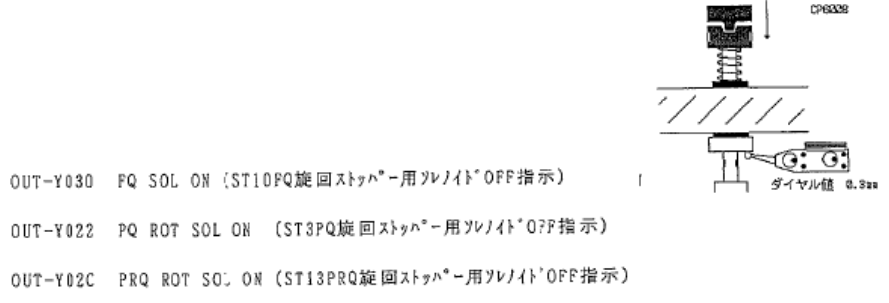

. 调整 FQ、PQ、PRQ 时、最初 CAM 角度 0 度上、使 Solenoid valve ON。

. Clutch 下降端的 Dial 值的变位量是 0.20～0.30mm

5.2 5st 强制角度返回调整

（压入量调整）

.CAM 角度 O 度上，使 5st 、10st 的 Solenoid valve ON

OUT –Y030 FQ SOL ON(ST10 旋转 stopper

用 Solenoid valve 显示 OFF)

.使 LOW Nozzle 向 5st 移动、CAM 角度在 200 度 Nozzle Clutch 啮合在 bracket 上取出 Clutch的芯。

.芯取出的确认、使支持轴旋转（0 度、90 度、180 度、270 度）上测定 4 方向的压入量、确认偏斜 0.030mm

以下。

.芯取出后、在 rod 上调整、Clutch 的压入量 0.30mm。

《5st 原位置调整》

. 在支持轴上安装专用治具、CAM 角度 0 度、使 Solenoid valve ON.

. 在支持轴上安装专用治具、在 5 Station 的 CAM 角度 200 度上、使用千分表、取出芯。

5. 3 A Head 确认 sensor 调整

.CAM 角度 200 度上、dog 和 sensor 的中心一致。

. 确认 Sensor 和 Helical gear 的间隙。（0.5mm）

IN X049 HEAD A CHX (A HEAD 确认)
